风管与配件制作检验批质量验收VIP专享

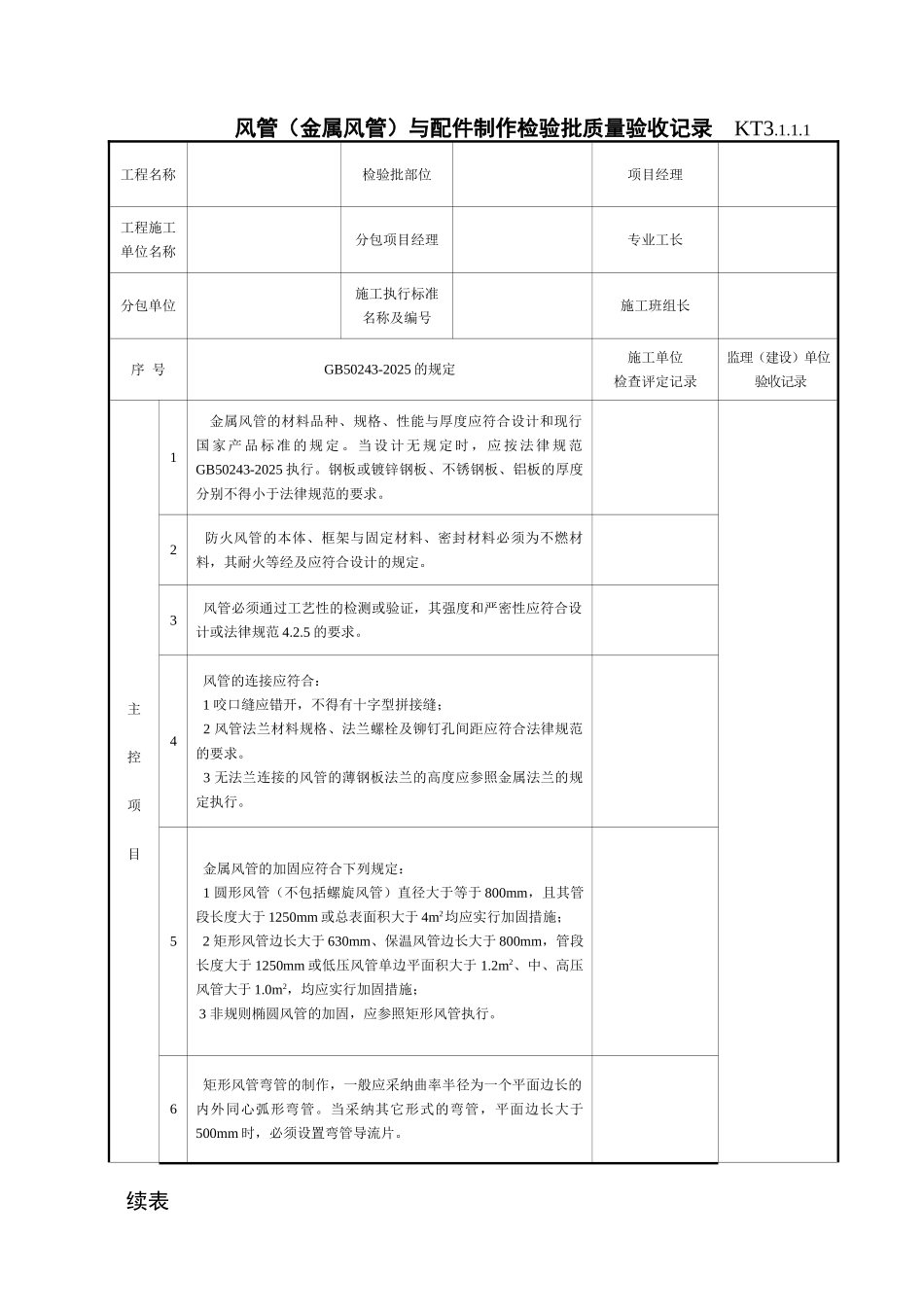

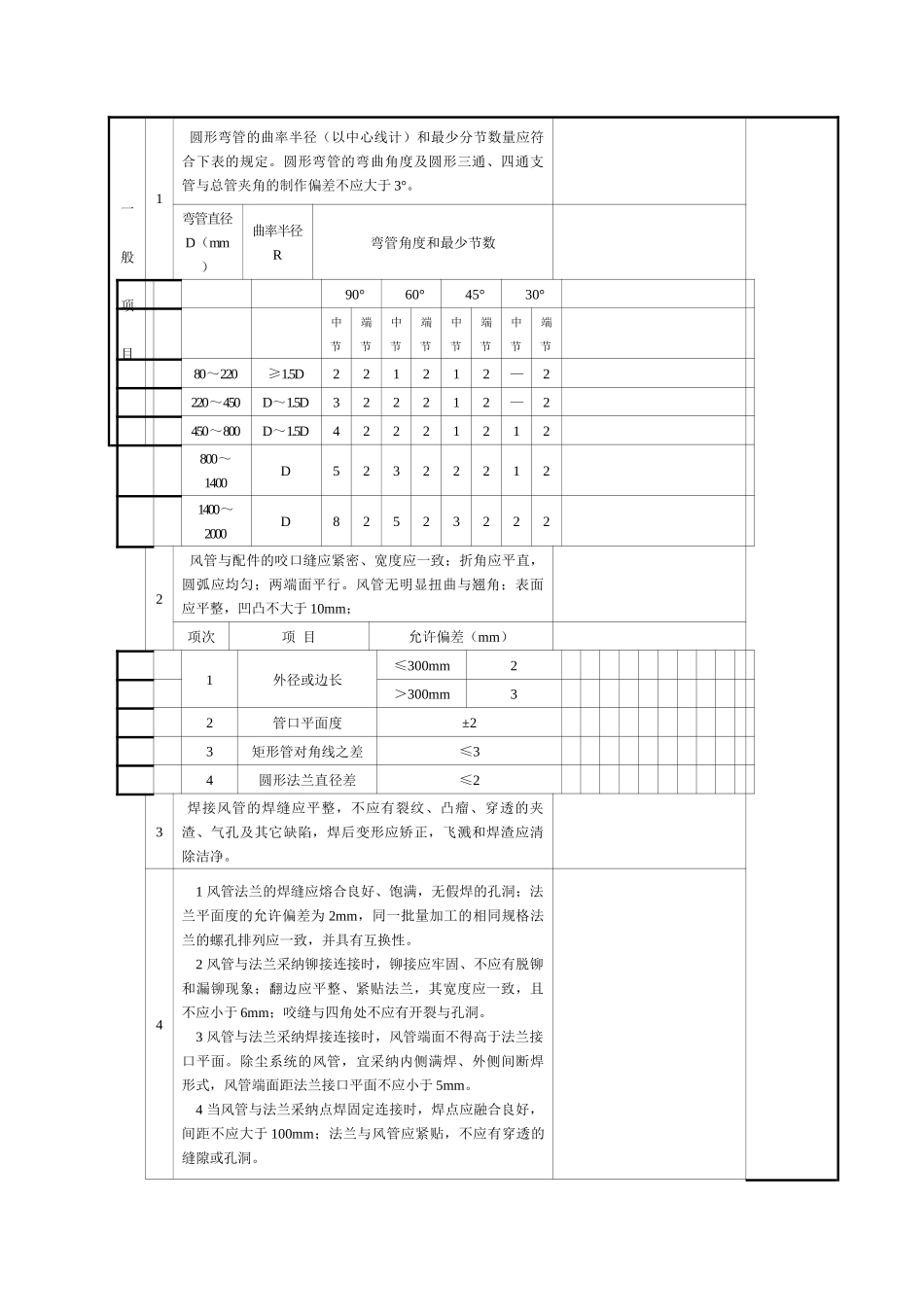

风管（金属风管）与配件制作检验批质量验收记录 KT3.1.1.1工程名称检验批部位项目经理工程施工单位名称分包项目经理专业工长分包单位施工执行标准名称及编号施工班组长序 号GB50243-2025 的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1金属风管的材料品种、规格、性能与厚度应符合设计和现行国 家 产 品 标 准 的 规 定 。 当 设 计 无 规 定 时 ， 应 按 法 律 规 范GB50243-2025 执行。钢板或镀锌钢板、不锈钢板、铝板的厚度分别不得小于法律规范的要求。2 防火风管的本体、框架与固定材料、密封材料必须为不燃材料，其耐火等经及应符合设计的规定。3 风管必须通过工艺性的检测或验证，其强度和严密性应符合设计或法律规范 4.2.5 的要求。4 风管的连接应符合： 1 咬口缝应错开，不得有十字型拼接缝； 2 风管法兰材料规格、法兰螺栓及铆钉孔间距应符合法律规范的要求。 3 无法兰连接的风管的薄钢板法兰的高度应参照金属法兰的规定执行。5 金属风管的加固应符合下列规定： 1 圆形风管（不包括螺旋风管）直径大于等于 800mm，且其管段长度大于 1250mm 或总表面积大于 4m2均应实行加固措施； 2 矩形风管边长大于 630mm、保温风管边长大于 800mm，管段长度大于 1250mm 或低压风管单边平面积大于 1.2m2、中、高压风管大于 1.0m2，均应实行加固措施； 3 非规则椭圆风管的加固，应参照矩形风管执行。6 矩形风管弯管的制作，一般应采纳曲率半径为一个平面边长的内外同心弧形弯管。当采纳其它形式的弯管，平面边长大于500mm 时，必须设置弯管导流片。续表一般项目1 圆形弯管的曲率半径（以中心线计）和最少分节数量应符合下表的规定。圆形弯管的弯曲角度及圆形三通、四通支管与总管夹角的制作偏差不应大于 3°。弯管直径D（mm）曲率半径R弯管角度和最少节数 90° 60° 45° 30°中节端节中节端节中节端节中节端节80～220≥1.5D221212—2220～450D～1.5D322212—2450～800D～1.5D42221212800～1400D523222121400～2000D825232222 风管与配件的咬口缝应紧密、宽度应一致；折角应平直，圆弧应均匀；两端面平行。风管无明显扭曲与翘角；表面应平整，凹凸不大于 10mm；项次项 目允许偏差（mm）1外径或边长≤300mm2＞300mm32管口平面度±23矩形管对角线之差≤34圆形法兰直径差≤23 焊接风管的焊缝应平整，不应有裂纹、凸瘤、穿透的夹渣、气孔及其它缺陷，焊后变形应矫正，飞...
