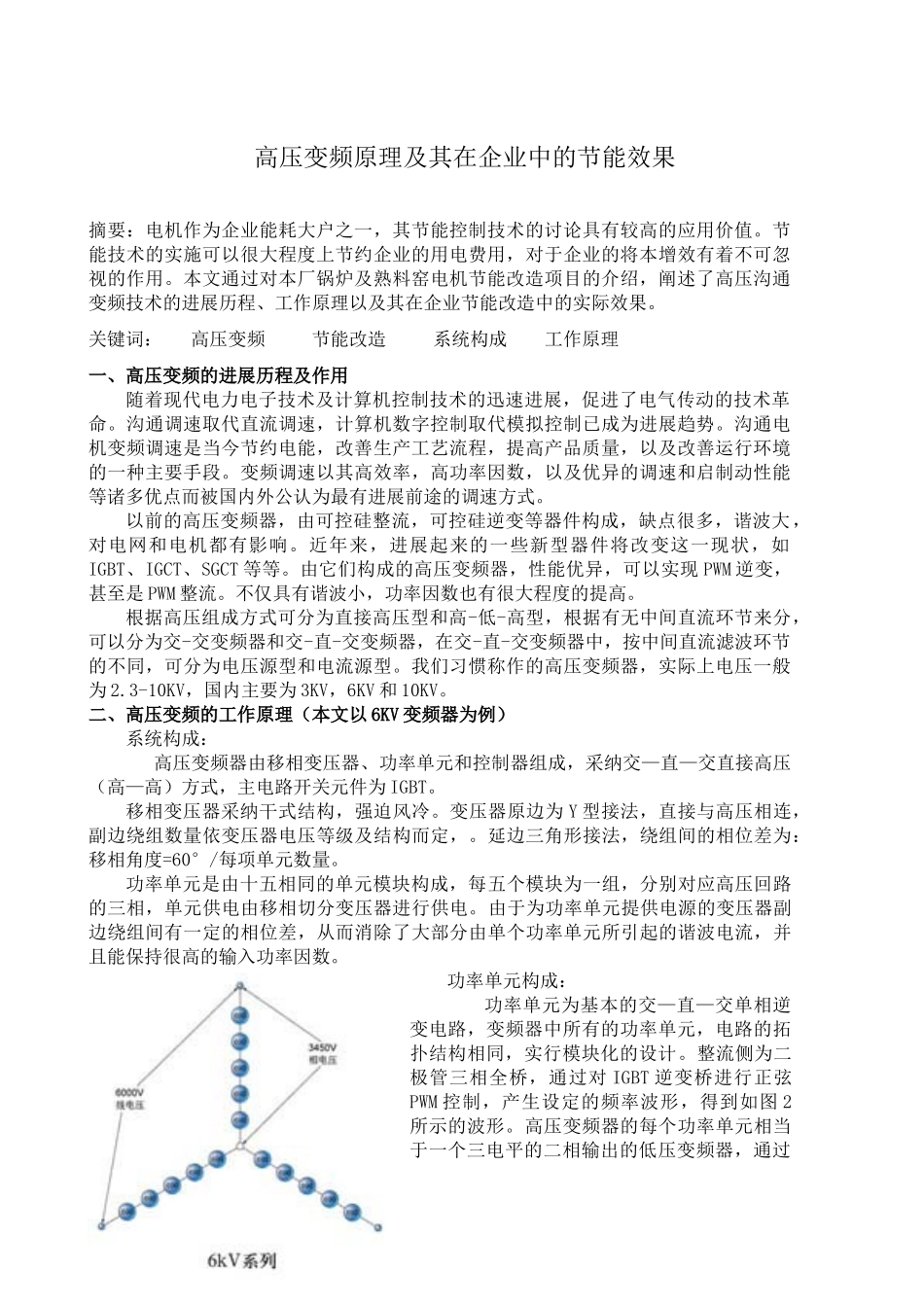

高压变频原理及其在企业中的节能效果摘要：电机作为企业能耗大户之一，其节能控制技术的讨论具有较高的应用价值。节能技术的实施可以很大程度上节约企业的用电费用，对于企业的将本增效有着不可忽视的作用。本文通过对本厂锅炉及熟料窑电机节能改造项目的介绍，阐述了高压沟通变频技术的进展历程、工作原理以及其在企业节能改造中的实际效果。关键词： 高压变频 节能改造 系统构成 工作原理一、高压变频的进展历程及作用随着现代电力电子技术及计算机控制技术的迅速进展，促进了电气传动的技术革命。沟通调速取代直流调速，计算机数字控制取代模拟控制已成为进展趋势。沟通电机变频调速是当今节约电能，改善生产工艺流程，提高产品质量，以及改善运行环境的一种主要手段。变频调速以其高效率，高功率因数，以及优异的调速和启制动性能等诸多优点而被国内外公认为最有进展前途的调速方式。以前的高压变频器，由可控硅整流，可控硅逆变等器件构成，缺点很多，谐波大，对电网和电机都有影响。近年来，进展起来的一些新型器件将改变这一现状，如IGBT、IGCT、SGCT 等等。由它们构成的高压变频器，性能优异，可以实现 PWM 逆变，甚至是 PWM 整流。不仅具有谐波小，功率因数也有很大程度的提高。根据高压组成方式可分为直接高压型和高-低-高型，根据有无中间直流环节来分，可以分为交-交变频器和交-直-交变频器，在交-直-交变频器中，按中间直流滤波环节的不同，可分为电压源型和电流源型。我们习惯称作的高压变频器，实际上电压一般为 2.3-10KV，国内主要为 3KV，6KV 和 10KV。二、高压变频的工作原理（本文以 6KV 变频器为例）系统构成： 高压变频器由移相变压器、功率单元和控制器组成，采纳交—直—交直接高压（高—高）方式，主电路开关元件为 IGBT。移相变压器采纳干式结构，强迫风冷。变压器原边为 Y 型接法，直接与高压相连，副边绕组数量依变压器电压等级及结构而定，。延边三角形接法，绕组间的相位差为：移相角度=60°/每项单元数量。功率单元是由十五相同的单元模块构成，每五个模块为一组，分别对应高压回路的三相，单元供电由移相切分变压器进行供电。由于为功率单元提供电源的变压器副边绕组间有一定的相位差，从而消除了大部分由单个功率单元所引起的谐波电流，并且能保持很高的输入功率因数。功率单元构成： 功率单元为基本的交—直—交单相逆变电路，变频器中所有的功率单元，电路的拓扑结构相同，实行模块化的设计...
