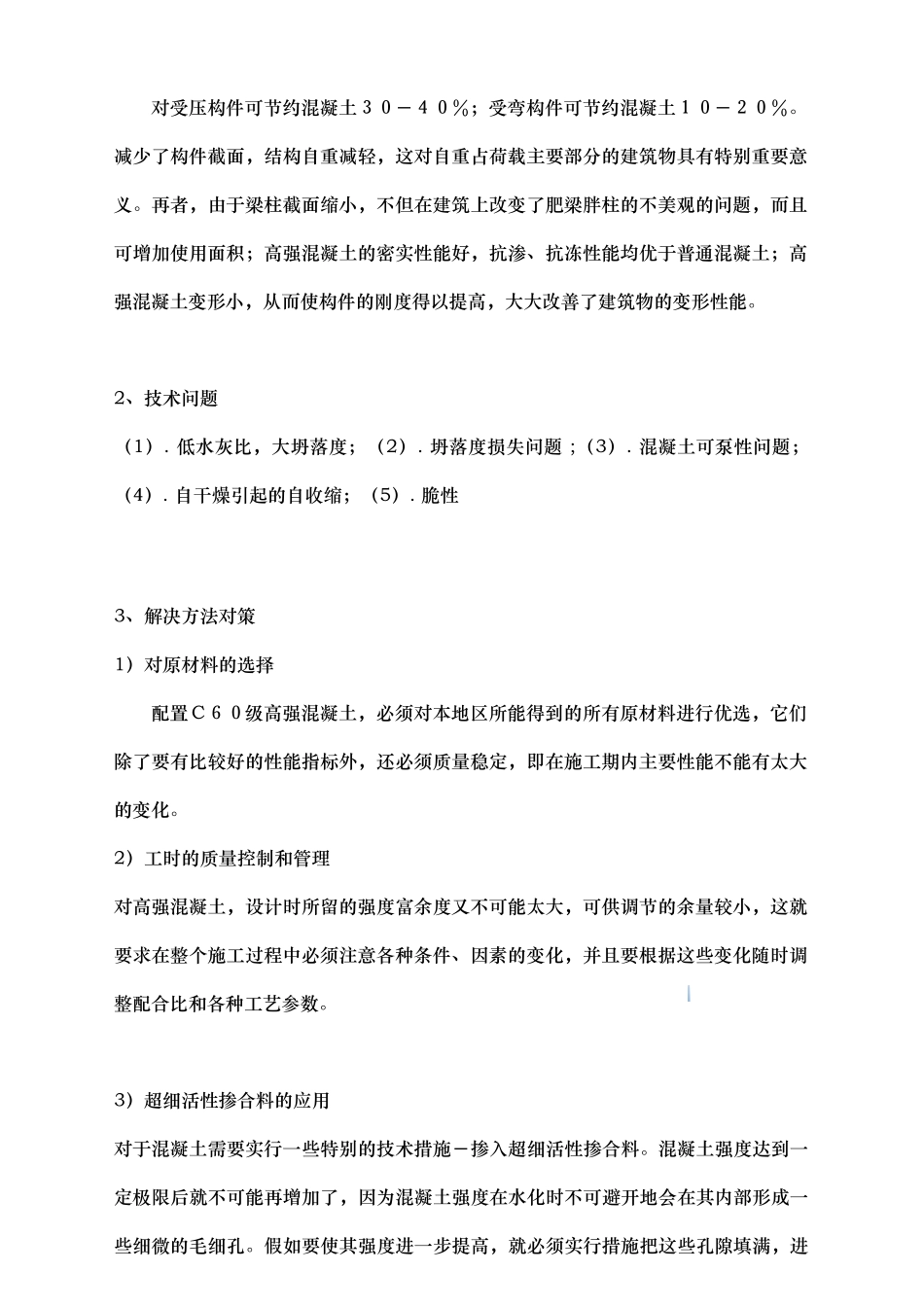

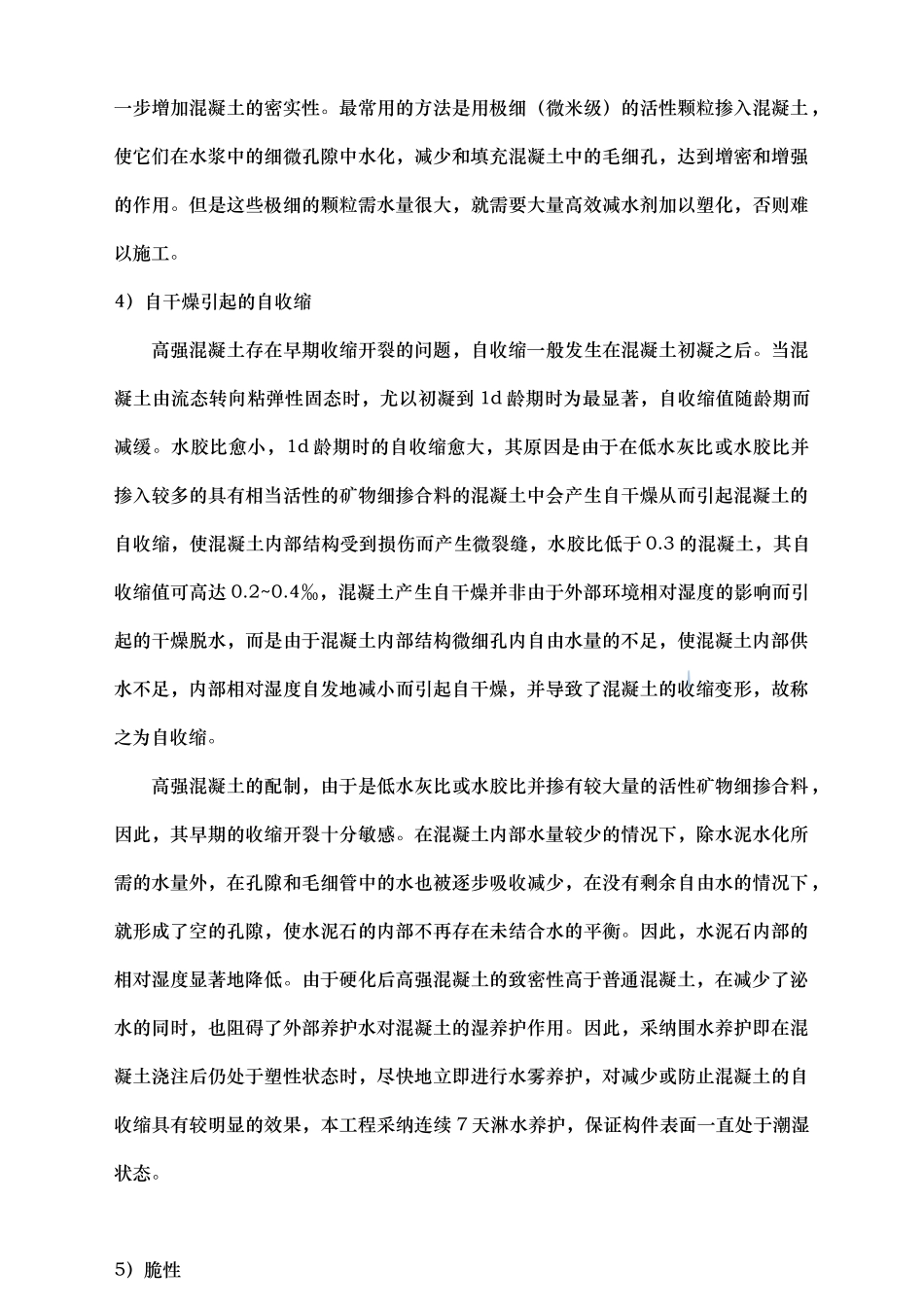

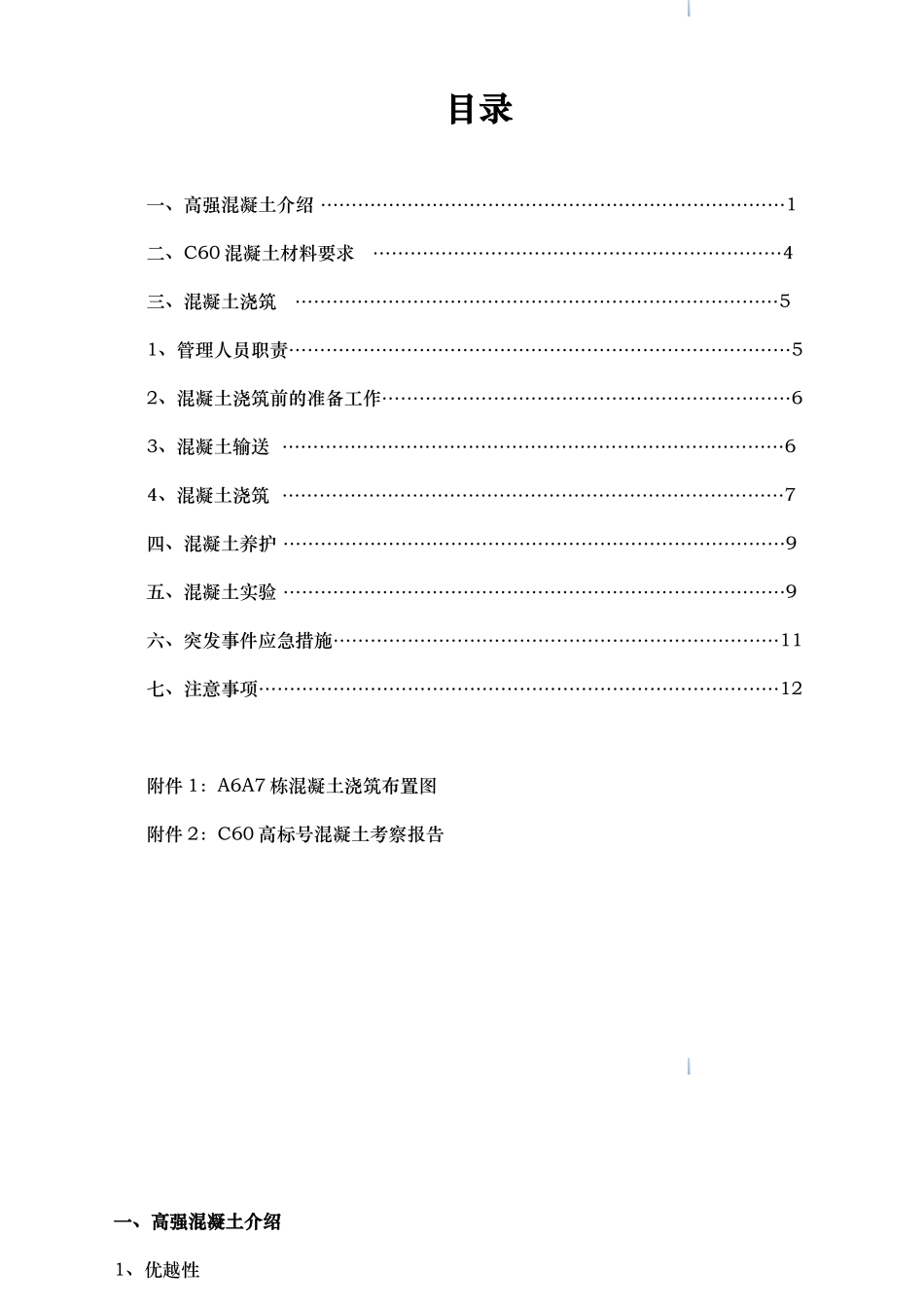

目录一、高强混凝土介绍 …………………………………………………………………1二、C60 混凝土材料要求 …………………………………………………………4三、混凝土浇筑 ……………………………………………………………………51、管理人员职责………………………………………………………………………52、混凝土浇筑前的准备工作…………………………………………………………63、混凝土输送 ………………………………………………………………………64、混凝土浇筑 ………………………………………………………………………7四、混凝土养护 ………………………………………………………………………9五、混凝土实验 ………………………………………………………………………9六、突发事件应急措施………………………………………………………………11七、注意事项…………………………………………………………………………12附件 1：A6A7 栋混凝土浇筑布置图附件 2：C60 高标号混凝土考察报告一、高强混凝土介绍1、优越性对受压构件可节约混凝土３０－４０％；受弯构件可节约混凝土１０－２０％。减少了构件截面，结构自重减轻，这对自重占荷载主要部分的建筑物具有特别重要意义。再者，由于梁柱截面缩小，不但在建筑上改变了肥梁胖柱的不美观的问题，而且可增加使用面积；高强混凝土的密实性能好，抗渗、抗冻性能均优于普通混凝土；高强混凝土变形小，从而使构件的刚度得以提高，大大改善了建筑物的变形性能。2、技术问题（1）. 低水灰比，大坍落度；（2）. 坍落度损失问题 ;（3）. 混凝土可泵性问题；（4）. 自干燥引起的自收缩；（5）. 脆性3、解决方法对策1）对原材料的选择配置Ｃ６０级高强混凝土，必须对本地区所能得到的所有原材料进行优选，它们除了要有比较好的性能指标外，还必须质量稳定，即在施工期内主要性能不能有太大的变化。 2）工时的质量控制和管理 对高强混凝土，设计时所留的强度富余度又不可能太大，可供调节的余量较小，这就要求在整个施工过程中必须注意各种条件、因素的变化，并且要根据这些变化随时调整配合比和各种工艺参数。3）超细活性掺合料的应用对于混凝土需要实行一些特别的技术措施－掺入超细活性掺合料。混凝土强度达到一定极限后就不可能再增加了，因为混凝土强度在水化时不可避开地会在其内部形成一些细微的毛细孔。假如要使其强度进一步提高，就必须实行措施把这些孔隙填满，进一步增...
