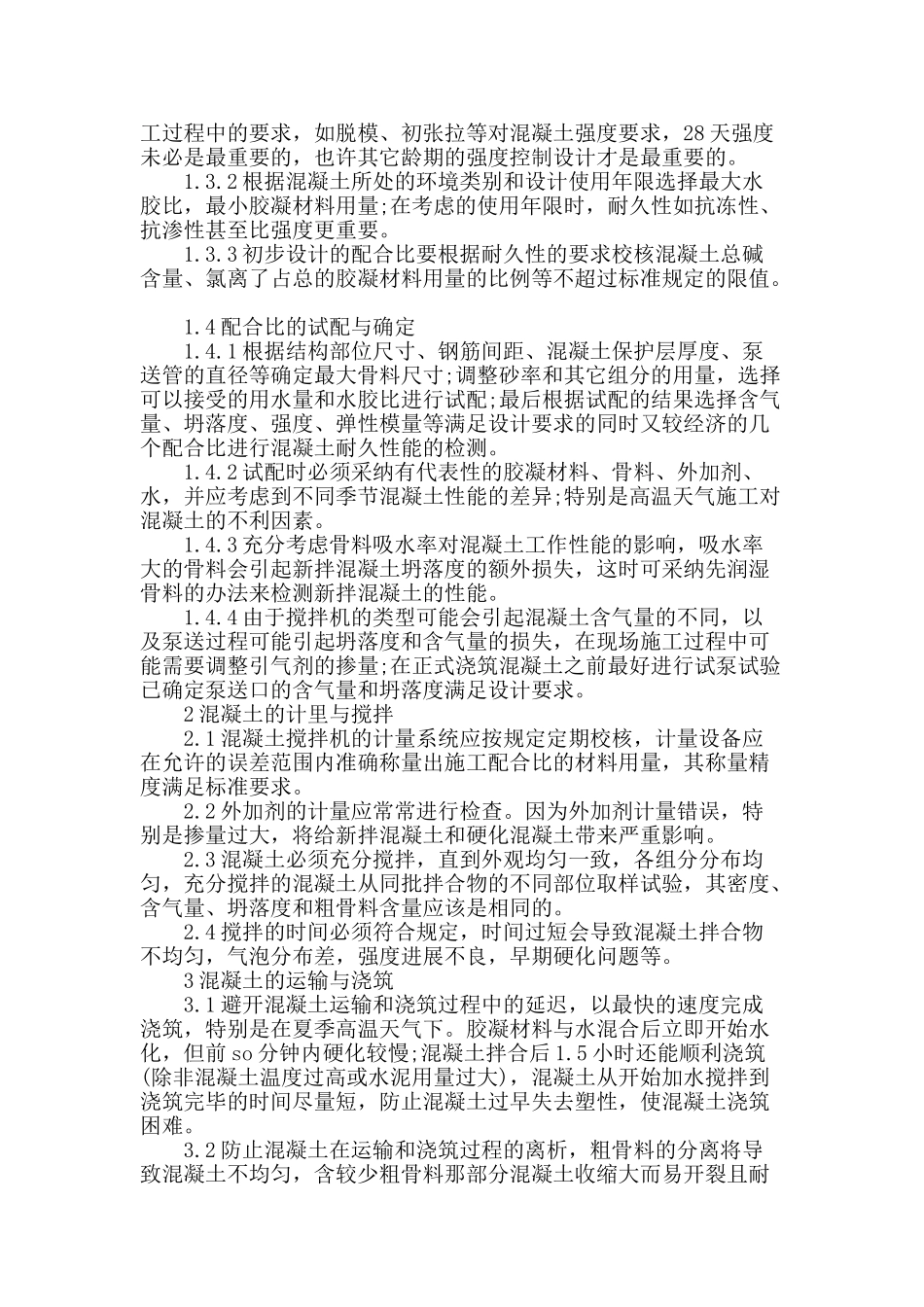

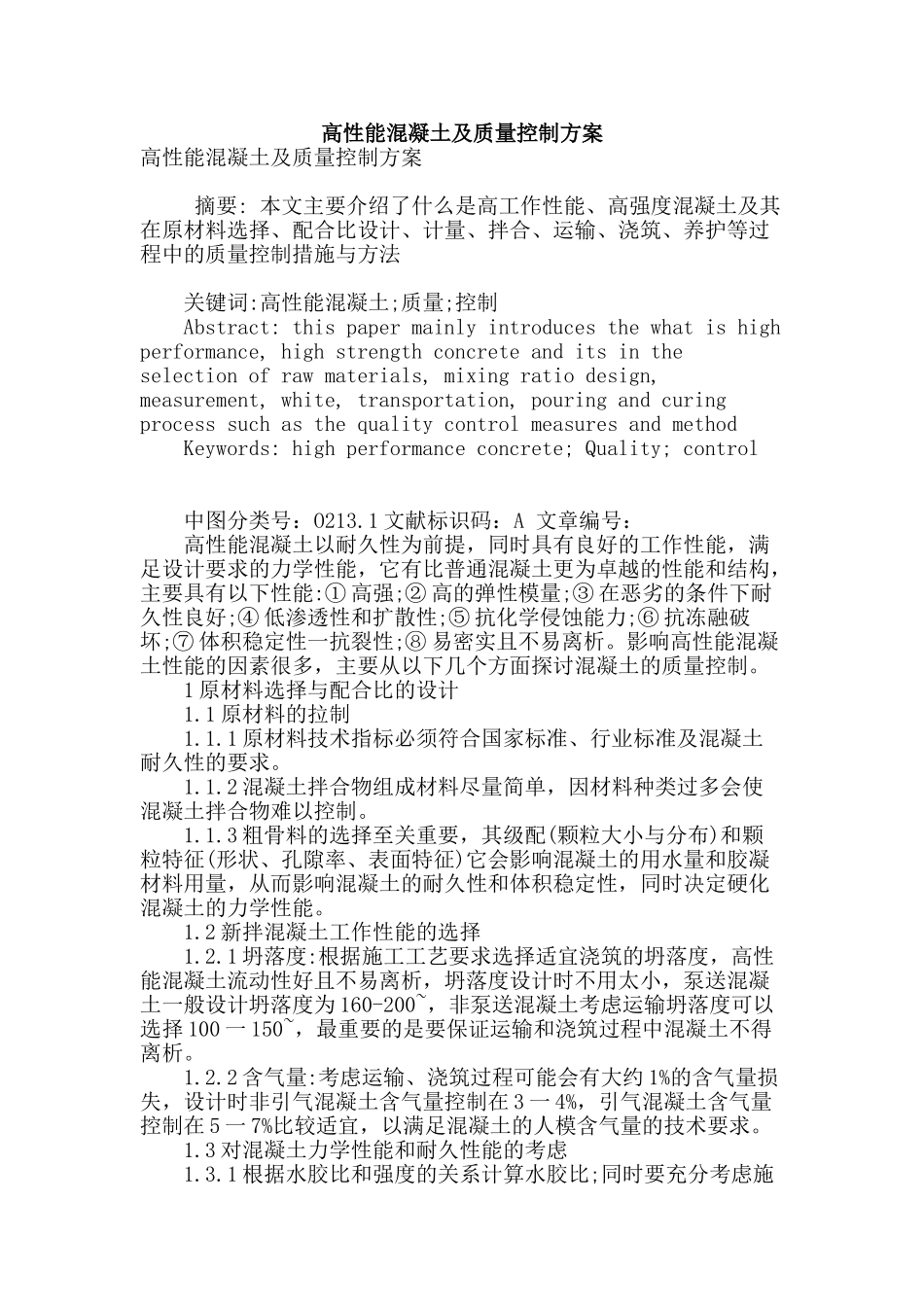

高性能混凝土及质量控制方案高性能混凝土及质量控制方案 摘要: 本文主要介绍了什么是高工作性能、高强度混凝土及其在原材料选择、配合比设计、计量、拌合、运输、浇筑、养护等过程中的质量控制措施与方法 关键词:高性能混凝土;质量;控制 Abstract: this paper mainly introduces the what is high performance, high strength concrete and its in the selection of raw materials, mixing ratio design, measurement, white, transportation, pouring and curing process such as the quality control measures and method Keywords: high performance concrete; Quality; control 中图分类号：O213.1 文献标识码：A 文章编号： 高性能混凝土以耐久性为前提，同时具有良好的工作性能，满足设计要求的力学性能，它有比普通混凝土更为卓越的性能和结构，主要具有以下性能:① 高强;② 高的弹性模量;③ 在恶劣的条件下耐久性良好;④ 低渗透性和扩散性;⑤ 抗化学侵蚀能力;⑥ 抗冻融破坏;⑦ 体积稳定性一抗裂性;⑧ 易密实且不易离析。影响高性能混凝土性能的因素很多，主要从以下几个方面探讨混凝土的质量控制。 1 原材料选择与配合比的设计 1.1 原材料的拉制 1.1.1 原材料技术指标必须符合国家标准、行业标准及混凝土耐久性的要求。 1.1.2 混凝土拌合物组成材料尽量简单，因材料种类过多会使混凝土拌合物难以控制。 1.1.3 粗骨料的选择至关重要，其级配(颗粒大小与分布)和颗粒特征(形状、孔隙率、表面特征)它会影响混凝土的用水量和胶凝材料用量，从而影响混凝土的耐久性和体积稳定性，同时决定硬化混凝土的力学性能。 1.2 新拌混凝土工作性能的选择 1.2.1 坍落度:根据施工工艺要求选择适宜浇筑的坍落度，高性能混凝土流动性好且不易离析，坍落度设计时不用太小，泵送混凝土一般设计坍落度为 160-200~，非泵送混凝土考虑运输坍落度可以选择 100 一 150~，最重要的是要保证运输和浇筑过程中混凝土不得离析。 1.2.2 含气量:考虑运输、浇筑过程可能会有大约 1%的含气量损失，设计时非引气混凝土含气量控制在 3 一 4%，引气混凝土含气量控制在 5 一 7%比较适宜，以满足混凝土的人模含气量的技术要求。 1.3 对混凝土力学性能和耐久性能的考虑 1.3.1 根据水胶比和强度的关系计算水胶比;同时要充分考虑施工过程中的要求，如脱模、初张拉等对混凝土强度要求，28 ...
