高支模专门方案VIP专享

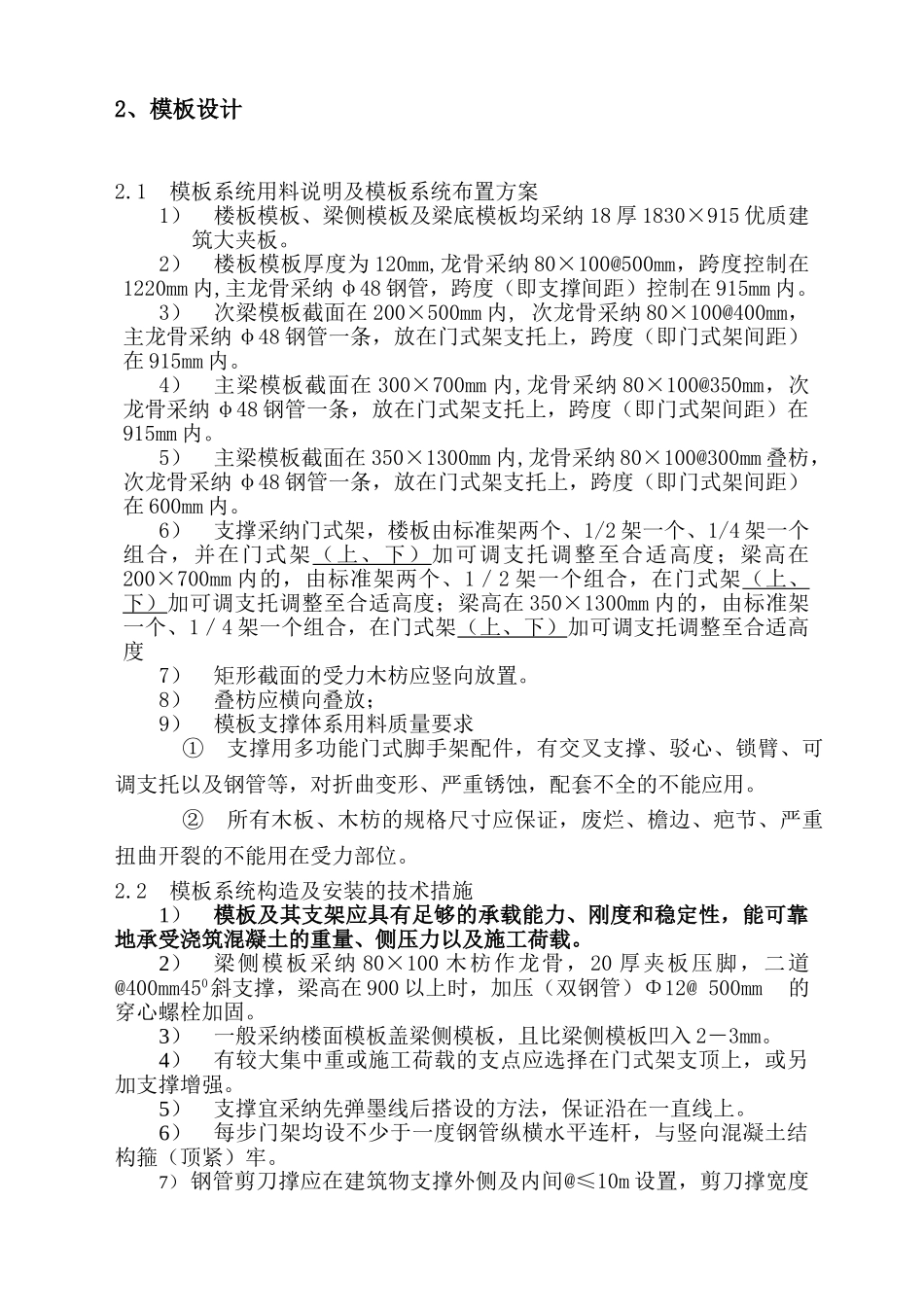

主要编制依据： 《混凝土结构工程施工质量验收法律规范》 (GB 50204－2025)原《混凝土结构工程施工及验收法律规范》 (GB 50204－92)中第二章模板工程和附录一的有关条文。 《建筑施工扣件式钢管脚手架安全技术法律规范》 (JGJ 130－2001) 《建筑施工门式钢管脚手架安全技术法律规范》 (JGJ 128－2000) 《木结构设计法律规范》 (GBJ 5) 《钢结构设计法律规范》 (GBJ 17)粤建监字[1998]027 号颁布《广东省建设工程高支撑模板系统施工安全管理办法》工程设计图及上级的有关文件及标准等1、工程概况1.1 基本说明1.1.1、广州大学城建设项目综合信息枢纽大楼工程由广州大学城建设指挥办公室筹建，由广东省电信规划设计院设计，广州市第四建筑工程有限公司承建。本工程位于广州番禺区新道镇小谷围岛综合进展区，有一层地下室，地下室面积约为 5467m2，地上 14 层，建筑物长度 105.8m，宽度 88.8m。结构采纳框架剪力墙形式。1.2 支模层概况天面层高 6.3m，属高支模模板体系，楼板厚度为 120mm，主梁截面尺寸多为 300×700，最大梁截面尺寸为 300×1200~350×1300 不等，次梁截面尺寸多为 200×700，200×500 等。天面层四向均有外飘结构，其中东北面飘出 1800，西北面飘出 3000，西南面飘出 1500，东南面飘出 2000。西北面及东南面的支模采纳钢管满堂红支撑，拟由首层开始搭设至天面支模层，搭设高度约 47.500 米，西南面及东北面的支模拟采纳钢管斜支撑，由十楼面开始搭设，钢管斜率约 1:2~1:3；1.3 混凝土的输送方法混凝土的浇筑输送采纳砼泵泵送。1.4 现有运输条件及作业保护条件 施工现场设置塔吊两台，作材料运输使用。2、模板设计2.1 模板系统用料说明及模板系统布置方案1）楼板模板、梁侧模板及梁底模板均采纳 18 厚 1830×915 优质建筑大夹板。2）楼板模板厚度为 120mm,龙骨采纳 80×100@500mm，跨度控制在1220mm 内,主龙骨采纳 φ48 钢管，跨度（即支撑间距）控制在 915mm 内。3）次梁模板截面在 200×500mm 内, 次龙骨采纳 80×100@400mm，主龙骨采纳 φ48 钢管一条，放在门式架支托上，跨度（即门式架间距）在 915mm 内。4）主梁模板截面在 300×700mm 内,龙骨采纳 80×100@350mm，次龙骨采纳 φ48 钢管一条，放在门式架支托上，跨度（即门式架间距）在915mm 内。5）主梁模板截面在 350×1300mm 内,龙骨采纳 80×100@300mm 叠枋，次龙骨采纳 φ48 钢管一条，放在门...
