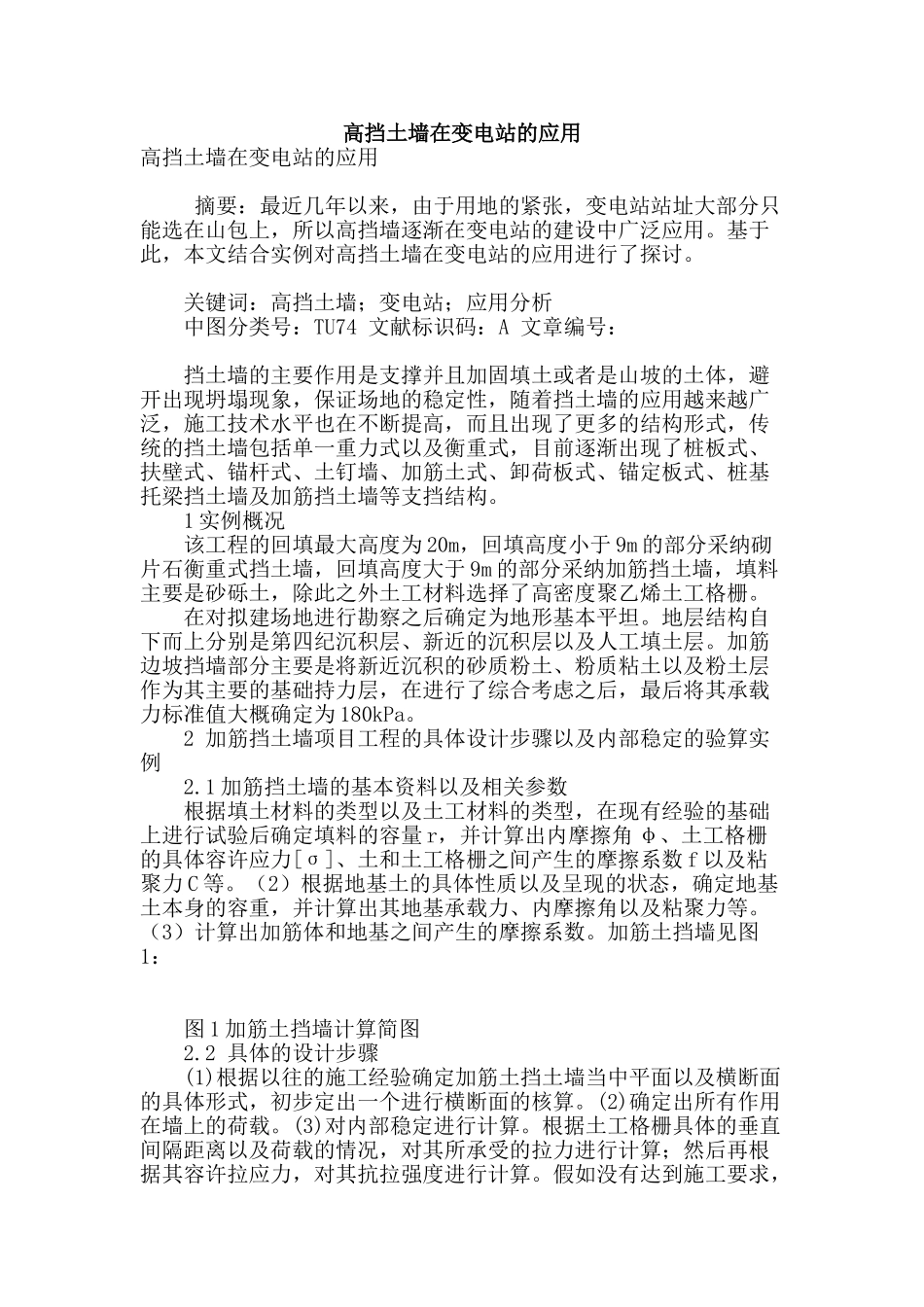

高挡土墙在变电站的应用高挡土墙在变电站的应用 摘要：最近几年以来，由于用地的紧张，变电站站址大部分只能选在山包上，所以高挡墙逐渐在变电站的建设中广泛应用。基于此，本文结合实例对高挡土墙在变电站的应用进行了探讨。 关键词：高挡土墙；变电站；应用分析 中图分类号：TU74 文献标识码：A 文章编号： 挡土墙的主要作用是支撑并且加固填土或者是山坡的土体，避开出现坍塌现象，保证场地的稳定性，随着挡土墙的应用越来越广泛，施工技术水平也在不断提高，而且出现了更多的结构形式，传统的挡土墙包括单一重力式以及衡重式，目前逐渐出现了桩板式、扶壁式、锚杆式、土钉墙、加筋土式、卸荷板式、锚定板式、桩基托梁挡土墙及加筋挡土墙等支挡结构。 1 实例概况 该工程的回填最大高度为 20m，回填高度小于 9m 的部分采纳砌片石衡重式挡土墙，回填高度大于 9m 的部分采纳加筋挡土墙，填料主要是砂砾土，除此之外土工材料选择了高密度聚乙烯土工格栅。 在对拟建场地进行勘察之后确定为地形基本平坦。地层结构自下而上分别是第四纪沉积层、新近的沉积层以及人工填土层。加筋边坡挡墙部分主要是将新近沉积的砂质粉土、粉质粘土以及粉土层作为其主要的基础持力层，在进行了综合考虑之后，最后将其承载力标准值大概确定为 180kPa。 2 加筋挡土墙项目工程的具体设计步骤以及内部稳定的验算实例 2.1 加筋挡土墙的基本资料以及相关参数 根据填土材料的类型以及土工材料的类型，在现有经验的基础上进行试验后确定填料的容量 r，并计算出内摩擦角 φ、土工格栅的具体容许应力[σ]、土和土工格栅之间产生的摩擦系数 f 以及粘聚力 C 等。（2）根据地基土的具体性质以及呈现的状态，确定地基土本身的容重，并计算出其地基承载力、内摩擦角以及粘聚力等。（3）计算出加筋体和地基之间产生的摩擦系数。加筋土挡墙见图1： 图 1 加筋土挡墙计算简图 2.2 具体的设计步骤 (1)根据以往的施工经验确定加筋土挡土墙当中平面以及横断面的具体形式，初步定出一个进行横断面的核算。(2)确定出所有作用在墙上的荷载。(3)对内部稳定进行计算。根据土工格栅具体的垂直间隔距离以及荷载的情况，对其所承受的拉力进行计算；然后再根据其容许拉应力，对其抗拉强度进行计算。假如没有达到施工要求，需要继续增加土工格栅的具体数量，或选择具有更高强度的土工格栅，或将其具体的布置设计进行适当的改变，然后重新进行计算直到符合施工要求为止...
