高边坡工程TBS植草护坡及预应力锚杆框架梁支护施工方案

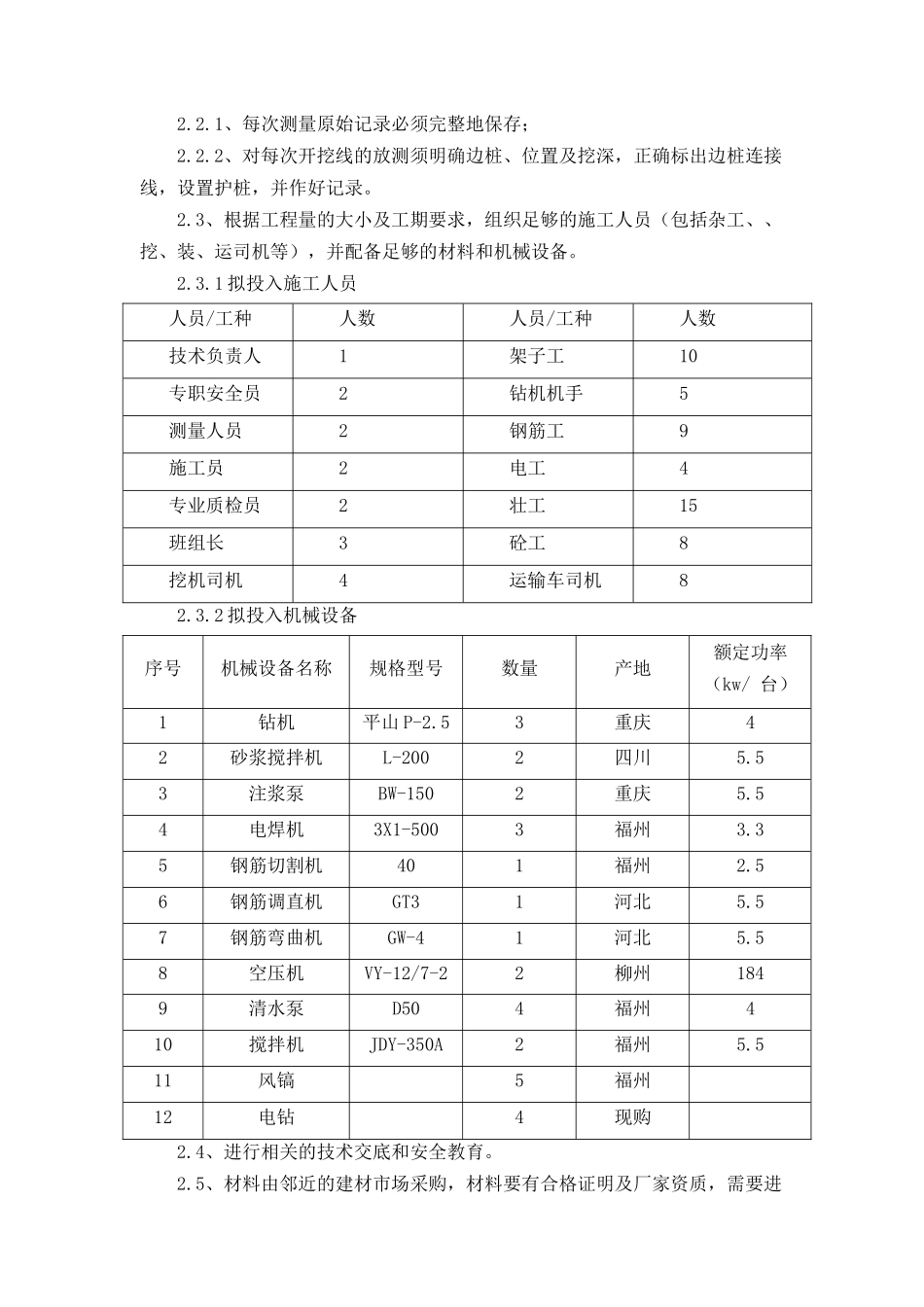

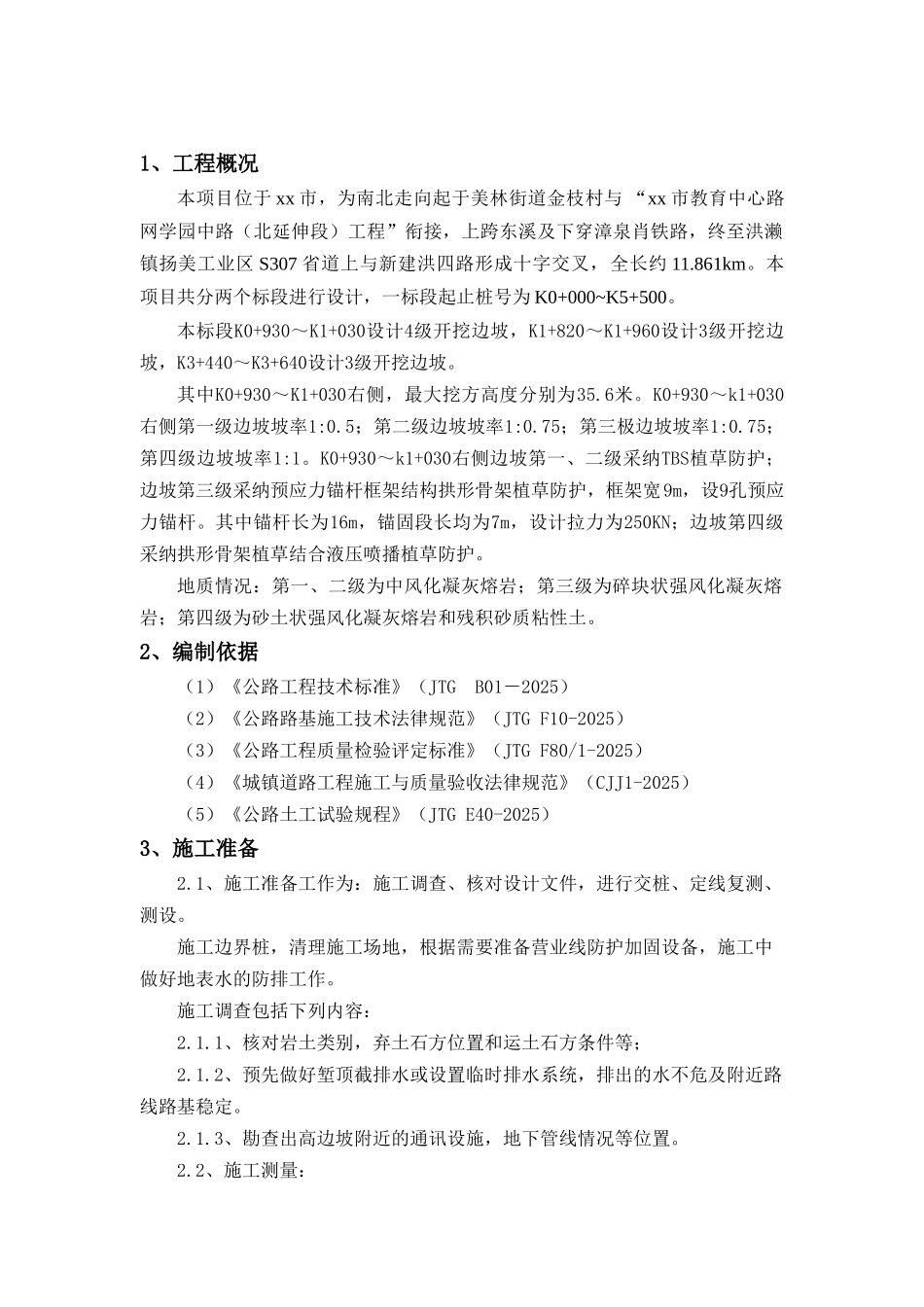

1、工程概况本项目位于 xx 市，为南北走向起于美林街道金枝村与 “xx 市教育中心路网学园中路（北延伸段）工程”衔接，上跨东溪及下穿漳泉肖铁路，终至洪濑镇扬美工业区 S307 省道上与新建洪四路形成十字交叉，全长约 11.861km。本项目共分两个标段进行设计，一标段起止桩号为 K0+000~K5+500。本标段K0+930～K1+030设计4级开挖边坡，K1+820～K1+960设计3级开挖边坡，K3+440～K3+640设计3级开挖边坡。其中K0+930～K1+030右侧，最大挖方高度分别为35.6米。K0+930～k1+030右侧第一级边坡坡率1:0.5；第二级边坡坡率1:0.75；第三极边坡坡率1:0.75；第四级边坡坡率1:1。K0+930～k1+030右侧边坡第一、二级采纳TBS植草防护；边坡第三级采纳预应力锚杆框架结构拱形骨架植草防护，框架宽9m，设9孔预应力锚杆。其中锚杆长为16m，锚固段长均为7m，设计拉力为250KN；边坡第四级采纳拱形骨架植草结合液压喷播植草防护。地质情况：第一、二级为中风化凝灰熔岩；第三级为碎块状强风化凝灰熔岩；第四级为砂土状强风化凝灰熔岩和残积砂质粘性土。2、编制依据（1）《公路工程技术标准》（JTG B01－2025）（2）《公路路基施工技术法律规范》（JTG F10-2025）（3）《公路工程质量检验评定标准》（JTG F80/1-2025）（4）《城镇道路工程施工与质量验收法律规范》（CJJ1-2025）（5）《公路土工试验规程》（JTG E40-2025）3、施工准备2.1、施工准备工作为：施工调查、核对设计文件，进行交桩、定线复测、测设。施工边界桩，清理施工场地，根据需要准备营业线防护加固设备，施工中做好地表水的防排工作。施工调查包括下列内容：2.1.1、核对岩土类别，弃土石方位置和运土石方条件等；2.1.2、预先做好堑顶截排水或设置临时排水系统，排出的水不危及附近路线路基稳定。2.1.3、勘查出高边坡附近的通讯设施，地下管线情况等位置。2.2、施工测量：2.2.1、每次测量原始记录必须完整地保存；2.2.2、对每次开挖线的放测须明确边桩、位置及挖深，正确标出边桩连接线，设置护桩，并作好记录。2.3、根据工程量的大小及工期要求，组织足够的施工人员（包括杂工、、挖、装、运司机等），并配备足够的材料和机械设备。2.3.1 拟投入施工人员人员/工种人数人员/工种人数技术负责人1架子工10专职安全员2钻机机手5测量人员2钢筋工9施工员2电工4专业质检员2壮工15班组长3砼工8挖机司机4运输车司机82.3.2 拟投入机械设备序号机械设备名称规格型号数量产地额定功率（kw/ 台）1钻机平...
