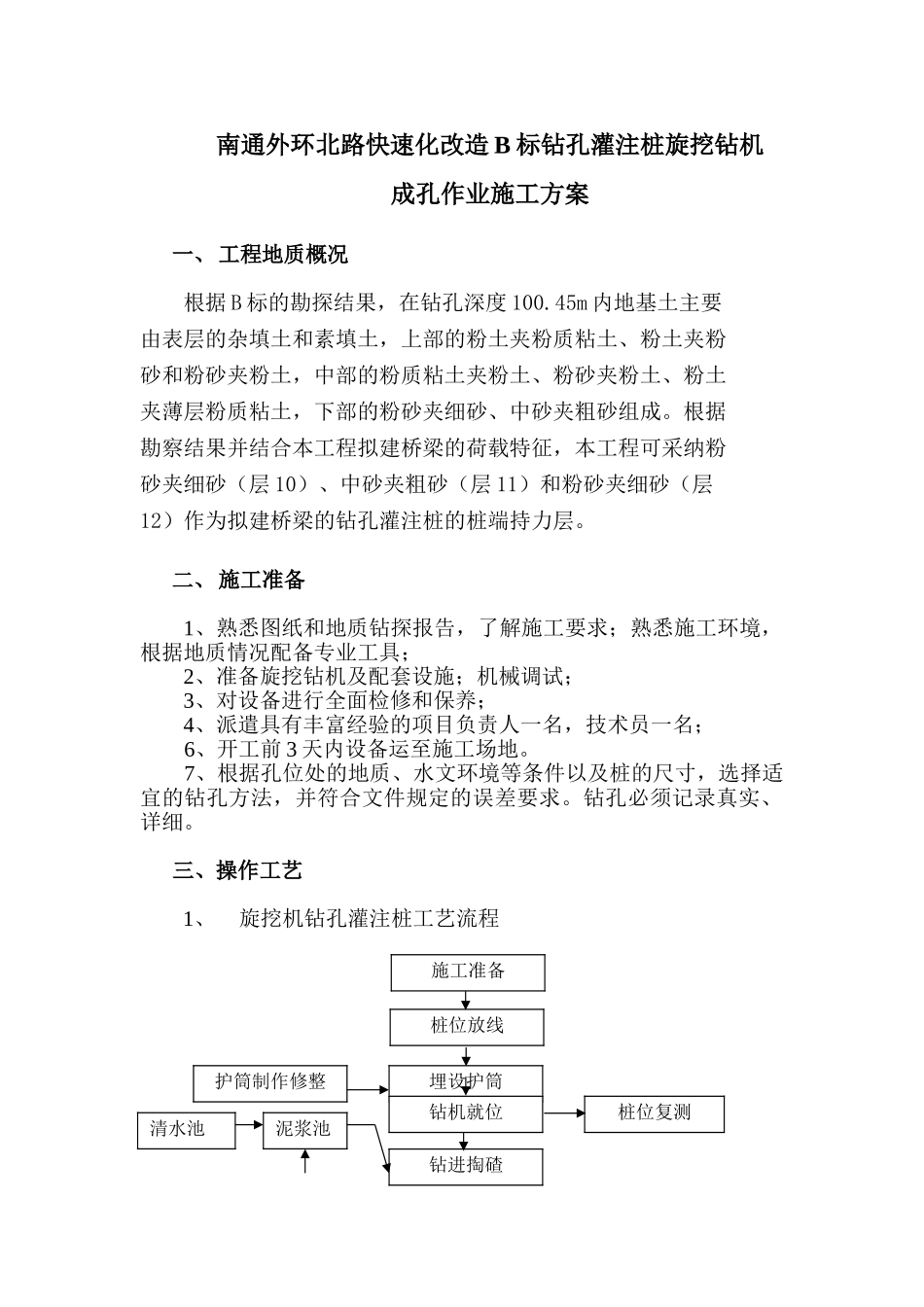

南通外环北路快速化改造 B 标钻孔灌注桩旋挖钻机成孔作业施工方案一、工程地质概况根据 B 标的勘探结果，在钻孔深度 100
45m 内地基土主要由表层的杂填土和素填土，上部的粉土夹粉质粘土、粉土夹粉砂和粉砂夹粉土，中部的粉质粘土夹粉土、粉砂夹粉土、粉土夹薄层粉质粘土，下部的粉砂夹细砂、中砂夹粗砂组成
根据勘察结果并结合本工程拟建桥梁的荷载特征，本工程可采纳粉砂夹细砂（层 10）、中砂夹粗砂（层 11）和粉砂夹细砂（层12）作为拟建桥梁的钻孔灌注桩的桩端持力层
二、施工准备1、熟悉图纸和地质钻探报告，了解施工要求；熟悉施工环境，根据地质情况配备专业工具；2、准备旋挖钻机及配套设施；机械调试；3、对设备进行全面检修和保养；4、派遣具有丰富经验的项目负责人一名，技术员一名； 6、开工前 3 天内设备运至施工场地
7、根据孔位处的地质、水文环境等条件以及桩的尺寸，选择适宜的钻孔方法，并符合文件规定的误差要求
钻孔必须记录真实、详细

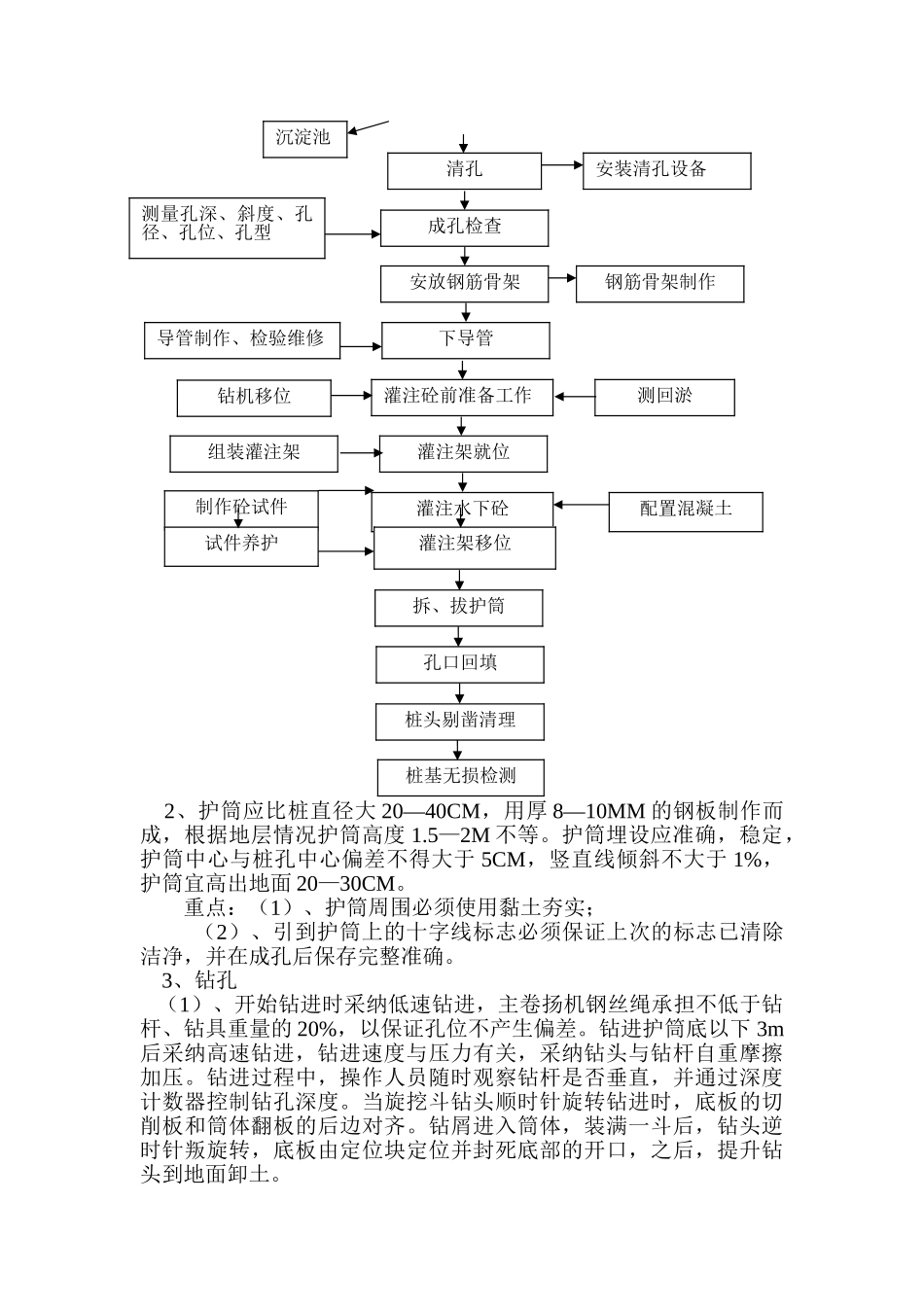

三、操作工艺1、旋挖机钻孔灌注桩工艺流程 施工准备桩位放线埋设护筒钻机就位钻进掏碴护筒制作修整桩位复测清水池泥浆池 2、护筒应比桩直径大 20—40CM，用厚 8—10MM 的钢板制作而成，根据地层情况护筒高度 1
5—2M 不等
护筒埋设应准确，稳定，护筒中心与桩孔中心偏差不得大于 5CM，竖直线倾斜不大于 1%，护筒宜高出地面 20—30CM
重点：（1）、护筒周围必须使用黏土夯实； （2）、引到护筒上的十字线标志必须保证上次的标志已清除洁净，并在成孔后保存完整准确
3、钻孔 （1）、开始钻进时采纳低速钻进，主卷扬机钢丝绳承担不低于钻杆、钻具重量的 20%，以保证孔位不产生偏差
钻进护筒底以下 3m后采纳高速钻进，钻进速度与压力有关，采纳钻头与钻杆自重摩擦加压
钻进过程中，操作人员随时观察钻杆是否垂直，并通过深度计数器控制钻孔深度
当旋挖斗钻头顺时
