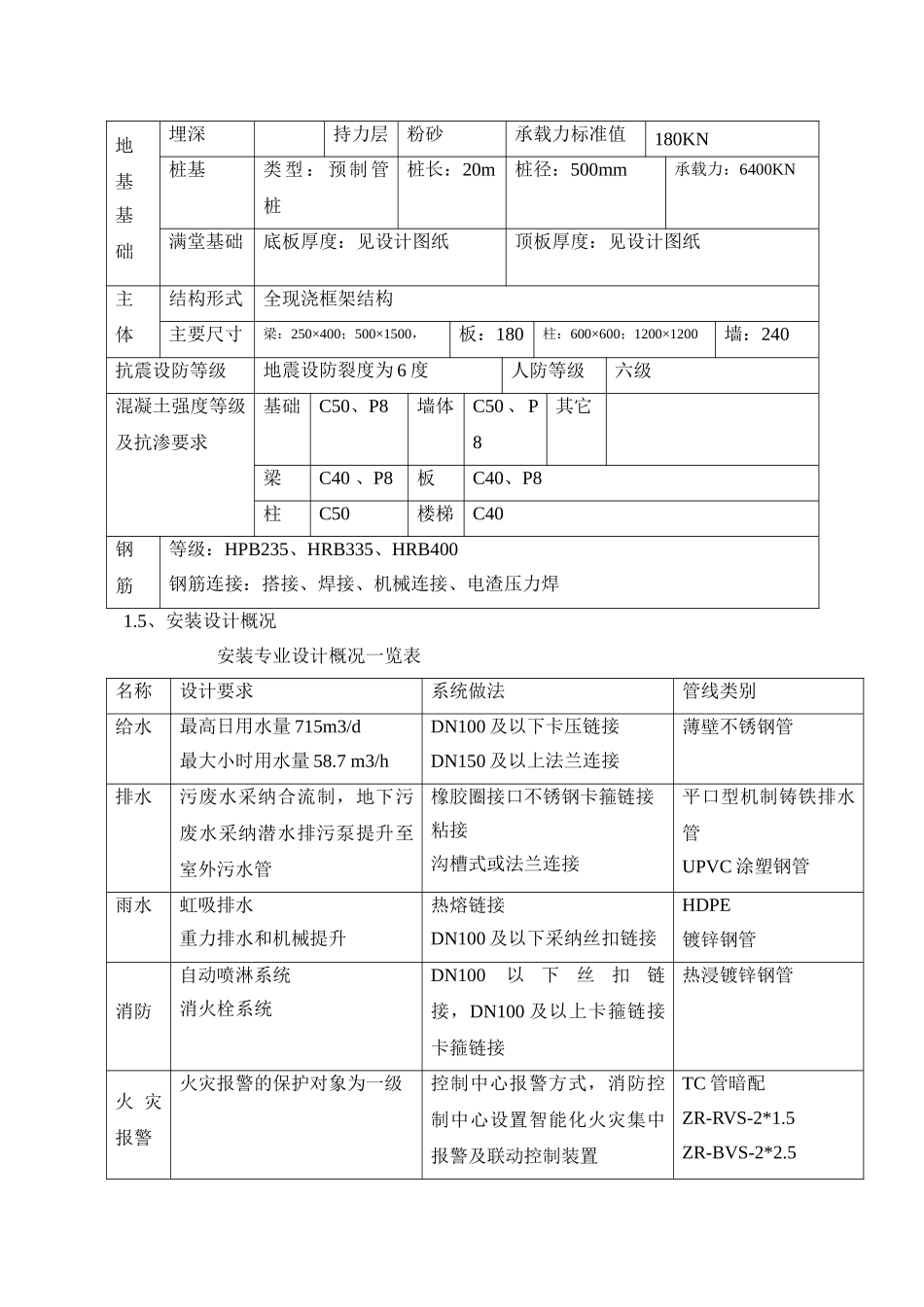

第一章 工程概况、编制依据及说明1.1、工程建设项目概况工程名称黄桥农贸市场及配套用房工程地址苏州相城黄桥镇建设单位苏州市相城区黄桥镇集体资产经营公司结构形式框架结构建筑层数公 寓：地上 8 层建筑高度公 寓：30m农贸市场：地上 3 层、地下一层农贸市场：18.3m招标工期426 天计划开竣工日期2025．11.1~2025.12.311.2、承包范围承包范围：土建、水电安装及附属工程。1.3、建筑概况 建筑设计一览表装饰外墙主要用材为：玻璃幕墙、涂料、面砖楼地面地下车库地面为硬化剂地面；地下室设备用房为地砖地面；±0.000 以上门厅、公共走道、电梯厅等为地砖楼面； 内墙公共走道、电梯前室（楼地面至吊顶部份）等墙面涂料墙面；卫生间瓷砖墙面；所有设备用房采纳穿孔吸音板墙面；混凝土内墙面均采纳水泥砂浆抹灰面刷乳胶漆墙面；ALC 砌块墙面增加界面剂及水泥砂浆粉刷顶棚公共卫生间铝合金吊顶；办公区等顶棚采纳矿棉板吊顶；车库及架空层不吊顶部份顶棚采纳界面剂、水泥混合砂浆抹灰面、涂料顶棚。防水地下2 厚三涂聚氨酯涂料防水层；花铺 200g 油毡一层屋面2 厚三涂聚氨酯防水；1.2 厚合成高分子防水卷材厕浴间1.8 厚聚氨酯三遍涂膜防水，10 厚防滑地砖雨蓬2 厚三涂聚氨酯防水；1.2 厚合成高分子防水卷材保温节能30 厚挤塑保温板、炉渣砼门窗：采纳钢质防火门、成品木门；铝合金窗；地下室钢质防火门1.4、结构设计概况 结构设计一览表地基基础埋深持力层粉砂承载力标准值180KN桩基类 型 ： 预 制 管桩桩长：20m桩径：500mm承载力：6400KN满堂基础底板厚度：见设计图纸顶板厚度：见设计图纸主体结构形式全现浇框架结构主要尺寸梁：250×400；500×1500，板：180柱：600×600；1200×1200墙：240抗震设防等级地震设防裂度为 6 度人防等级六级混凝土强度等级及抗渗要求基础C50、P8墙体C50 、 P8其它梁C40 、P8板C40、P8柱C50楼梯C40钢筋等级：HPB235、HRB335、HRB400钢筋连接：搭接、焊接、机械连接、电渣压力焊1.5、安装设计概况 安装专业设计概况一览表名称设计要求系统做法管线类别给水最高日用水量 715m3/d最大小时用水量 58.7 m3/hDN100 及以下卡压链接DN150 及以上法兰连接薄壁不锈钢管排水污废水采纳合流制，地下污废水采纳潜水排污泵提升至室外污水管橡胶圈接口不锈钢卡箍链接粘接沟槽式或法兰连接平口型机制铸铁排水管UPVC 涂塑钢管雨水虹吸排水重力排水和机械提升热熔链接DN100 及以下采纳丝扣链接H...
