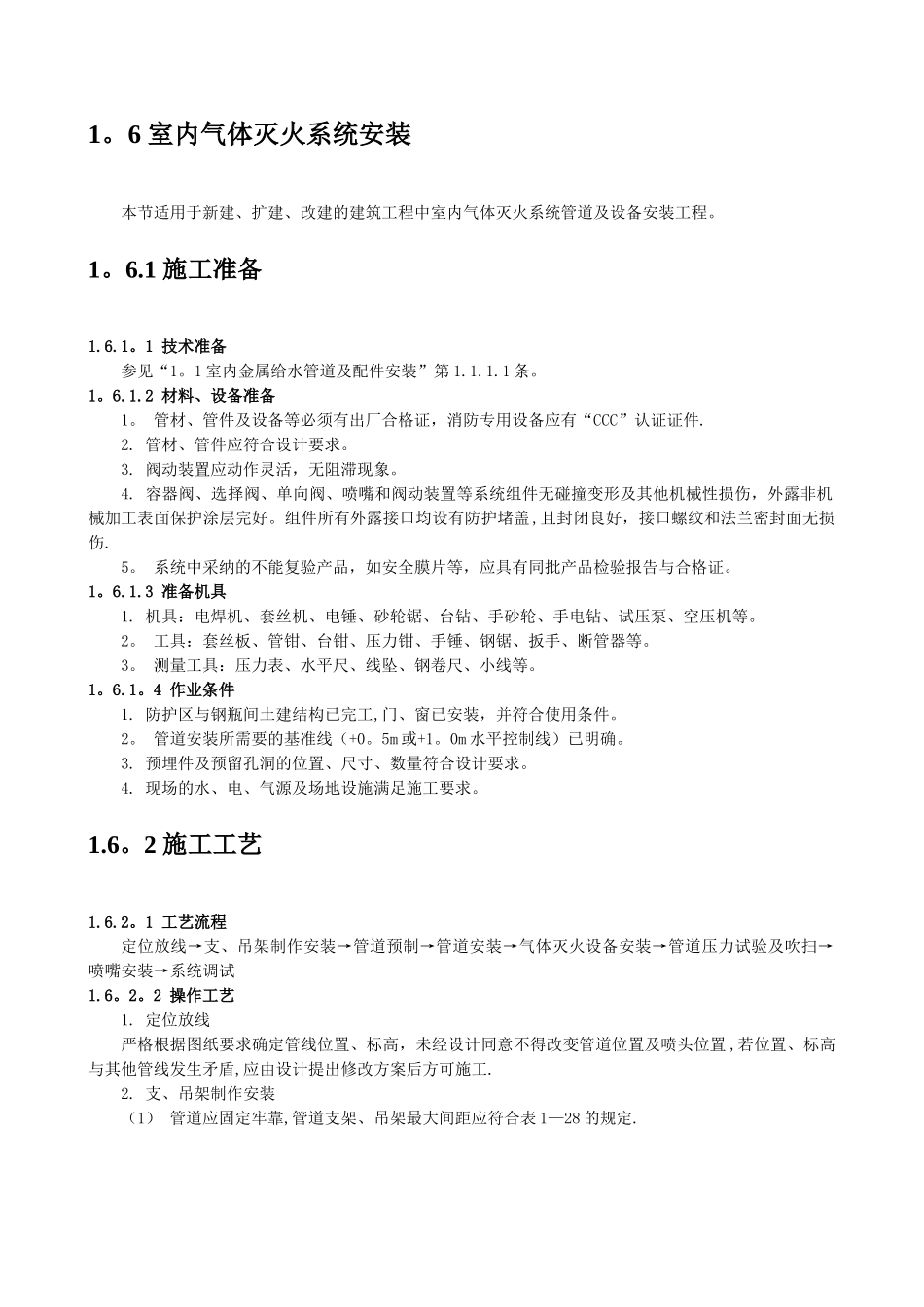

1.6-室内气体灭火系统安装

1。6 室内气体灭火系统安装本节适用于新建、扩建、改建的建筑工程中室内气体灭火系统管道及设备安装工程。1。6.1 施工准备1.6.1。1 技术准备参见“1。1 室内金属给水管道及配件安装”第 1.1.1.1 条。1。6.1.2 材料、设备准备1。 管材、管件及设备等必须有出厂合格证，消防专用设备应有“CCC”认证证件.2. 管材、管件应符合设计要求。3. 阀动装置应动作灵活，无阻滞现象。4. 容器阀、选择阀、单向阀、喷嘴和阀动装置等系统组件无碰撞变形及其他机械性损伤，外露非机械加工表面保护涂层完好。组件所有外露接口均设有防护堵盖,且封闭良好，接口螺纹和法兰密封面无损伤.5。 系统中采纳的不能复验产品，如安全膜片等，应具有同批产品检验报告与合格证。1。6.1.3 准备机具1. 机具：电焊机、套丝机、电锤、砂轮锯、台钻、手砂轮、手电钻、试压泵、空压机等。2。 工具：套丝板、管钳、台钳、压力钳、手锤、钢锯、扳手、断管器等。3。 测量工具：压力表、水平尺、线坠、钢卷尺、小线等。1。6.1。4 作业条件1. 防护区与钢瓶间土建结构已完工,门、窗已安装，并符合使用条件。2。 管道安装所需要的基准线（+0。5m 或+1。0m 水平控制线）已明确。3. 预埋件及预留孔洞的位置、尺寸、数量符合设计要求。4. 现场的水、电、气源及场地设施满足施工要求。1.6。2 施工工艺1.6.2。1 工艺流程定位放线→支、吊架制作安装→管道预制→管道安装→气体灭火设备安装→管道压力试验及吹扫→喷嘴安装→系统调试1.6。2。2 操作工艺1. 定位放线严格根据图纸要求确定管线位置、标高，未经设计同意不得改变管道位置及喷头位置 ,若位置、标高与其他管线发生矛盾,应由设计提出修改方案后方可施工.2. 支、吊架制作安装（1） 管道应固定牢靠,管道支架、吊架最大间距应符合表 1—28 的规定.（2） 管道末端喷嘴处采纳支架固定，支架与喷嘴间的管道长度不应大于 500mm。（3) 公称直径大于等于 50mm 的主干管道，垂直方向和水平方向至少应安装一个防晃支架。当水平管道改变方向时，应设防晃支架。 3. 管道预制（1） 钢管按需要长度下料后,应调直管段，清除管内杂物。管道螺纹加工好后，实行防护措施，防止丝扣碰伤、生锈。（2) 管段按图示位置统一编顺序号，摆放整齐待用.4。 管道安装（1) 管道连接方式按设计要求进行。当设计无要求时，按以下规定进行：管道直径小于等于 80mm时，管道连接方式宜采纳螺纹连接；管道直径大于 80mm 时，宜采...
