10kV继电保护技术方案及说明

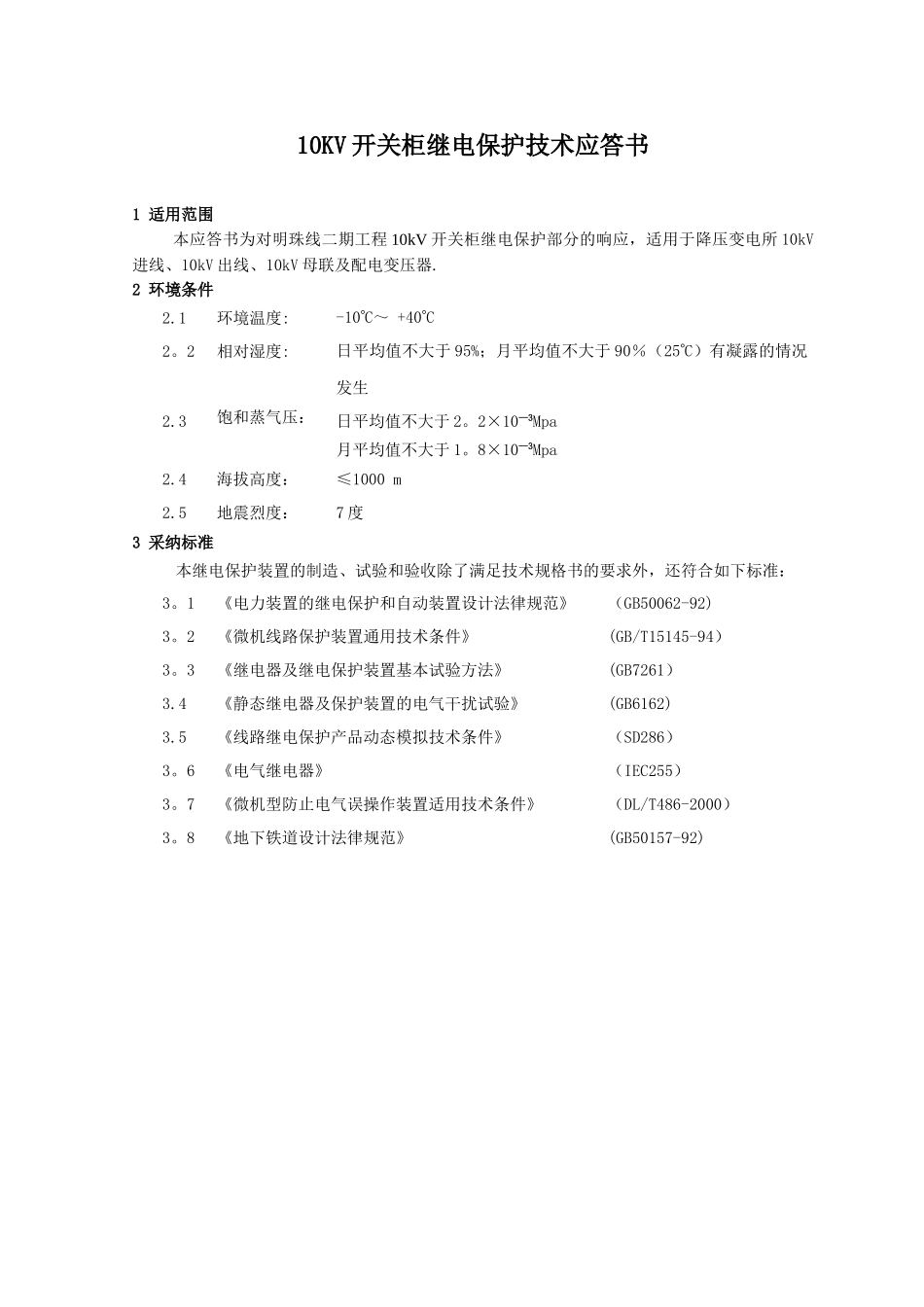

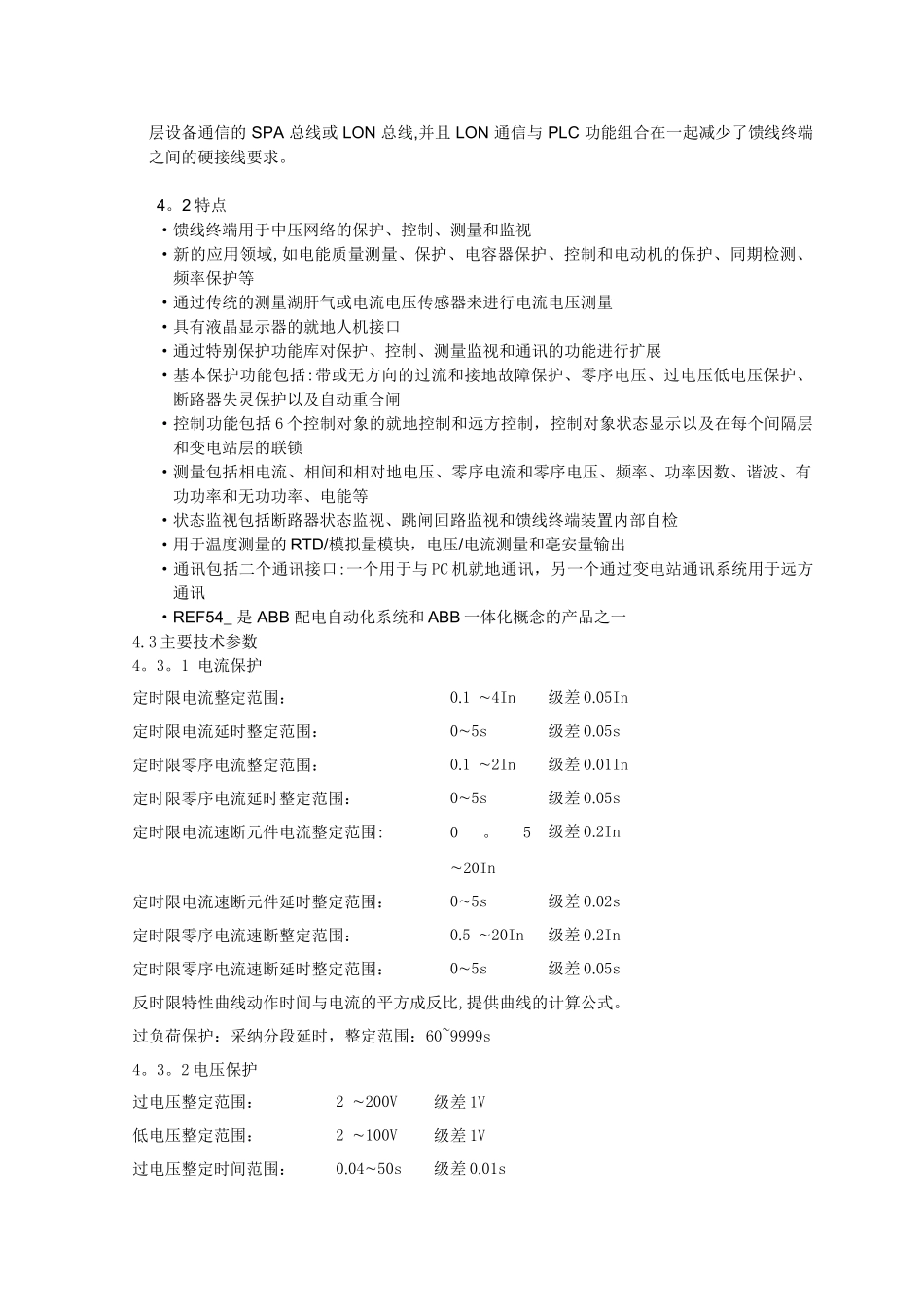

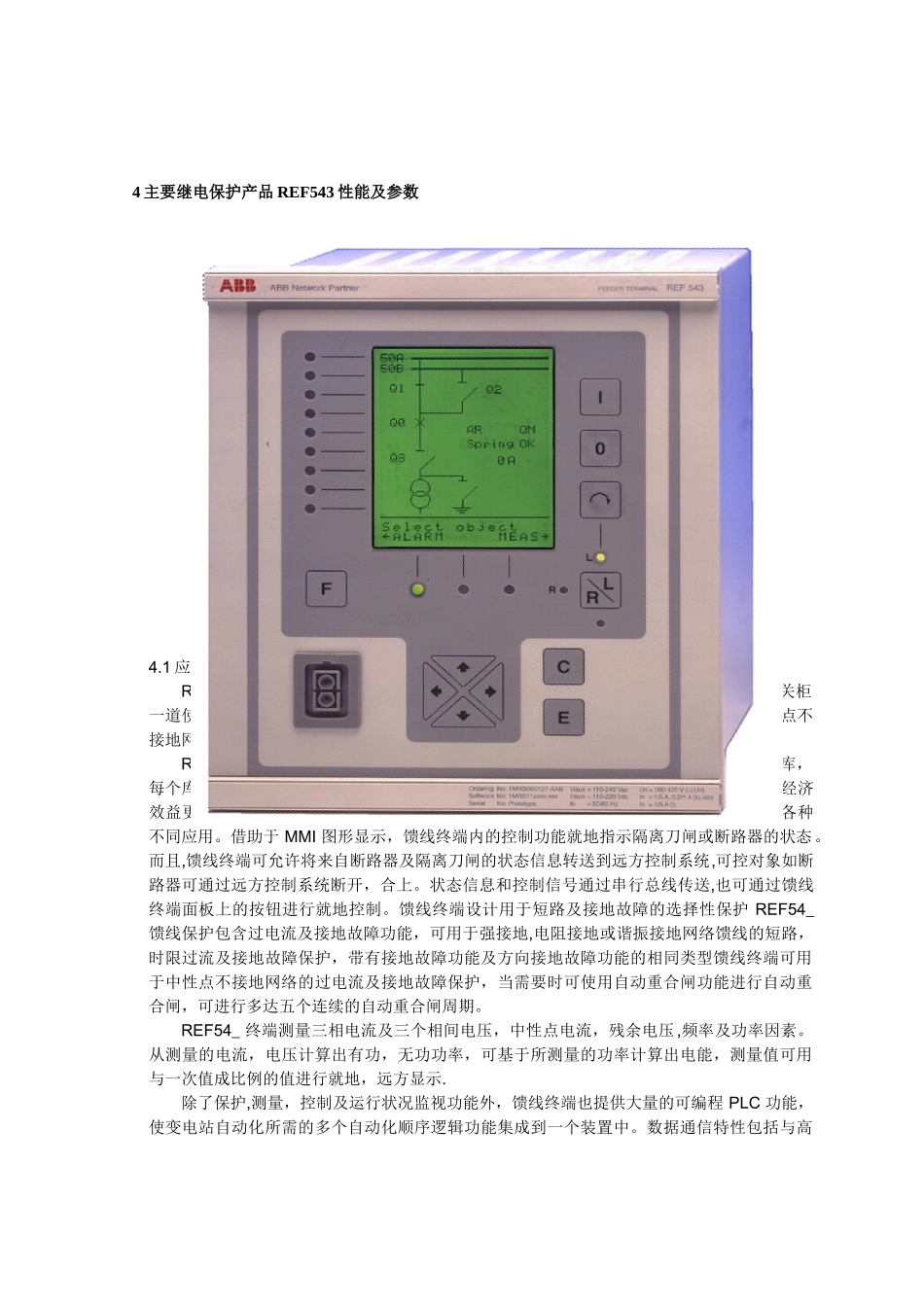

10KV 开关柜继电保护技术应答书1 适用范围本应答书为对明珠线二期工程 10kV 开关柜继电保护部分的响应，适用于降压变电所 10kV进线、10kV 出线、10kV 母联及配电变压器.2 环境条件2.1环境温度:-10C～ +40C2。2相对湿度:日平均值不大于 95%；月平均值不大于 90％（25C）有凝露的情况发生2.3饱和蒸气压：日平均值不大于 2。2×10—3Mpa月平均值不大于 1。8×10—3Mpa2.4海拔高度：≤1000 m2.5地震烈度：7 度3 采纳标准本继电保护装置的制造、试验和验收除了满足技术规格书的要求外，还符合如下标准：3。1《电力装置的继电保护和自动装置设计法律规范》（GB50062-92)3。2《微机线路保护装置通用技术条件》(GB/T15145-94） 3。3《继电器及继电保护装置基本试验方法》(GB7261）3.4《静态继电器及保护装置的电气干扰试验》(GB6162) 3.5《线路继电保护产品动态模拟技术条件》（SD286） 3。6《电气继电器》（IEC255）3。7《微机型防止电气误操作装置适用技术条件》（DL/T486-2000）3。8《地下铁道设计法律规范》(GB50157-92)4 主要继电保护产品 REF543 性能及参数4.1 应用REF54 馈线终端设计用于中压网络的保护，控制，测量和监视，其可与不同的开关柜一道使用，包括单母线,双母线及双重配置系统,保护功能也支持不同的网络类型，如中性点不接地网络,谐振接地网络及部分接地网络。RE54 馈线终端功能特性基于专用的保护，控制，测量，运行状况监视及通信功能库，每个库包括某些特定功能块的组合，如保护功能块.同使用传统的单个产品相比，组合库经济效益更好。专用库与继电器配置(IEC 1131 标准）一起使得 REF54 馈线终端较易适用各种不同应用。借助于 MMI 图形显示，馈线终端内的控制功能就地指示隔离刀闸或断路器的状态。而且,馈线终端可允许将来自断路器及隔离刀闸的状态信息转送到远方控制系统,可控对象如断路器可通过远方控制系统断开，合上。状态信息和控制信号通过串行总线传送,也可通过馈线终端面板上的按钮进行就地控制。馈线终端设计用于短路及接地故障的选择性保护 REF54 馈线保护包含过电流及接地故障功能，可用于强接地,电阻接地或谐振接地网络馈线的短路，时限过流及接地故障保护，带有接地故障功能及方向接地故障功能的相同类型馈线终端可用于中性点不接地网络的过电流及接地故障保护，当需要时可使用自动重合闸功能进行自动重合闸，可进行多达五个连续的自动重合闸周期。REF54 终端测量三...
