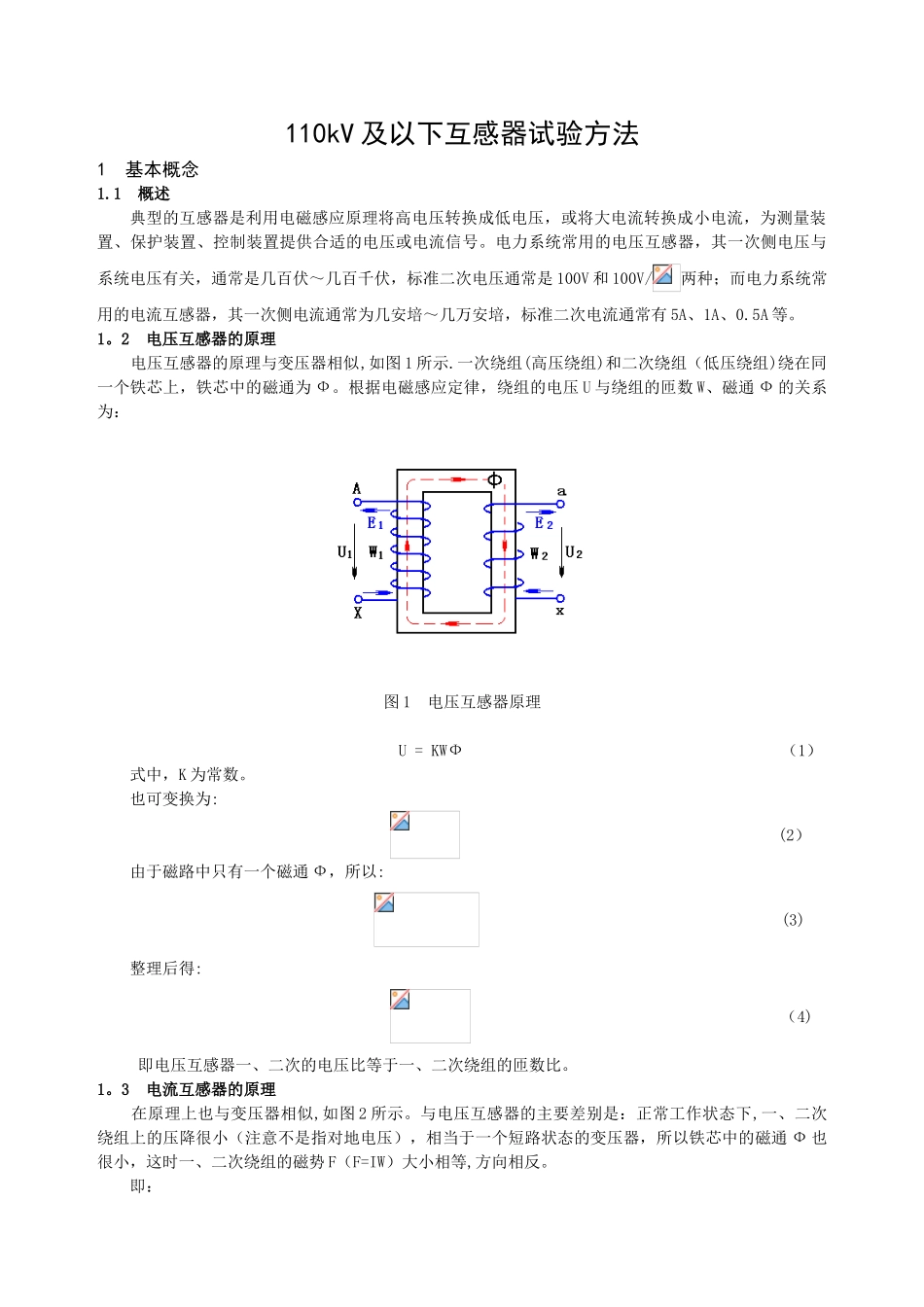

110kV 及以下互感器试验方法1 基本概念1.1 概述典型的互感器是利用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。电力系统常用的电压互感器，其一次侧电压与系统电压有关，通常是几百伏～几百千伏，标准二次电压通常是 100V 和 100V/两种；而电力系统常用的电流互感器，其一次侧电流通常为几安培～几万安培，标准二次电流通常有 5A、1A、0.5A 等。1。2 电压互感器的原理 电压互感器的原理与变压器相似,如图 1 所示.一次绕组(高压绕组)和二次绕组（低压绕组)绕在同一个铁芯上，铁芯中的磁通为 Ф。根据电磁感应定律，绕组的电压 U 与绕组的匝数 W、磁通 Ф 的关系为：图 1 电压互感器原理 U = KWФ （1） 式中，K 为常数。 也可变换为: (2） 由于磁路中只有一个磁通 Ф，所以: (3)整理后得: （4) 即电压互感器一、二次的电压比等于一、二次绕组的匝数比。1。3 电流互感器的原理 在原理上也与变压器相似,如图 2 所示。与电压互感器的主要差别是：正常工作状态下,一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通 Ф 也很小，这时一、二次绕组的磁势 F（F=IW）大小相等,方向相反。 即： （5) 变换后可得： (6) 即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。图 2 电流互感器的原理1.4 互感器绕组的极性 电压互感器一次绕组的首端通常标为 A,尾端标为 X，二次绕组首端标为 a，尾端标为 x；电流互感器的一次绕组首端标为 L1,尾端标为 L2，二次绕组首端标为 K1，尾端标为 K2. 同为首端或同为尾端的端子感应电势的方向应该是一致的,通常称为同名端；反过来说，假如在同名端通入同方向的直流电流,它们在铁芯中产生的磁通也是同方向的。这种正确的极性又称为减极性。如图 3a 所示。 a 减极性 b 加极性图 3 减极性和加极性原理图 3b 是错误的极性（加极性）,此时一、二次绕组的同名端感应电势的方向是相反的.不管是电流互感器还是电压互感器，极性错误（或接错端子)都可能会造成计量、保护、控制的错误.比如:（1）用于计量时，发电量变成用电量;（2)用于保时，造成保护误动；(3）用于同期回路时,造成非同期合闸.1.5 互感器的绝缘结构（1）干式（2）油浸式（3）SF6绝缘。1。6 电压互感器的结构（1）串级式电压互感器采纳串级式结构可以降抵主...
