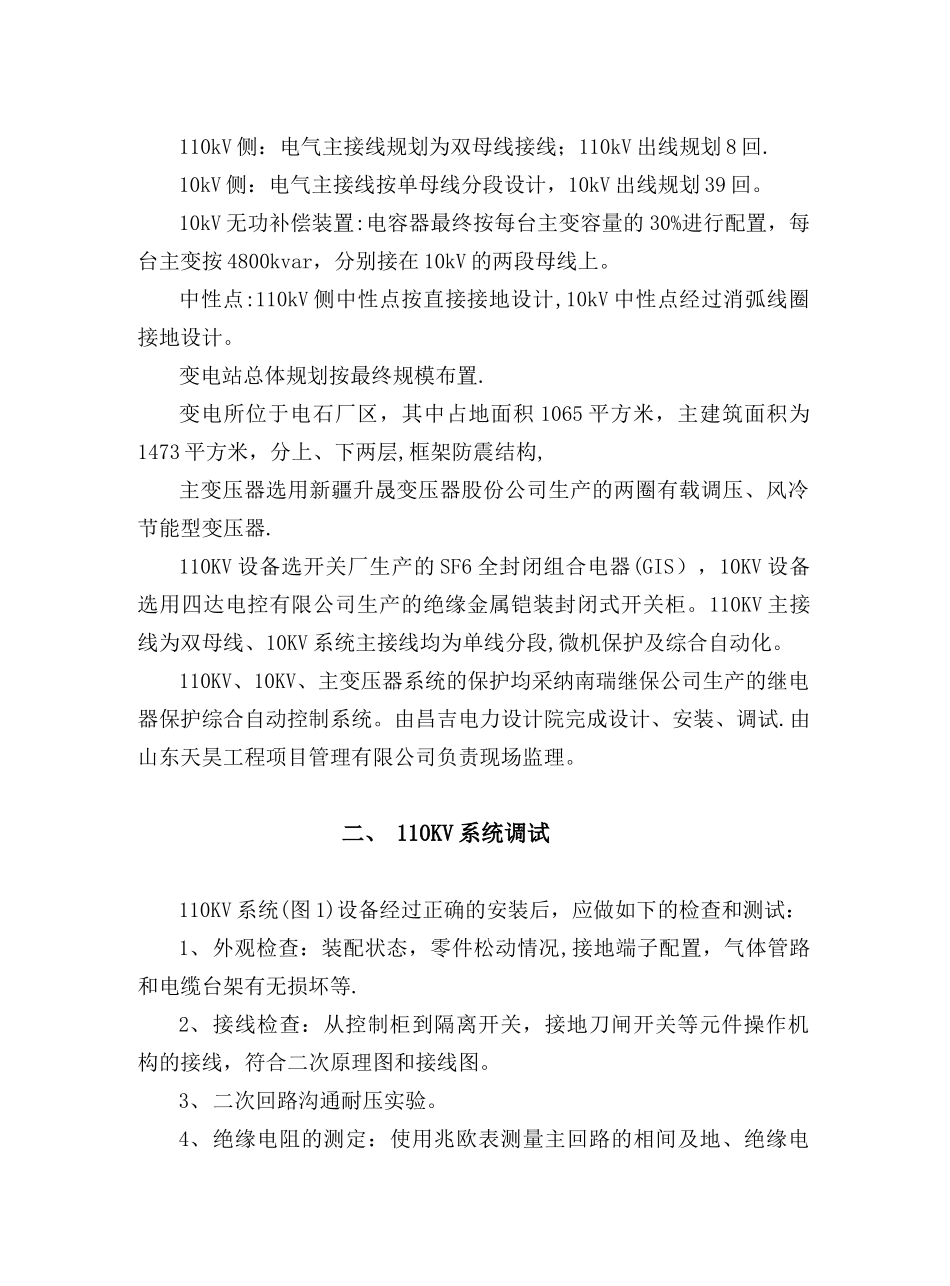

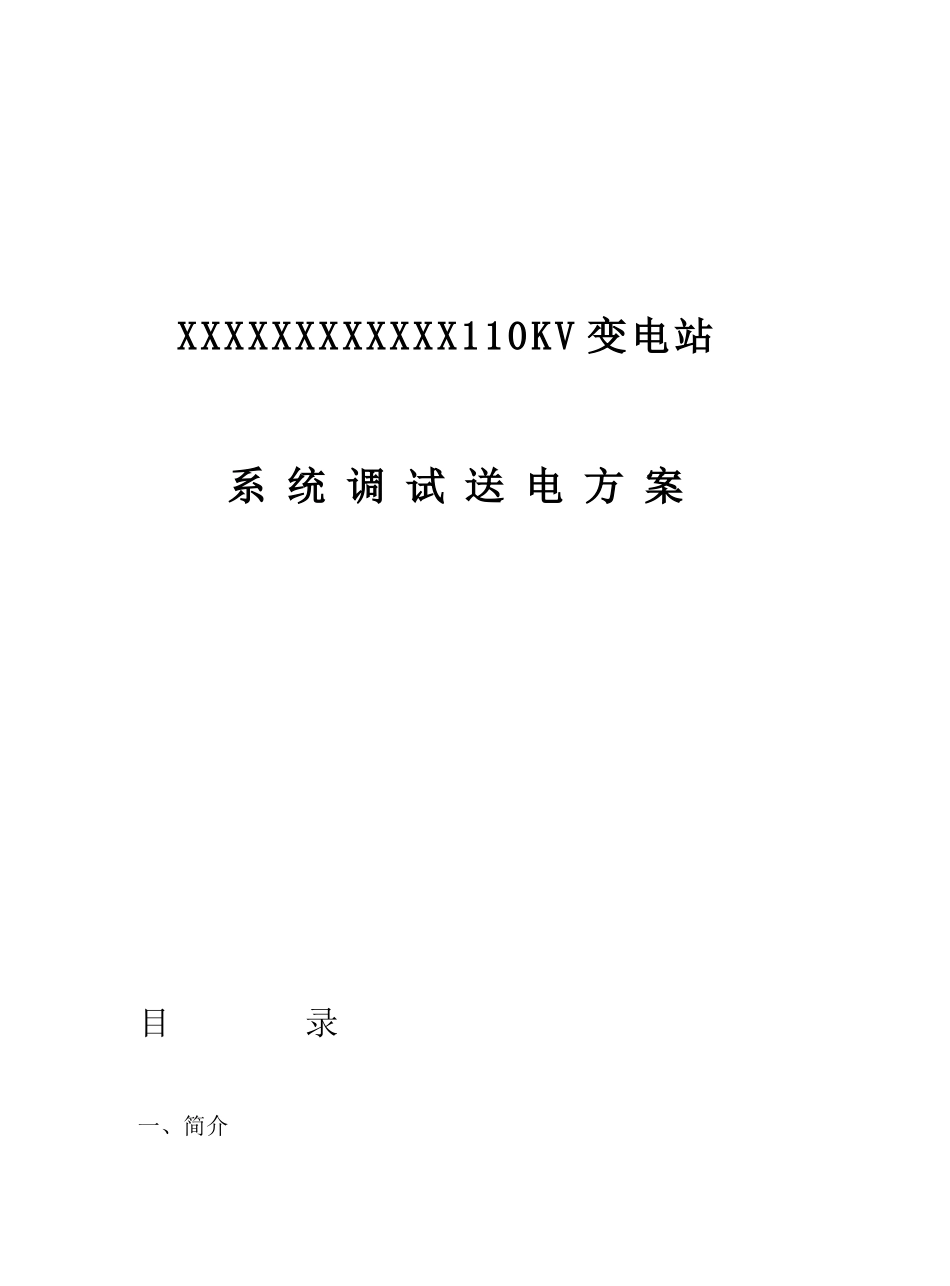

XXXXXXXXXXXX110KV 变电站 系 统 调 试 送 电 方 案目 录 一、简介二、110KV 系统调试三、主变压器调试四、10KV 系统调试五、110KV、10KV 主变压器保护试验六、110KV、10KV 主变压器系统受电一、 变电站简介建设规模：本次新建的 XXXXXXX110kV 变电站作为企业用电的末端站考虑。主变压器：容量为 2×16MVA,电压等级 110/10.5kV。110kV 侧：电气主接线规划为双母线接线；110kV 出线规划 8 回.10kV 侧：电气主接线按单母线分段设计，10kV 出线规划 39 回。10kV 无功补偿装置:电容器最终按每台主变容量的 30%进行配置，每台主变按 4800kvar，分别接在 10kV 的两段母线上。中性点:110kV 侧中性点按直接接地设计,10kV 中性点经过消弧线圈接地设计。变电站总体规划按最终规模布置.变电所位于电石厂区，其中占地面积 1065 平方米，主建筑面积为1473 平方米，分上、下两层,框架防震结构,主变压器选用新疆升晟变压器股份公司生产的两圈有载调压、风冷节能型变压器.110KV 设备选开关厂生产的 SF6 全封闭组合电器(GIS），10KV 设备选用四达电控有限公司生产的绝缘金属铠装封闭式开关柜。110KV 主接线为双母线、10KV 系统主接线均为单线分段,微机保护及综合自动化。110KV、10KV、主变压器系统的保护均采纳南瑞继保公司生产的继电器保护综合自动控制系统。由昌吉电力设计院完成设计、安装、调试.由山东天昊工程项目管理有限公司负责现场监理。二、 110KV 系统调试110KV 系统(图 1)设备经过正确的安装后，应做如下的检查和测试：1、外观检查：装配状态，零件松动情况,接地端子配置，气体管路和电缆台架有无损坏等.2、接线检查：从控制柜到隔离开关，接地刀闸开关等元件操作机构的接线，符合二次原理图和接线图。3、二次回路沟通耐压实验。4、绝缘电阻的测定：使用兆欧表测量主回路的相间及地、绝缘电阻值应大于 1000MΩ，使用 500V 兆欧表测量控制回路对地,绝缘电阻值应大于 1MΩ。5、分、合闸操作试验:断路器开关、隔离开关、接地刀闸开关用手动、电动分合时,正常动作.其它开关在额定操作压力及额定控制电压下，连续进行 5—10 次分、合闸（电动）操作,必须动作正常。6、主回路电阻，开关接触电阻的测量:合上回路的隔离开关、断路器、接地开关、并拆掉接地开关的接地铜排和接地点，采纳电位端与电流端不同点,以消除其它开关的接触电阻对被测点值的影响。7、SF6 气体泄漏试验：在现场用塑料薄膜将壳体上...
