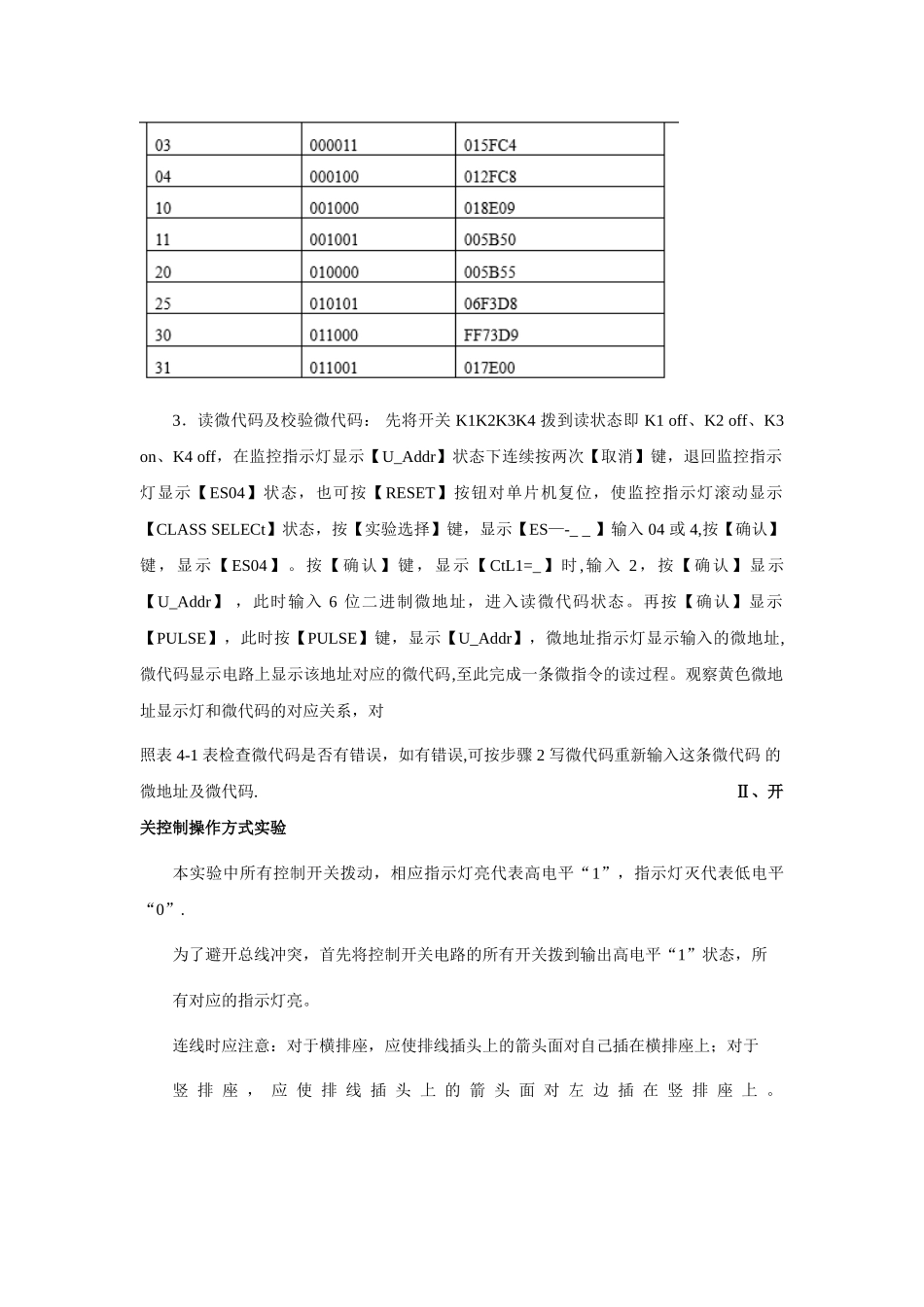

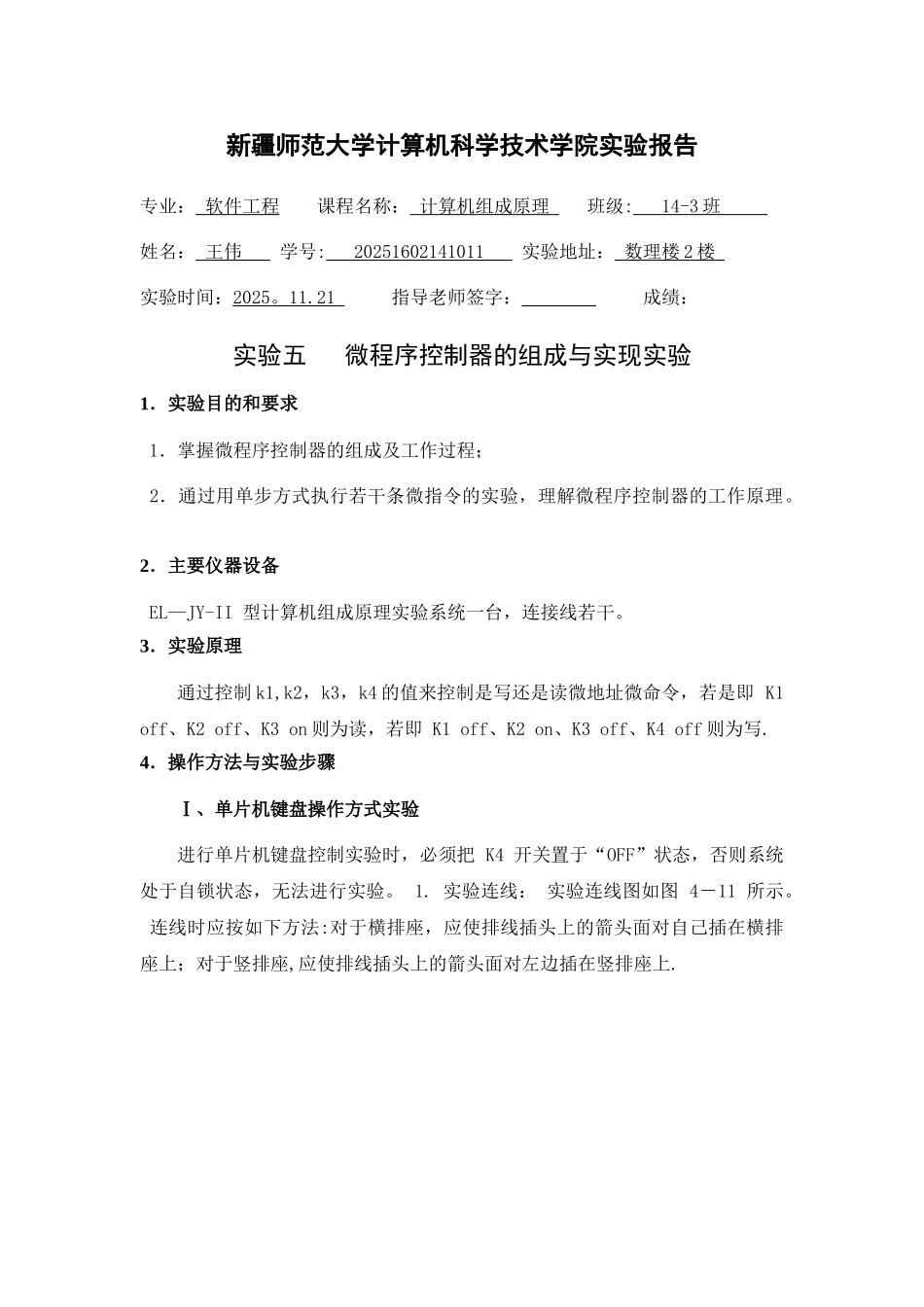

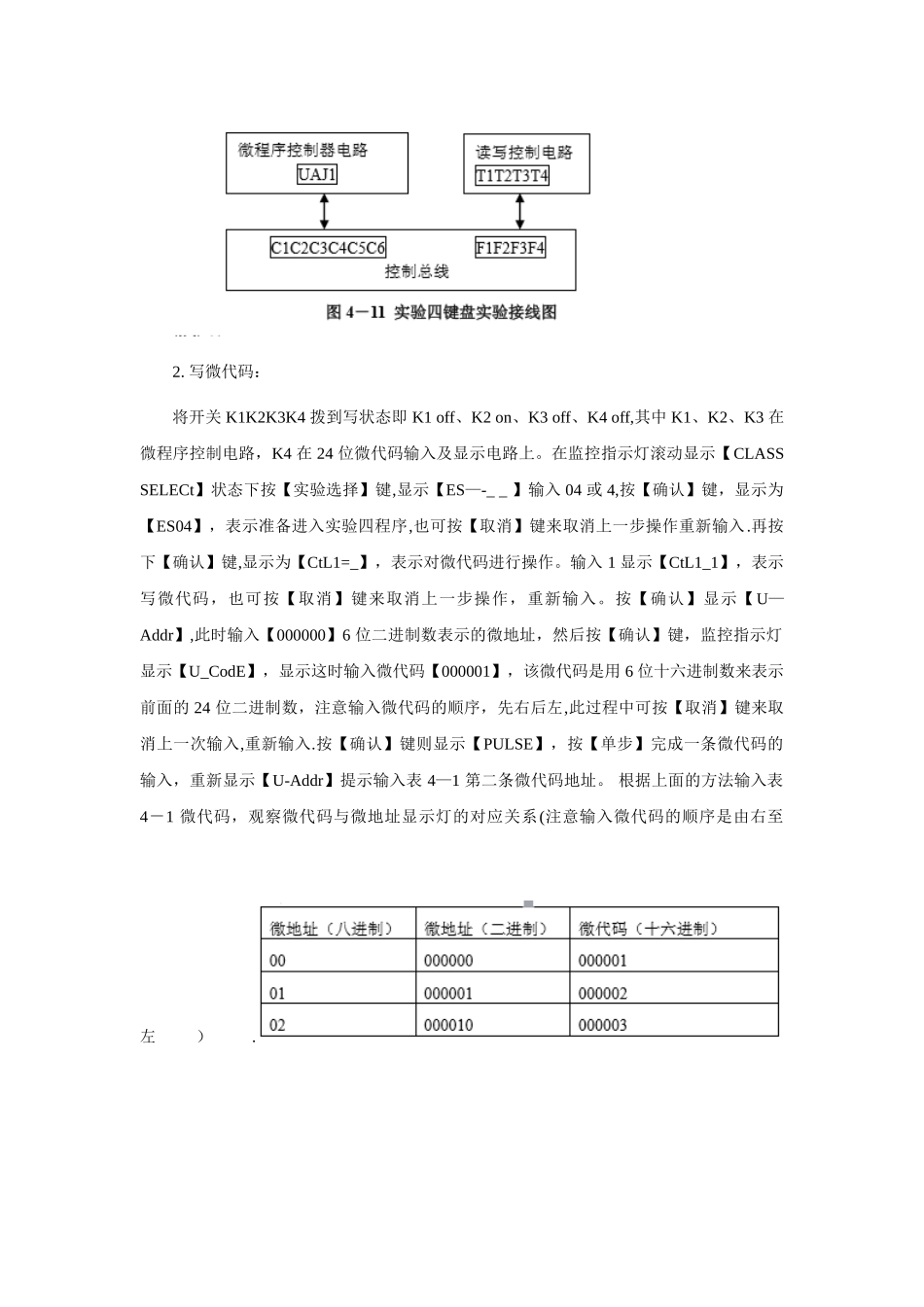

新疆师范大学计算机科学技术学院实验报告专业： 软件工程 课程名称： 计算机组成原理 班级: 14-3 班 姓名： 王伟 学号: 20251602141011 实验地址：_ 数理楼 2 楼 _ 实验时间：2025 。 11. 21 指导老师签字： 成绩： 实验五 微程序控制器的组成与实现实验1．实验目的和要求 1．掌握微程序控制器的组成及工作过程； 2．通过用单步方式执行若干条微指令的实验，理解微程序控制器的工作原理。 2．主要仪器设备 EL—JY-II 型计算机组成原理实验系统一台，连接线若干。 3．实验原理通过控制 k1,k2，k3，k4 的值来控制是写还是读微地址微命令，若是即 K1 off、K2 off、K3 on 则为读，若即 K1 off、K2 on、K3 off、K4 off 则为写.4．操作方法与实验步骤Ⅰ、单片机键盘操作方式实验 进行单片机键盘控制实验时，必须把 K4 开关置于“OFF”状态，否则系统处于自锁状态，无法进行实验。 1. 实验连线： 实验连线图如图 4－11 所示。 连线时应按如下方法:对于横排座，应使排线插头上的箭头面对自己插在横排座上；对于竖排座,应使排线插头上的箭头面对左边插在竖排座上. 2. 写微代码： 将开关 K1K2K3K4 拨到写状态即 K1 off、K2 on、K3 off、K4 off,其中 K1、K2、K3 在微程序控制电路，K4 在 24 位微代码输入及显示电路上。在监控指示灯滚动显示【CLASS SELECt】状态下按【实验选择】键,显示【ES—-_ _ 】输入 04 或 4,按【确认】键，显示为【ES04】，表示准备进入实验四程序,也可按【取消】键来取消上一步操作重新输入.再按下【确认】键,显示为【CtL1=_】，表示对微代码进行操作。输入 1 显示【CtL1_1】，表示写微代码，也可按【取消】键来取消上一步操作，重新输入。按【确认】显示【U—Addr】,此时输入【000000】6 位二进制数表示的微地址，然后按【确认】键，监控指示灯显示【U_CodE】，显示这时输入微代码【000001】，该微代码是用 6 位十六进制数来表示前面的 24 位二进制数，注意输入微代码的顺序，先右后左,此过程中可按【取消】键来取消上一次输入,重新输入.按【确认】键则显示【PULSE】，按【单步】完成一条微代码的输入，重新显示【U-Addr】提示输入表 4—1 第二条微代码地址。 根据上面的方法输入表 4－1 微代码，观察微代码与微地址显示灯的对应关系(注意输入微代码的顺序是由右至左）.3．读微代码及校验微代码： 先将开关 K1K2K3K4 拨到读状态即 K1 off...
