30米箱梁吊装专项方案

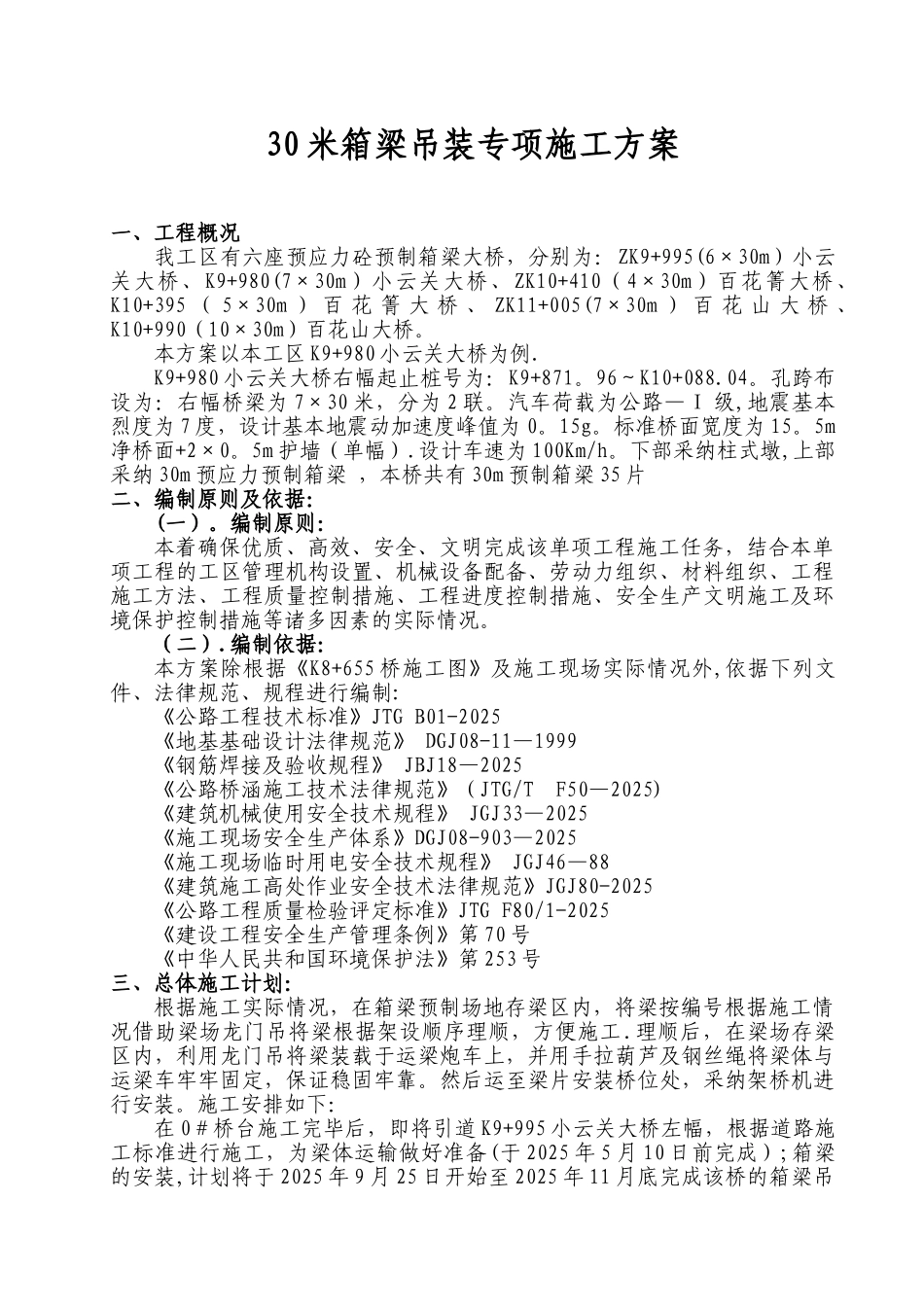

30 米箱梁吊装专项施工方案一、工程概况我工区有六座预应力砼预制箱梁大桥，分别为：ZK9+995(6×30m）小云关大桥、K9+980(7×30m）小云关大桥、ZK10+410（4×30m）百花箐大桥、K10+395 （ 5×30m ） 百 花 箐 大 桥 、 ZK11+005(7×30m ） 百 花 山 大 桥 、K10+990（10×30m）百花山大桥。本方案以本工区 K9+980 小云关大桥为例. K9+980 小云关大桥右幅起止桩号为：K9+871。96～K10+088.04。孔跨布设为：右幅桥梁为 7×30 米，分为 2 联。汽车荷载为公路—Ι 级,地震基本烈度为 7 度，设计基本地震动加速度峰值为 0。15g。标准桥面宽度为 15。5m净桥面+2×0。5m 护墙（单幅）.设计车速为 100Km/h。下部采纳柱式墩,上部采纳 30m 预应力预制箱梁 ，本桥共有 30m 预制箱梁 35 片二、编制原则及依据： (一）。编制原则：本着确保优质、高效、安全、文明完成该单项工程施工任务，结合本单项工程的工区管理机构设置、机械设备配备、劳动力组织、材料组织、工程施工方法、工程质量控制措施、工程进度控制措施、安全生产文明施工及环境保护控制措施等诸多因素的实际情况。 （二）.编制依据：本方案除根据《K8+655 桥施工图》及施工现场实际情况外,依据下列文件、法律规范、规程进行编制:《公路工程技术标准》JTG B01-2025《地基基础设计法律规范》 DGJ08-11—1999《钢筋焊接及验收规程》 JBJ18—2025《公路桥涵施工技术法律规范》（JTG/T F50—2025)《建筑机械使用安全技术规程》 JGJ33—2025《施工现场安全生产体系》DGJ08-903—2025《施工现场临时用电安全技术规程》 JGJ46—88《建筑施工高处作业安全技术法律规范》JGJ80-2025《公路工程质量检验评定标准》JTG F80/1-2025《建设工程安全生产管理条例》第 70 号《中华人民共和国环境保护法》第 253 号三、总体施工计划：根据施工实际情况，在箱梁预制场地存梁区内，将梁按编号根据施工情况借助梁场龙门吊将梁根据架设顺序理顺，方便施工.理顺后，在梁场存梁区内，利用龙门吊将梁装载于运梁炮车上，并用手拉葫芦及钢丝绳将梁体与运梁车牢牢固定，保证稳固牢靠。然后运至梁片安装桥位处，采纳架桥机进行安装。施工安排如下：在 0＃桥台施工完毕后，即将引道 K9+995 小云关大桥左幅，根据道路施工标准进行施工，为梁体运输做好准备(于 2025 年 5 月 10 日前完成）;箱梁的安装,计划将于 2025 年 9 月 25 日开始至 2025 年 11 月底...
