4路抢答器课程设计报告

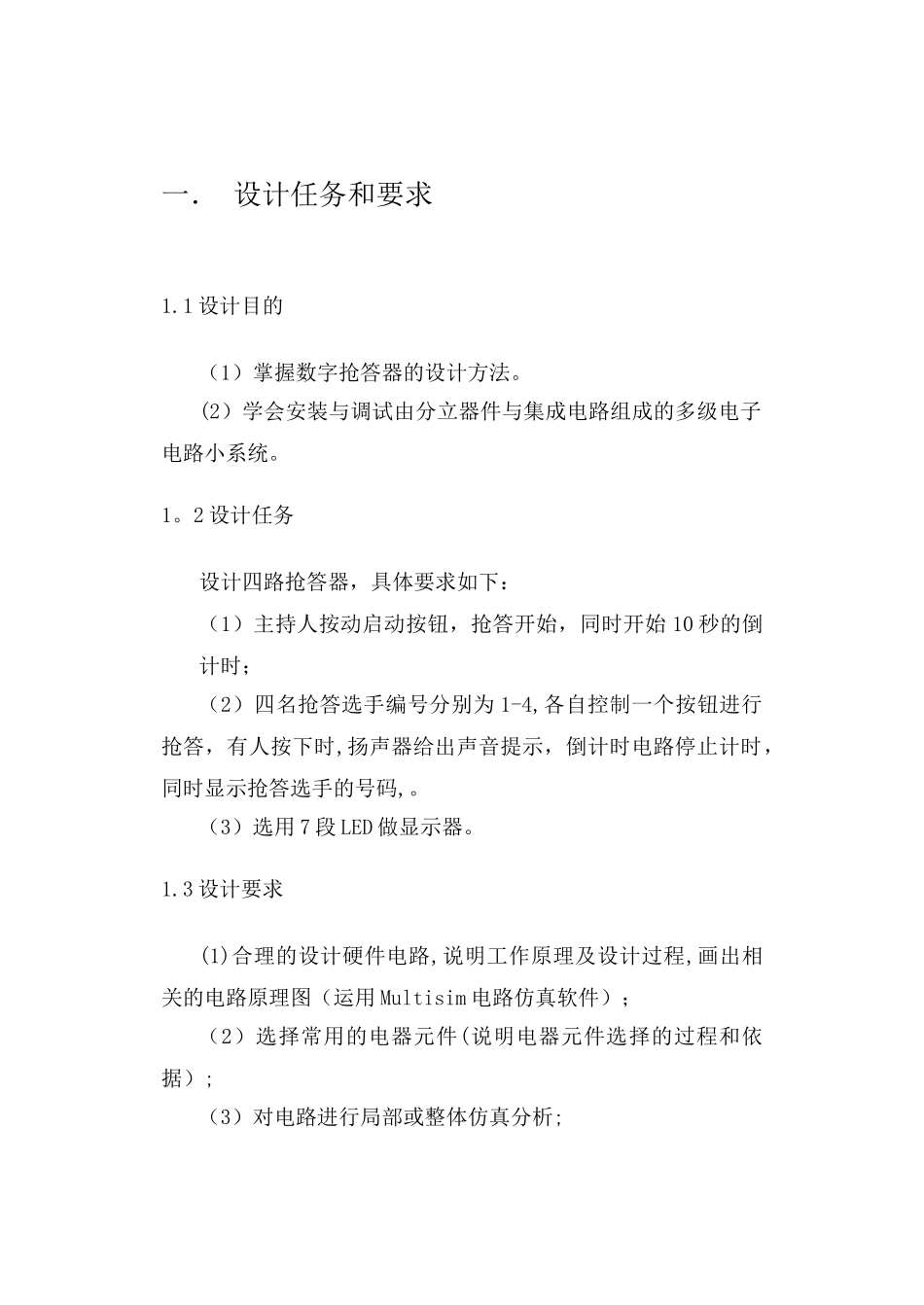

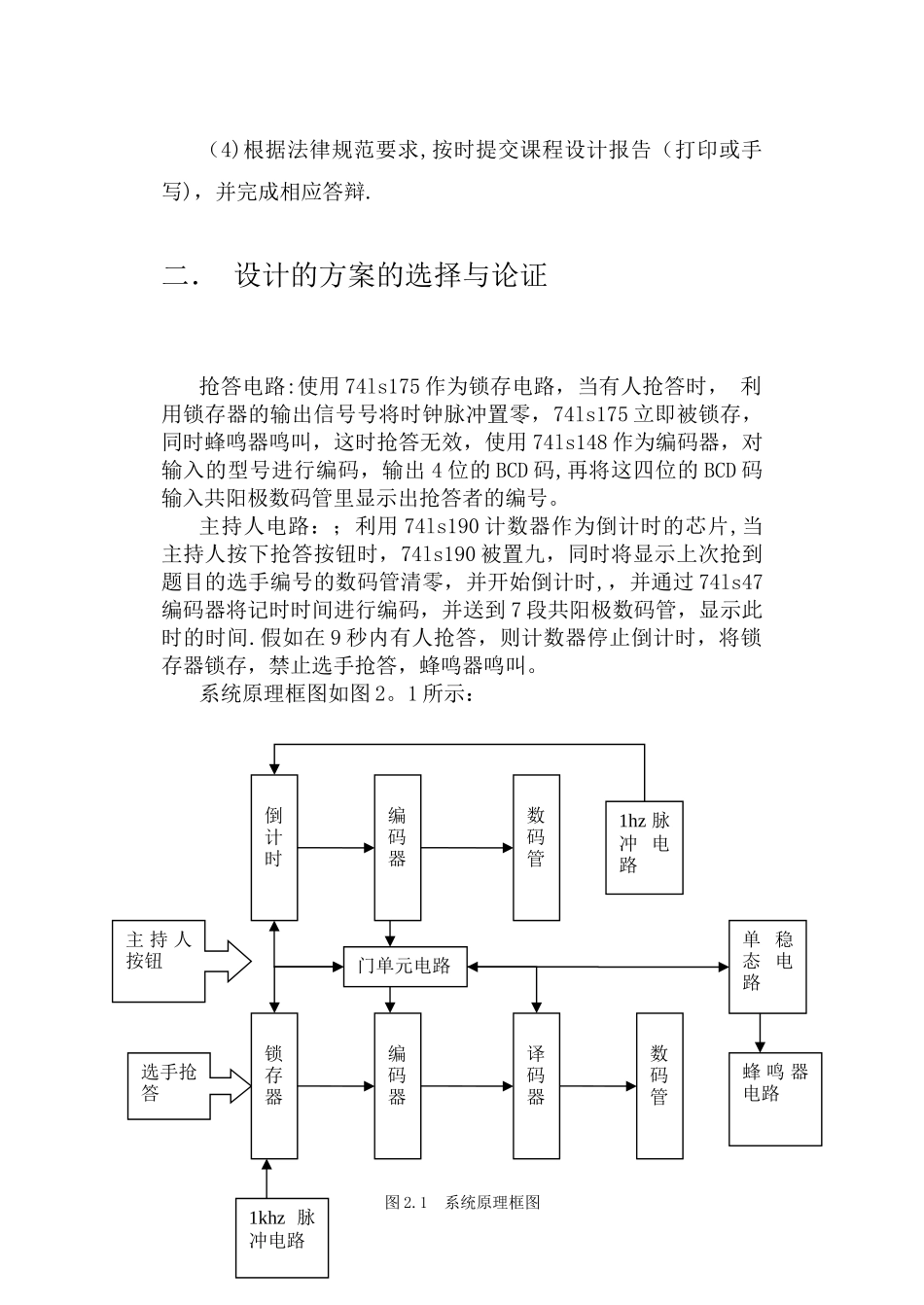

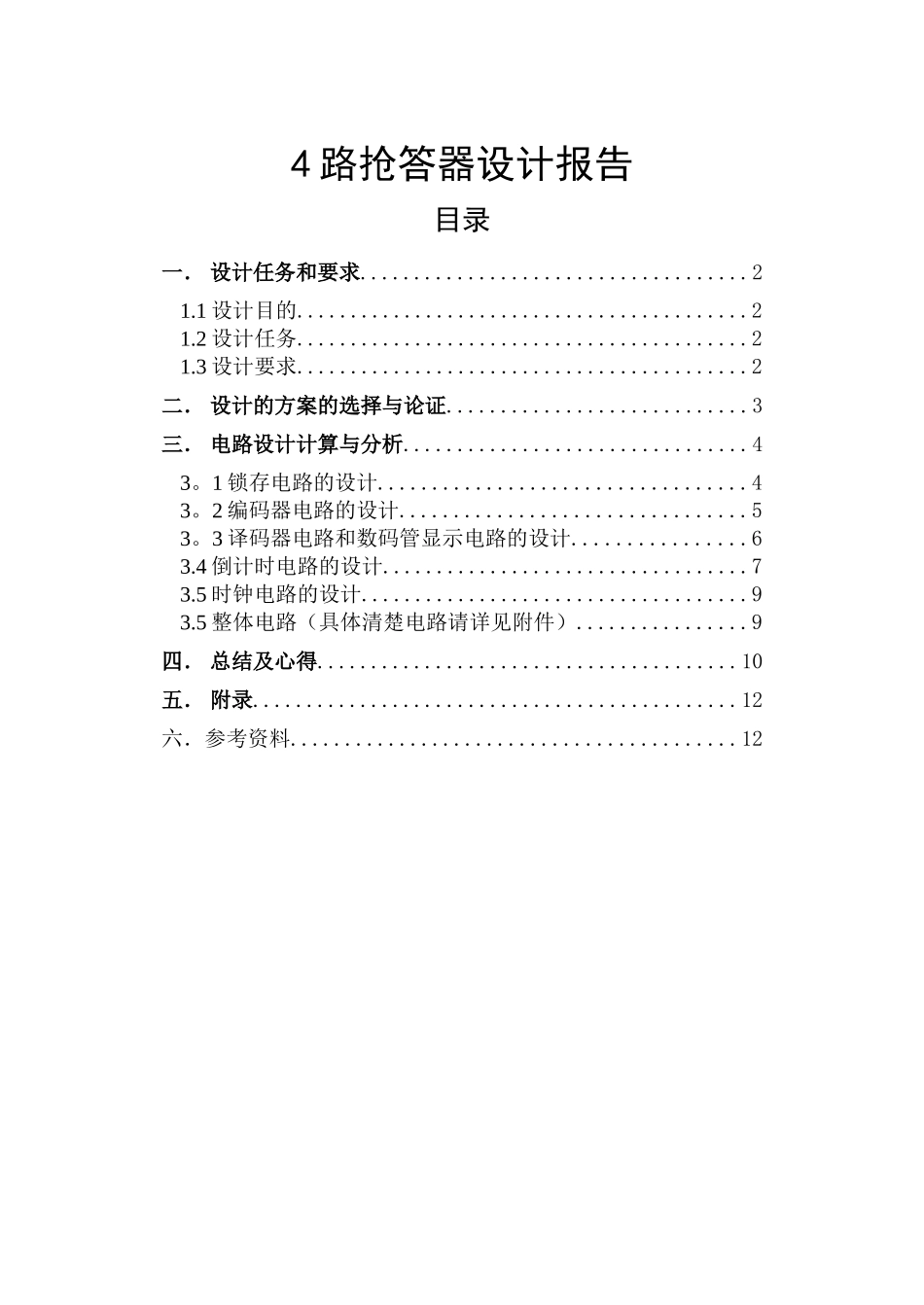

4 路抢答器设计报告目录一． 设计任务和要求....................................21.1 设计目的..........................................21.2 设计任务..........................................21.3 设计要求..........................................2二． 设计的方案的选择与论证............................3三． 电路设计计算与分析................................43。1 锁存电路的设计..................................43。2 编码器电路的设计................................53。3 译码器电路和数码管显示电路的设计................63.4 倒计时电路的设计..................................73.5 时钟电路的设计....................................93.5 整体电路（具体清楚电路请详见附件）................9四． 总结及心得.......................................10五． 附录.............................................12六．参考资料.........................................12一． 设计任务和要求1.1 设计目的（1）掌握数字抢答器的设计方法。(2）学会安装与调试由分立器件与集成电路组成的多级电子电路小系统。1。2 设计任务设计四路抢答器，具体要求如下： （1）主持人按动启动按钮，抢答开始，同时开始 10 秒的倒计时；（2）四名抢答选手编号分别为 1-4,各自控制一个按钮进行抢答，有人按下时,扬声器给出声音提示，倒计时电路停止计时，同时显示抢答选手的号码,。（3）选用 7 段 LED 做显示器。1.3 设计要求(1)合理的设计硬件电路,说明工作原理及设计过程,画出相关的电路原理图（运用 Multisim 电路仿真软件）；（2）选择常用的电器元件(说明电器元件选择的过程和依据）; （3）对电路进行局部或整体仿真分析;（4)根据法律规范要求,按时提交课程设计报告（打印或手写)，并完成相应答辩.二． 设计的方案的选择与论证抢答电路:使用 74ls175 作为锁存电路，当有人抢答时， 利用锁存器的输出信号号将时钟脉冲置零，74ls175 立即被锁存，同时蜂鸣器鸣叫，这时抢答无效，使用 74ls148 作为编码器，对输入的型号进行编码，输出 4 位的 BCD 码,再将这四位的 BCD 码输入共阳极数码管里显示出抢答者的编号。主持人电路：；利用 74ls190 计数器作为倒计时的芯片,当主持人按下抢答按钮时，74ls190 被置九，同时将显示上次抢到题目的选手编号的数码管清零，并开始倒计时,，...
