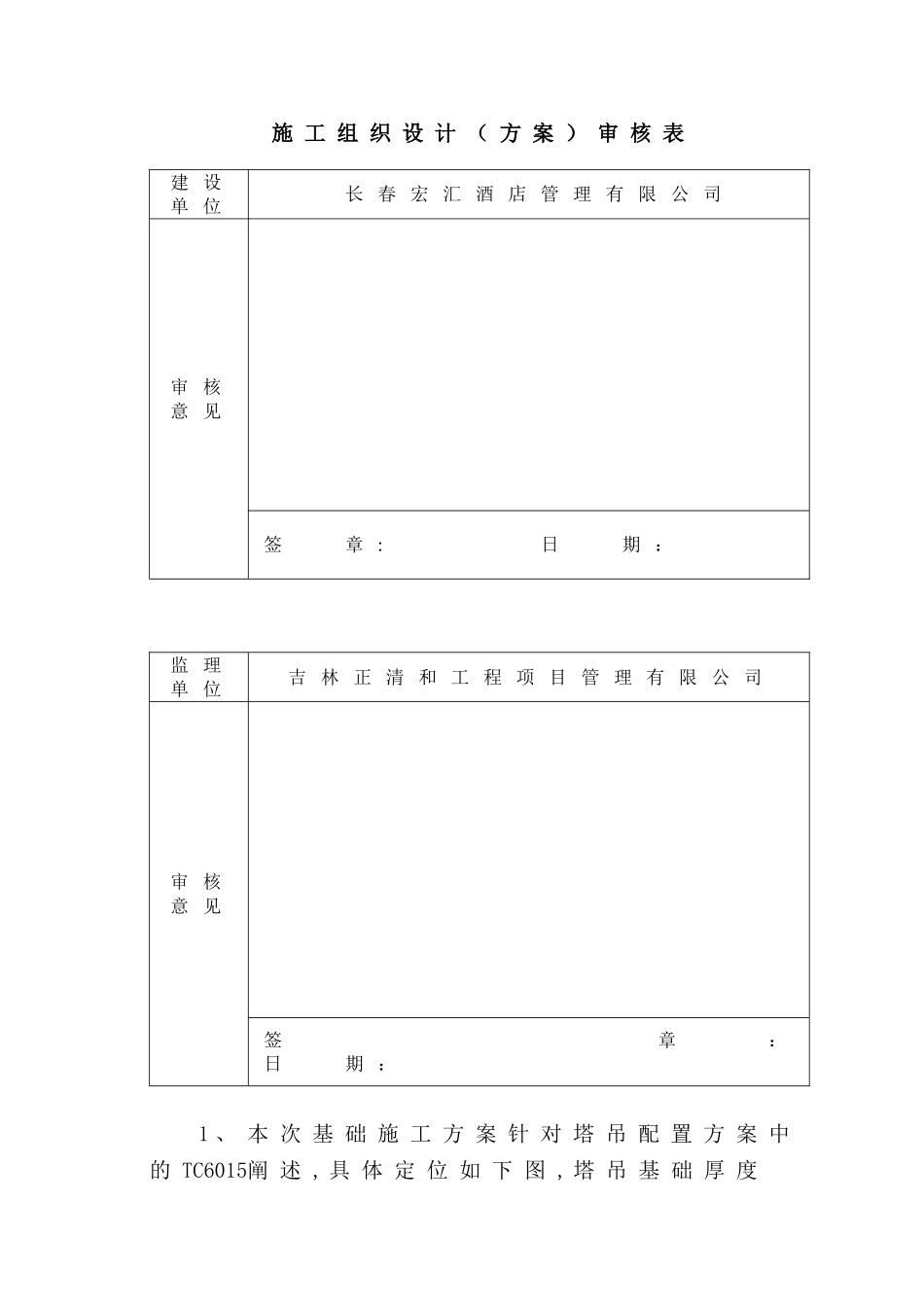

施 工 组 织 设 计 （ 方 案 ） 审 核 表 建 设单 位 长 春 宏 汇 酒 店 管 理 有 限 公 司审 核意 见签 章 : 日 期 ：监 理单 位吉 林 正 清 和 工 程 项 目 管 理 有 限 公 司审 核意 见签 章： 日 期 ：1 、 本 次 基 础 施 工 方 案 针 对 塔 吊 配 置 方 案 中的 TC6015阐 述 , 具 体 定 位 如 下 图 , 塔 吊 基 础 厚 度1 。 4m ， 筏 板 基 础 厚 度 0.8m ， 塔 吊 基 础 顶 面 标 高与 筏 板 基 础 顶 面 标 高 一 致 ， 故 基 础 下 方 4 根 锚杆 施 工 完 成 后 ， 基 槽 开 挖 至 设 计 标 高 再 下 挖0.6m, 具 体 做 法 如 下 图 : 2 、 考 虑 场 地 因 素 及 做 大 满 足 施 工 要 求 ， 塔吊 基 础 位 置 设 于 B—C 轴 与 3—4 轴 附 近 ， 塔 吊 基 础高 1 。 4 米 。 塔 吊 基 础 在 原 有 筏 板 基 础 0.8米 厚 上 ，向 下 挖 0.6米 ， 总 高 度 为 1.4米 . 塔 吊 基 础 与 筏 板共 用 上 排 钢 筋 ， 塔 吊 基 础 主 筋 纵 横 向 均 为 直 径为 25mm 二 级 钢 , 间 距 150mm ， 筏 板 基 础 上 层 主 筋 3-4轴 方 向 为 直 径 25mm 三 级 钢 、 间 距 125mm 、 150 mm ， B-C轴 方 向 为 直 径 22 三 级 钢 间 距 175mm 。 为 保险 起 见 采 纳 最 大 值 ， 所 以 塔 吊 基 础 纵 横 向 均 采纳 直 径 25mm 的 三 级 钢 ， 从 上 至 下 0.8米 处 筏 板 下层 钢 筋 正 常 绑 扎 ， 3 轴 上 两 个 柱 墩 钢 筋 与 筏 板基 础 钢 筋 仍 按 结 构 施 工 图 1—06a， 1-07a 施 工 ， 塔吊 基 础 下 层 用 原 图 纸 钢 筋 .为 起 到 较 好 的 防 水 效 果 ， 在 距 塔 吊 基 础 上顶 面 0 。 5 米 处 四 周 设 止 水 钢 板 共 计 28 米 止 水 钢板 。具 体 见 下 图 ：3 、 塔 吊 基 础 施 工1 ） 、 基 础 开 挖塔 吊 基 础 位 于 B1 区 ， B1 区 基 槽 开 挖 至 设 计标 高 后 ， 塔 吊 基 础 位 置 范 围 内 再 下 挖 0 。 ...
