8421码检测电路的设计

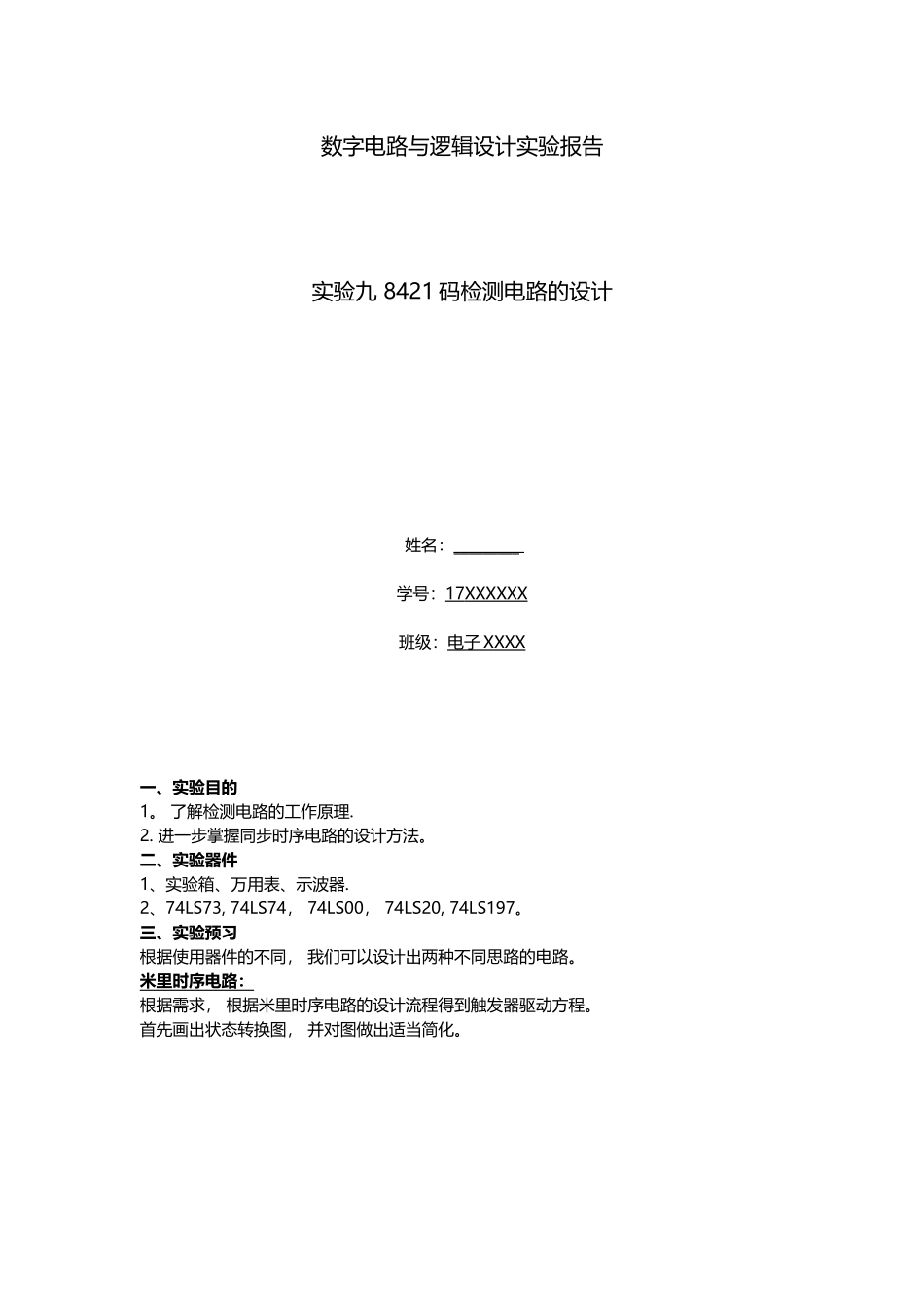

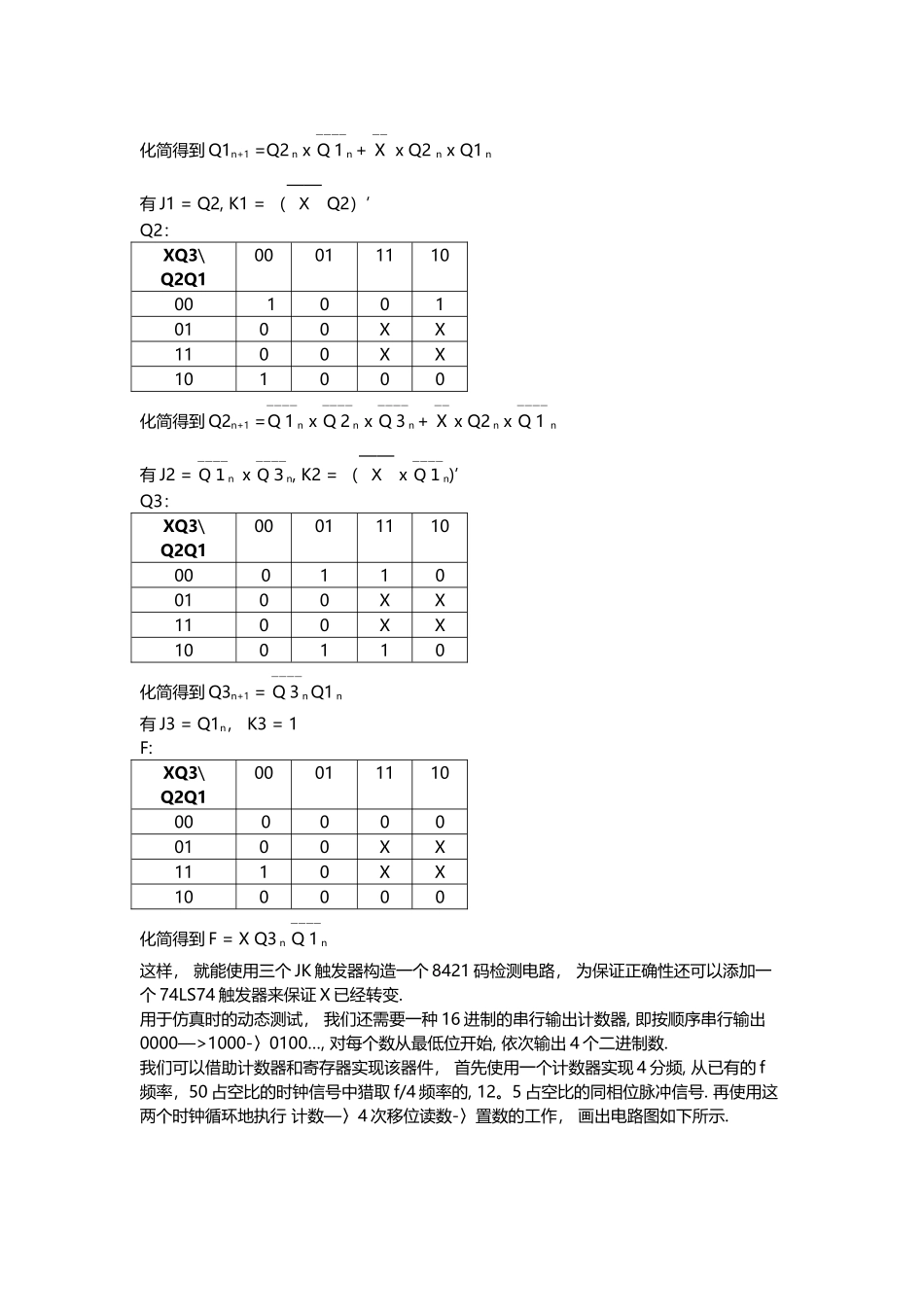

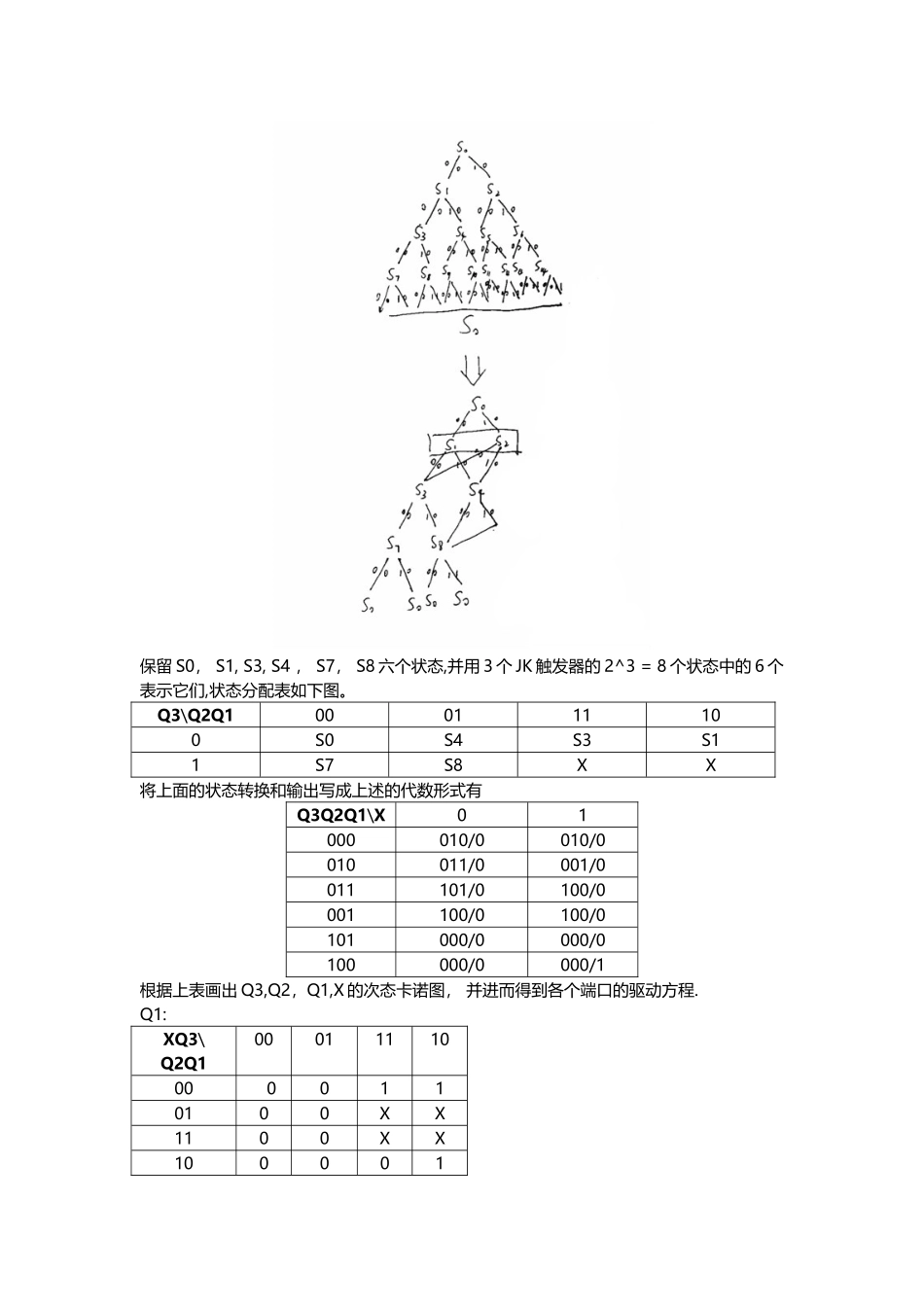

数字电路与逻辑设计实验报告实验九 8421 码检测电路的设计姓名：_ ________ 学号：17 XXXXXX 班级：电子 X XXX 一、实验目的1。 了解检测电路的工作原理.2. 进一步掌握同步时序电路的设计方法。二、实验器件1、实验箱、万用表、示波器.2、74LS73, 74LS74， 74LS00， 74LS20, 74LS197。三、实验预习根据使用器件的不同， 我们可以设计出两种不同思路的电路。米里时序电路：根据需求， 根据米里时序电路的设计流程得到触发器驱动方程。首先画出状态转换图， 并对图做出适当简化。保留 S0， S1, S3, S4 ， S7， S8 六个状态,并用 3 个 JK 触发器的 2^3 = 8 个状态中的 6 个表示它们,状态分配表如下图。Q3\Q2Q1000111100S0S4S3S11S7S8XX将上面的状态转换和输出写成上述的代数形式有Q3Q2Q1\X01000010/0010/0010011/0001/0011101/0100/0001100/0100/0101000/0000/0100000/0000/1根据上表画出 Q3,Q2，Q1,X 的次态卡诺图， 并进而得到各个端口的驱动方程.Q1:XQ3\Q2Q1000111100000110100XX1100XX100001化简得到 Q1n+1 =Q2 n x ——Q——1 n + ——X x Q2 n x Q1 n有 J1 = Q2, K1 = （——X Q2）’Q2：XQ3\Q2Q1000111100010010100XX1100XX101000化简得到 Q2n+1 =——Q——1 n x ——Q——2 n x ——Q——3 n + ——X x Q2 n x ——Q——1 n有 J2 = ——Q——1 n x ——Q——3 n, K2 = （——X x ——Q——1 n)’Q3：XQ3\Q2Q1000111100001100100XX1100XX100110化简得到 Q3n+1 = ——Q——3 n Q1 n有 J3 = Q1n， K3 = 1F:XQ3\Q2Q1000111100000000100XX1110XX100000化简得到 F = X Q3 n ——Q——1 n这样， 就能使用三个 JK 触发器构造一个 8421 码检测电路， 为保证正确性还可以添加一个 74LS74 触发器来保证 X 已经转变.用于仿真时的动态测试， 我们还需要一种 16 进制的串行输出计数器, 即按顺序串行输出0000—>1000-〉0100…, 对每个数从最低位开始, 依次输出 4 个二进制数.我们可以借助计数器和寄存器实现该器件， 首先使用一个计数器实现 4 分频, 从已有的 f频率，50 占空比的时钟信号中猎取 f/4 频率的, 12。5 占空比的同相位脉冲信号. 再使用这两个时钟循环地执行 计数—〉4 次移位读数-〉置数的工作， 画出电路图如下所示.其输出波形的一个周期如下面的波形图所示:靠上信号为器件输出, 靠下信号为时...
