Agilent-86100A眼图仪设定指引内容

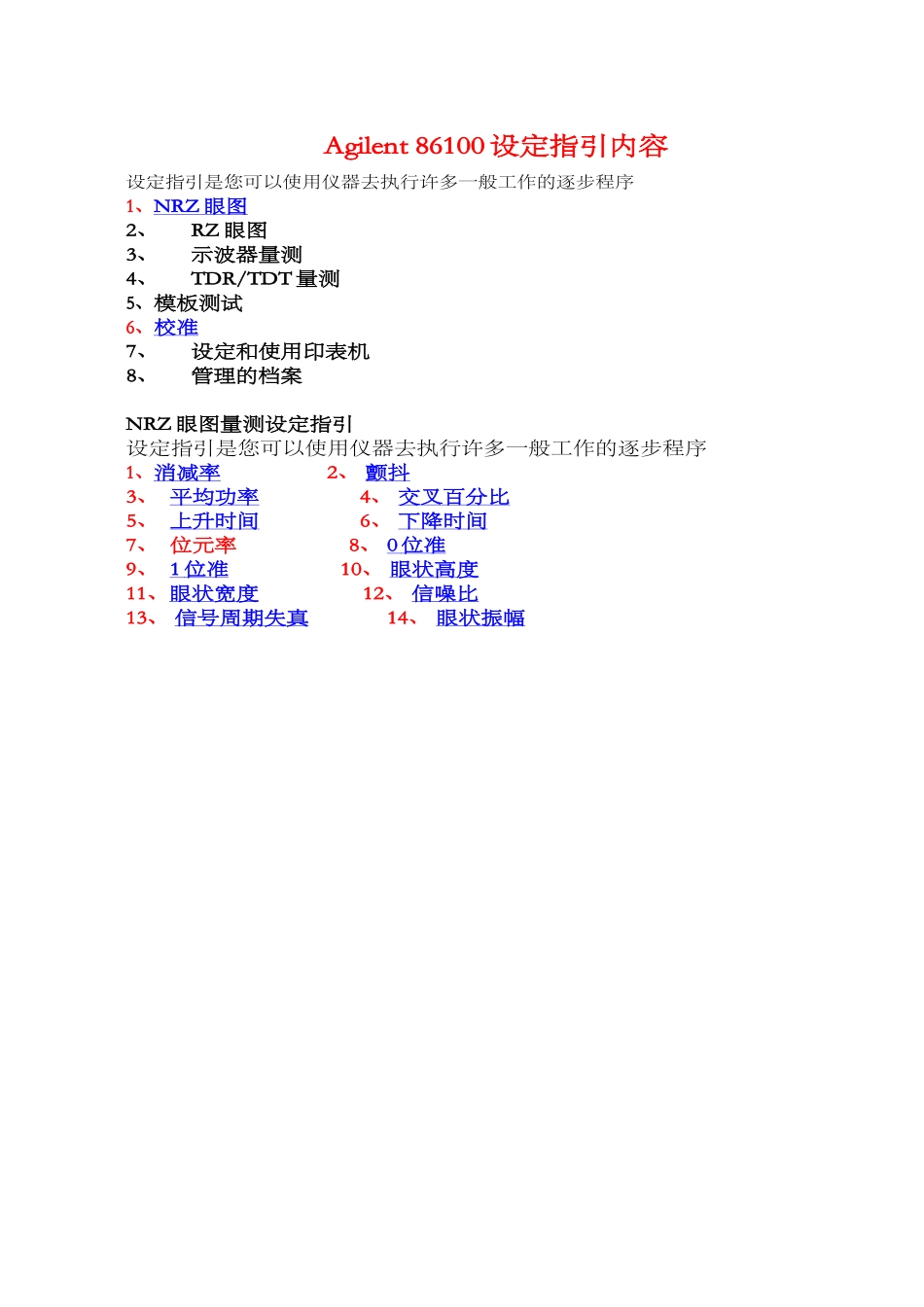

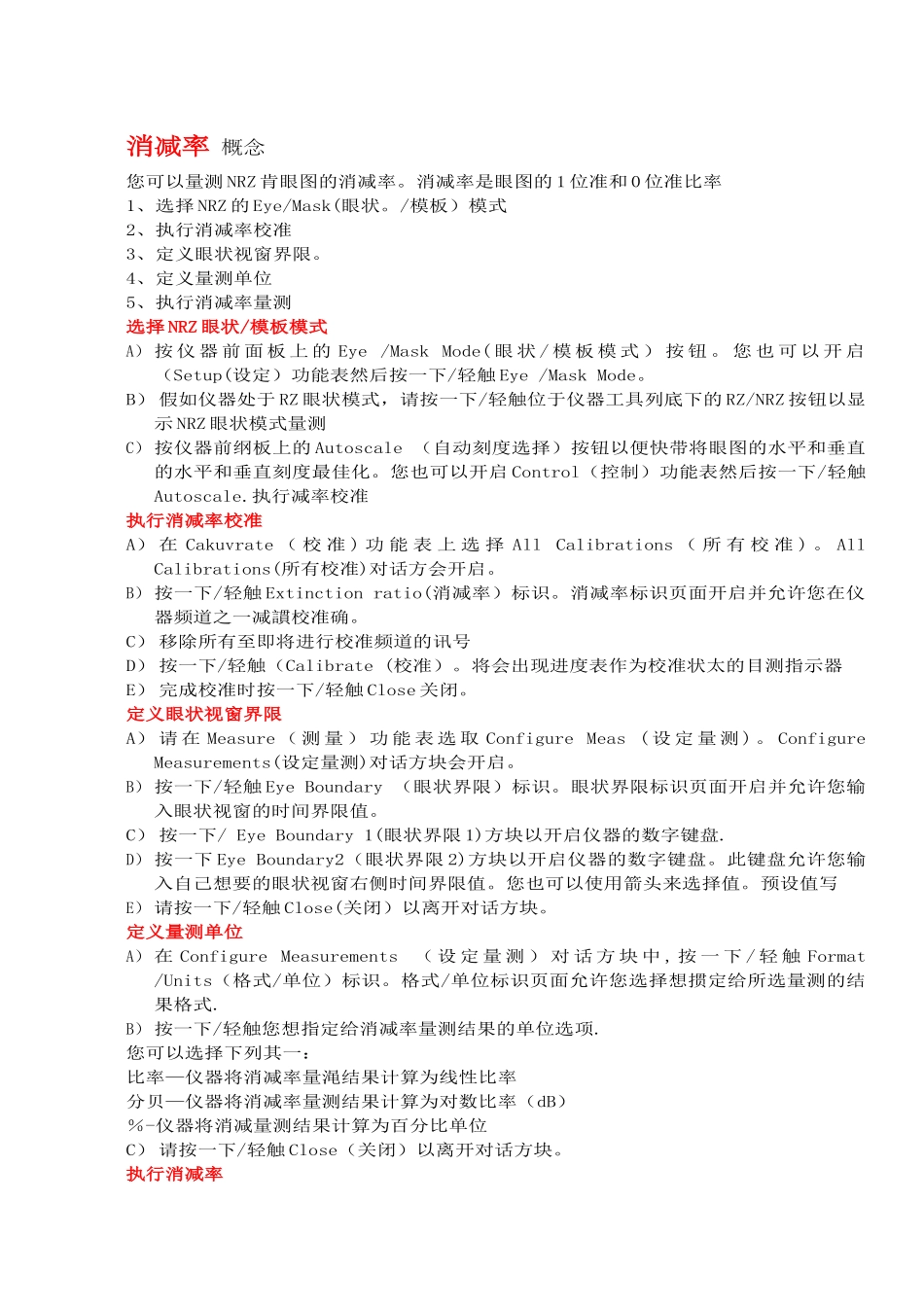

Agilent 86100 设定指引内容设定指引是您可以使用仪器去执行许多一般工作的逐步程序1、NRZ 眼图 2、RZ 眼图3、示波器量测4、TDR/TDT 量测5、模板测试6、校准 7、设定和使用印表机8、管理的档案NRZ 眼图量测设定指引设定指引是您可以使用仪器去执行许多一般工作的逐步程序1、消减率 2、 颤抖3、 平均功率 4、 交叉百分比5、 上升时间 6、 下降时间7、 位元率 8、 0 位准 9、 1 位准 10、 眼状高度11、眼状宽度 12、 信噪比 13、 信号周期失真 14、 眼状振幅消减率 概念您可以量测 NRZ 肯眼图的消减率。消减率是眼图的 1 位准和 0 位准比率1、选择 NRZ 的 Eye/Mask(眼状。/模板）模式2、执行消减率校准3、定义眼状视窗界限。4、定义量测单位5、执行消减率量测选择 NRZ 眼状/模板模式A） 按 仪 器 前 面 板 上 的 Eye /Mask Mode( 眼 状 / 模 板 模 式 ） 按 钮 。 您 也 可 以 开 启（Setup(设定）功能表然后按一下/轻触 Eye /Mask Mode。B） 假如仪器处于 RZ 眼状模式，请按一下/轻触位于仪器工具列底下的 RZ/NRZ 按钮以显示 NRZ 眼状模式量测C） 按仪器前纲板上的 Autoscale （自动刻度选择）按钮以便快带将眼图的水平和垂直的水平和垂直刻度最佳化。您也可以开启 Control（控制）功能表然后按一下/轻触Autoscale.执行减率校准执行消减率校准A） 在 Cakuvrate （ 校 准 ) 功 能 表 上 选 择 All Calibrations （ 所 有 校 准 ) 。 All Calibrations(所有校准)对话方会开启。B） 按一下/轻触 Extinction ratio(消减率）标识。消减率标识页面开启并允许您在仪器频道之一减謴校准确。C） 移除所有至即将进行校准频道的讯号D） 按一下/轻触（Calibrate (校准）。将会出现进度表作为校准状太的目测指示器E） 完成校准时按一下/轻触 Close 关闭。定义眼状视窗界限A） 请 在 Measure （ 测 量 ） 功 能 表 选 取 Configure Meas ( 设 定 量 测 ) 。 Configure Measurements(设定量测)对话方块会开启。B） 按一下/轻触 Eye Boundary （眼状界限）标识。眼状界限标识页面开启并允许您输入眼状视窗的时间界限值。C） 按一下/ Eye Boundary 1(眼状界限 1)方块以开启仪器的数字键盘.D） 按一下 Eye Boundary2（眼状界限 2)方块以开启仪器的数字键盘。此键盘允许您输入自己想要的眼状视窗右侧时间...
