creo关系式建模教程

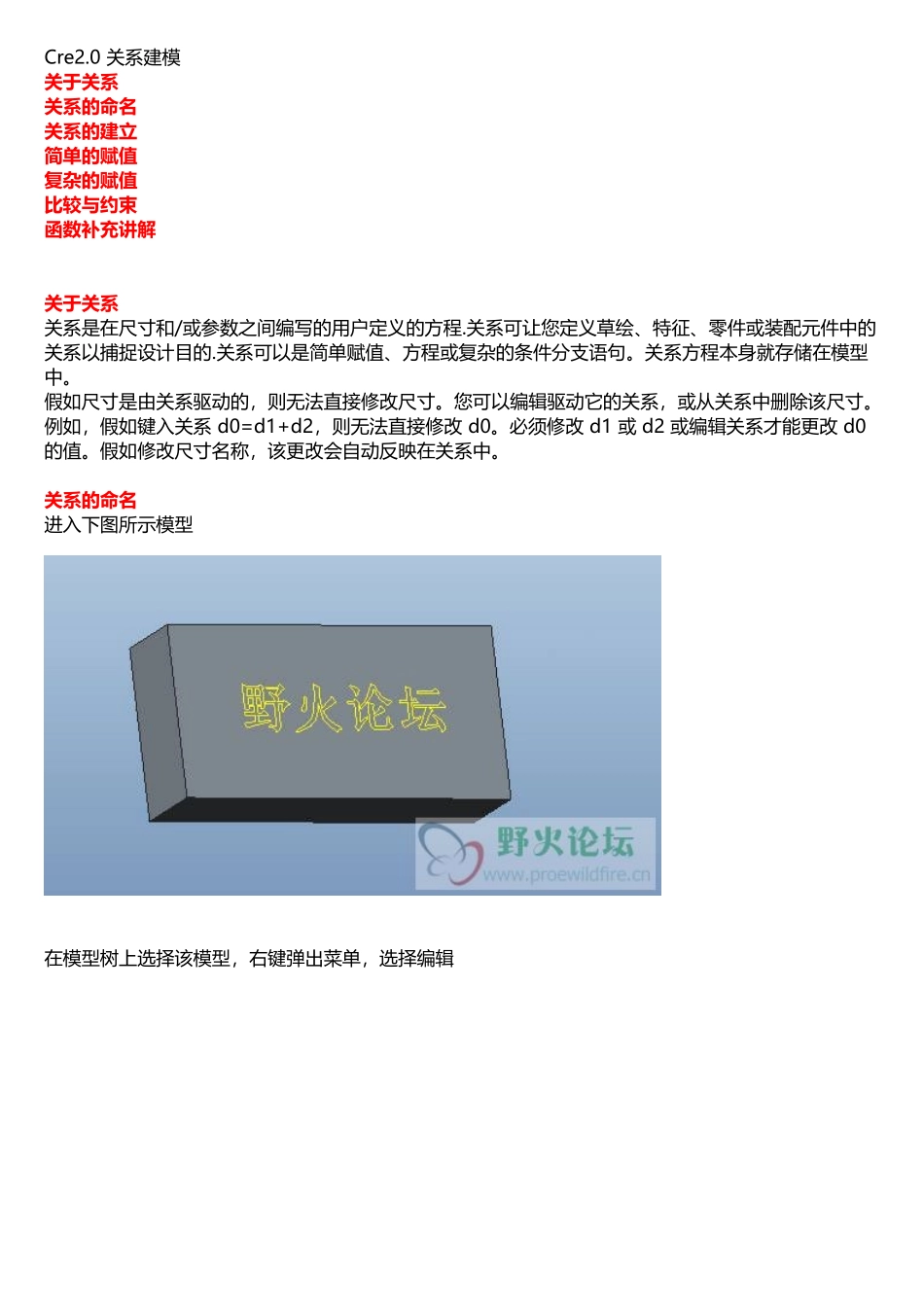

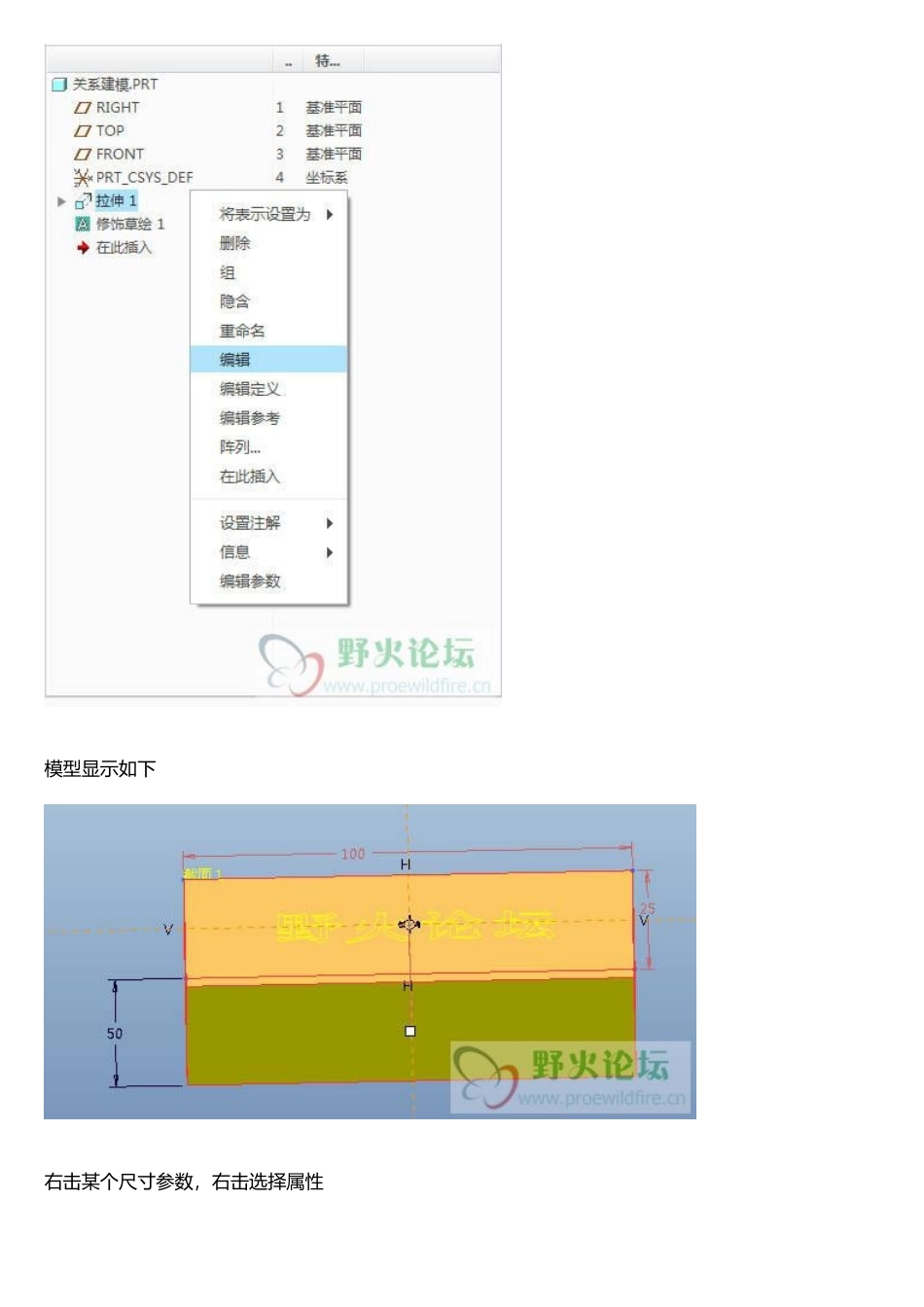

Cre2.0 关系建模关于关系关系的命名关系的建立简单的赋值复杂的赋值比较与约束函数补充讲解关于关系关系是在尺寸和/或参数之间编写的用户定义的方程.关系可让您定义草绘、特征、零件或装配元件中的关系以捕捉设计目的.关系可以是简单赋值、方程或复杂的条件分支语句。关系方程本身就存储在模型中。假如尺寸是由关系驱动的，则无法直接修改尺寸。您可以编辑驱动它的关系，或从关系中删除该尺寸。例如，假如键入关系 d0=d1+d2，则无法直接修改 d0。必须修改 d1 或 d2 或编辑关系才能更改 d0 的值。假如修改尺寸名称，该更改会自动反映在关系中。关系的命名进入下图所示模型在模型树上选择该模型，右键弹出菜单，选择编辑模型显示如下右击某个尺寸参数，右击选择属性弹出如下界面将名称改为 gao依次更改其他两个尺寸为 chang 、 kuan关系的建立同样在模型的“编辑"状态下,按下图操作进入关系对话框此时可以看见我们刚才命名的尺寸驱动下面我们添加简单的关系输入 chang=kuan＊2输入时,单击模型中的相应尺寸，可以在关系的对话框中直接显示单击确定，并重新生成模型(Ctrl+G），可以看到变化简单的赋值进入刚才的关系编辑窗口，输入以下关系式kuan=10chang=15gao=5关系式的含义是宽=10长=15高=5确定并重新生成模型复杂的赋值进入刚才的关系编辑窗口，输入以下关系式kuan=50chang=kuan＊2/3gao=(chang+kuan)/2关系式的含义是宽=50长=宽*2/3高=（长+宽）/2单击确定并重新生产模型此时我们编辑该模型，并选择高度尺寸，进行改修；系统会提示不能修改，并给吃该尺寸是由哪几个关系尺寸驱动的比较与约束进入刚才的关系编辑窗口，输入以下关系式chang=kuan＊1。5if kuan〉50gao=50endifif kuan<=50gao=20endif关系式的含义是长=宽*1。5假如宽＞50高=20假如宽≤50高=20然后我们修改高的尺寸为 60，并重新生产模型修改高的尺寸为 5，并重新生产模型下面我们将关系的约束，我们保证该立方体的体积为 1000，让模型自动对参数进行调整SLVEchang＊kuan＊gao = 1000chang=kuan*2FR chang kuan关系式的含义是计算方程长*宽＊高=1000长=宽*1。5长、宽为关系变量在该方程中，chang、kuan 尺寸是关系是指定的，gao 尺寸通过用户修改我们修改高度尺寸为 10，看模型的变化再改为 15函数补充讲解符号多种尺寸类型都使用后跟索引编号的符号代码：“尺寸”（Dimensins) – 以下是不同的尺寸语法: d# -“零件”或“装配”模式下的尺寸。d#:＃ ...
