EMC-CX系列存储日常管理维护和故障排除手册

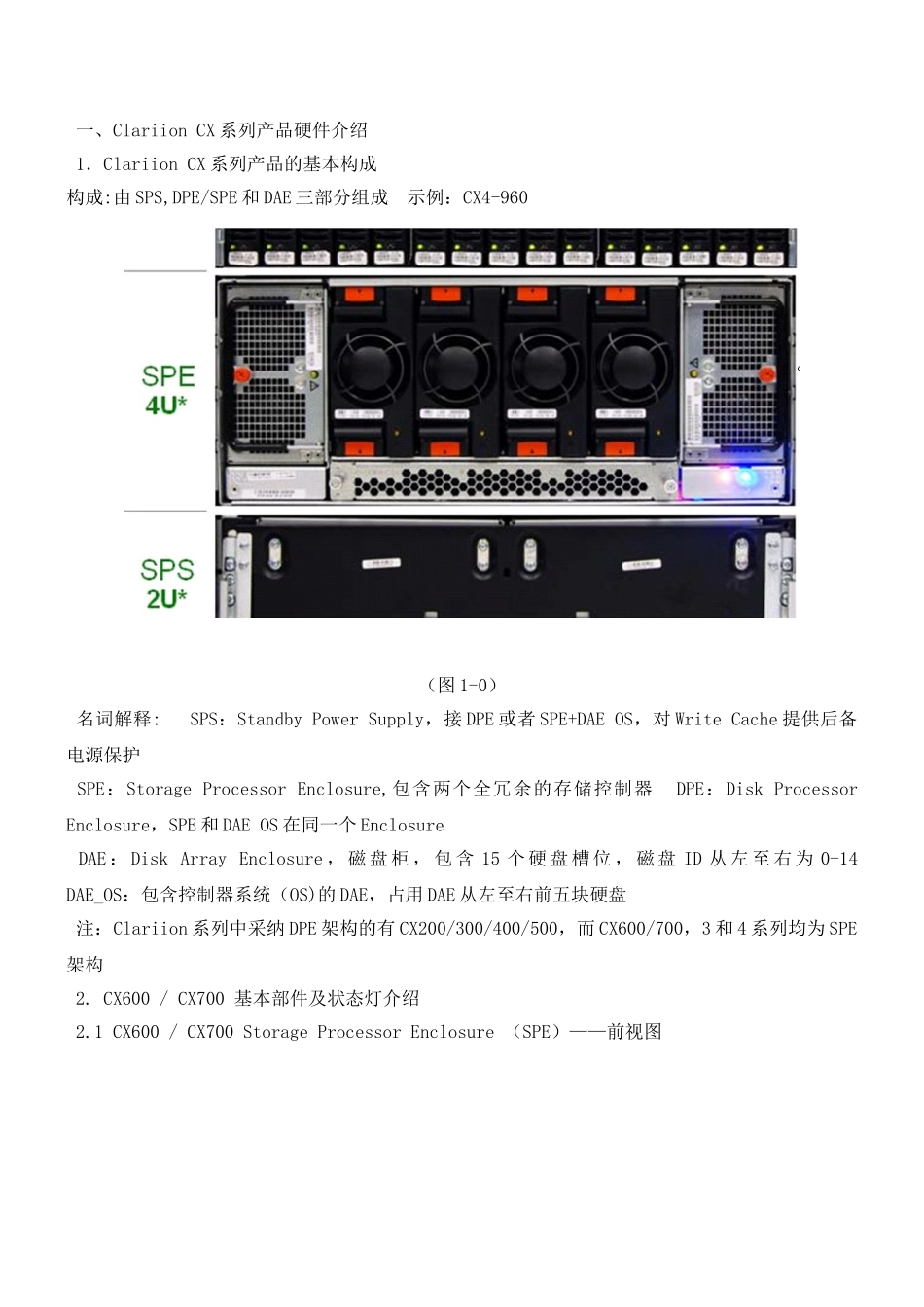

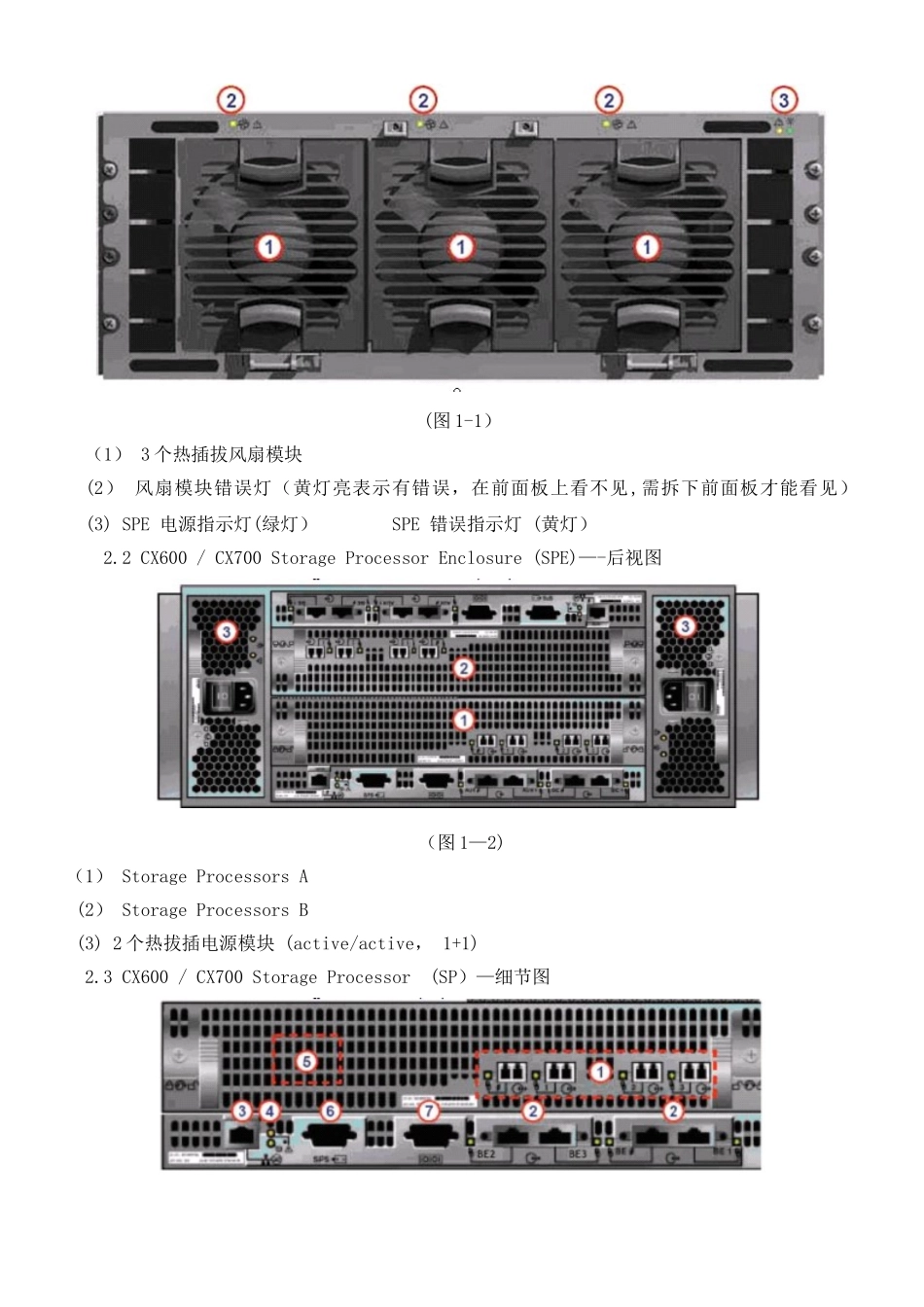

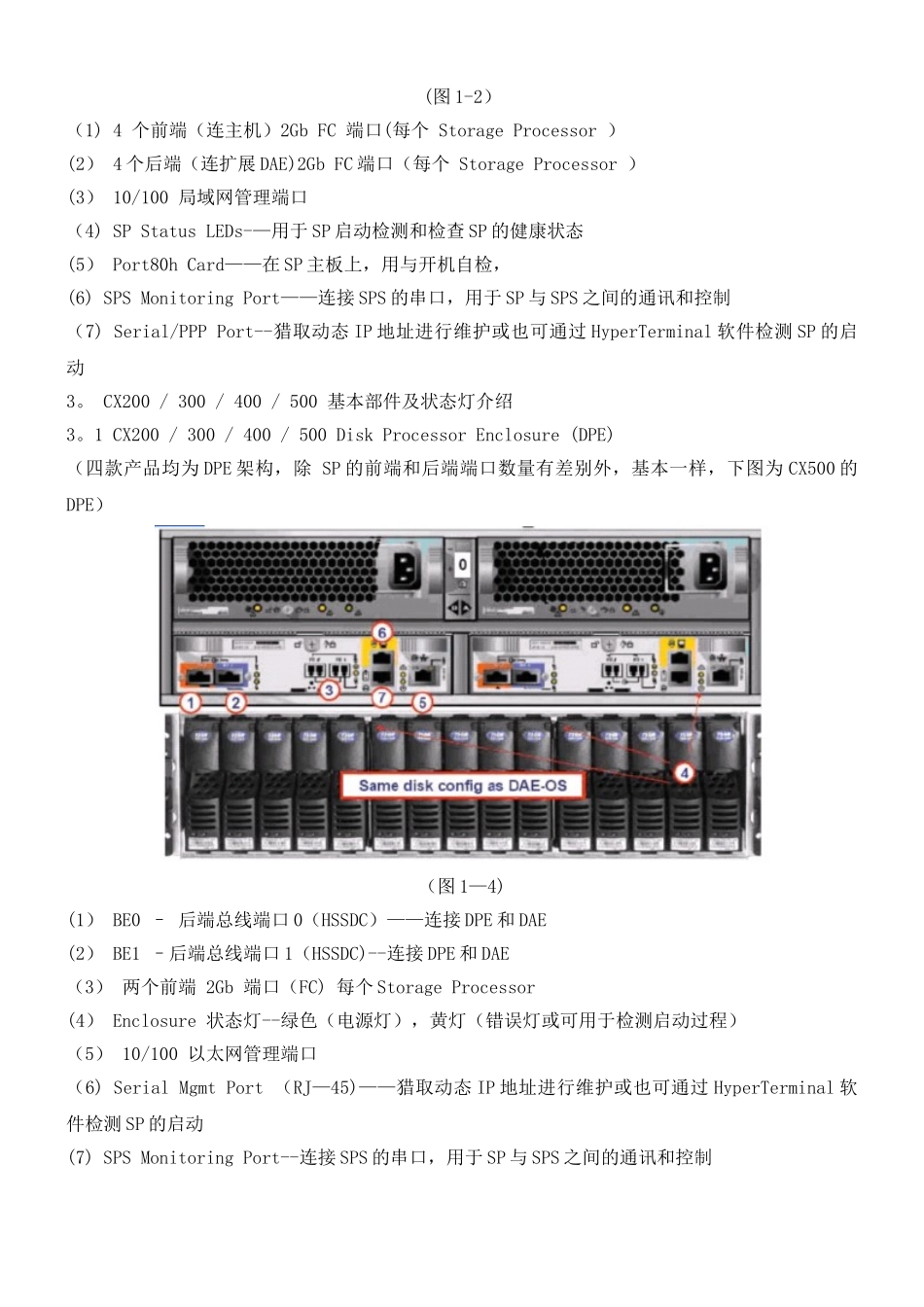

一、Clariion CX 系列产品硬件介绍 1．Clariion CX 系列产品的基本构成 构成:由 SPS,DPE/SPE 和 DAE 三部分组成 示例：CX4-960（图 1-0） 名词解释: SPS：Standby Power Supply，接 DPE 或者 SPE+DAE OS，对 Write Cache 提供后备电源保护 SPE：Storage Processor Enclosure,包含两个全冗余的存储控制器 DPE：Disk Processor Enclosure，SPE 和 DAE OS 在同一个 Enclosure DAE ： Disk Array Enclosure ， 磁 盘 柜 ， 包 含 15 个 硬 盘 槽 位 ， 磁 盘 ID 从 左 至 右 为 0-14 DAE_OS：包含控制器系统（OS)的 DAE，占用 DAE 从左至右前五块硬盘 注：Clariion 系列中采纳 DPE 架构的有 CX200/300/400/500，而 CX600/700，3 和 4 系列均为 SPE架构 2. CX600 / CX700 基本部件及状态灯介绍 2.1 CX600 / CX700 Storage Processor Enclosure （SPE）——前视图(图 1-1）（1） 3 个热插拔风扇模块 (2） 风扇模块错误灯（黄灯亮表示有错误，在前面板上看不见,需拆下前面板才能看见） (3) SPE 电源指示灯(绿灯） SPE 错误指示灯 (黄灯） 2.2 CX600 / CX700 Storage Processor Enclosure (SPE)—-后视图（图 1—2)（1） Storage Processors A (2） Storage Processors B (3) 2 个热拔插电源模块 (active/active， 1+1) 2.3 CX600 / CX700 Storage Processor (SP）—细节图(图 1-2）（1) 4 个前端（连主机）2Gb FC 端口(每个 Storage Processor ）(2） 4 个后端（连扩展 DAE)2Gb FC 端口（每个 Storage Processor ）(3） 10/100 局域网管理端口 （4) SP Status LEDs-—用于 SP 启动检测和检查 SP 的健康状态 (5） Port80h Card——在 SP 主板上，用与开机自检， (6) SPS Monitoring Port——连接 SPS 的串口，用于 SP 与 SPS 之间的通讯和控制 （7) Serial/PPP Port--猎取动态 IP 地址进行维护或也可通过 HyperTerminal 软件检测 SP 的启动 3。 CX200 / 300 / 400 / 500 基本部件及状态灯介绍 3。1 CX200 / 300 / 400 / 500 Disk Processor Enclosure (DPE) （四款产品均为 DPE 架构，除 SP 的前端和后端端口数量有差别外，基本一样，下图为 CX500 的DPE）（图 1—4)(1） BE0 – 后端总线端口 0（HSSDC）——连接 DPE 和 DAE ...
