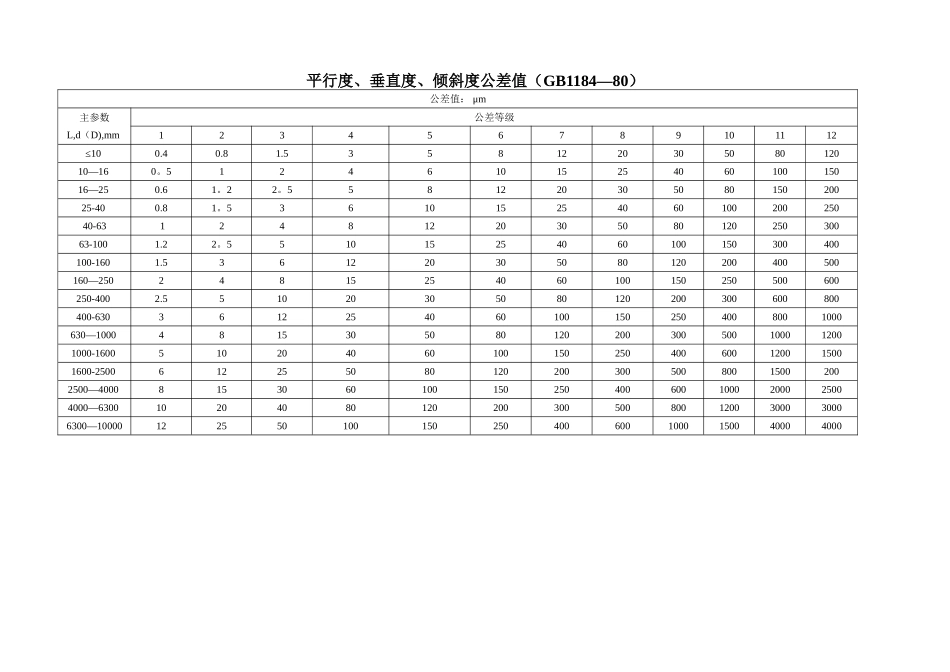

GB1184-80平行度、垂直度、倾斜度公差值

平行度、垂直度、倾斜度公差值（GB1184—80）公差值： μm主参数L,d（D),mm 公差等级123456789101112≤10 0.40.81.5358122030508012010—16 0。51246101525406010015016—25 0.61。22。558122030508015020025-40 0.81。536101525406010020025040-63 1248122030508012025030063-100 1.22。551015254060100150300400100-160 1.5361220305080120200400500160—250 24815254060100150250500600250-400 2.551020305080120200300600800400-630 36122540601001502504008001000630—1000 4815305080120200300500100012001000-1600 510204060100150250400600120015001600-2500 61225508012020030050080015002002500—4000 81530601001502504006001000200025004000—6300 102040801202003005008001200300030006300—100001225501001502504006001000150040004000应用举例:高 精 度 机床 测 量 仪器 及 量 具等主要基 准 面 和工作面.(1）.平行度：精密机床、测量仪、量具以及模具基准面和工作面。精密机床上重要箱体主轴孔对基准面的要求,尾架孔对孔的要求.(2 ） 。 垂 直 度 和 倾 斜度：精密机床导轨、普通机床主要导轨、机床主轴轴向定位面、精密机床主轴轴肩端面、滚动轴承座圈端面、齿轮测量仪的心轴、光学分度头心、涡轮轴端面、精密刀具、量具的工作面和基准面。(1）。平行度:普通机床、测量仪、量具及模具的基准面和工作面，高精度轴承座圈、端面、挡圈的端面。机床主轴孔对基准面的要求， 重要轴承孔对基准面要求， 床头箱体重要孔间距要求，一般减速器壳体孔，齿轮泵的轴孔端面等。（2)。垂直度和倾斜度:普通机床导轨、精密机床重要零件、机床重要支承面、普通机床主轴偏摆、发动机轴和离合器凸缘，气缸的支承面、装 C、D 级轴承的箱体的凸肩、液压传动轴瓦端面、涡轮盘端面、刀、量具工作面和基准面等.（1)。平行度：一般机床零件的工作面或基准面,压力机和锻锤的工作面，中等精度钻模的工作面，一般刀、量、模具.机床一般轴承孔对基准面的要求,床头箱一般孔间要求,气缸轴线， 变速器箱孔，主轴花键对定心直径， 重型机械轴承盖的端面，卷扬机、手动传动装置中的传动轴.（2）。垂直度和倾斜度:低精度机床主要基准面和工作面,回转工作台端面跳动,一般导轨、主轴箱体孔、刀架、砂轮架及工作台回转中心机床轴肩、气缸配合面对其轴线, 活塞销孔对活塞中心线,以及装 F、G 级轴承壳体孔的轴线等、压缩机气...
