IP电话网设计方案

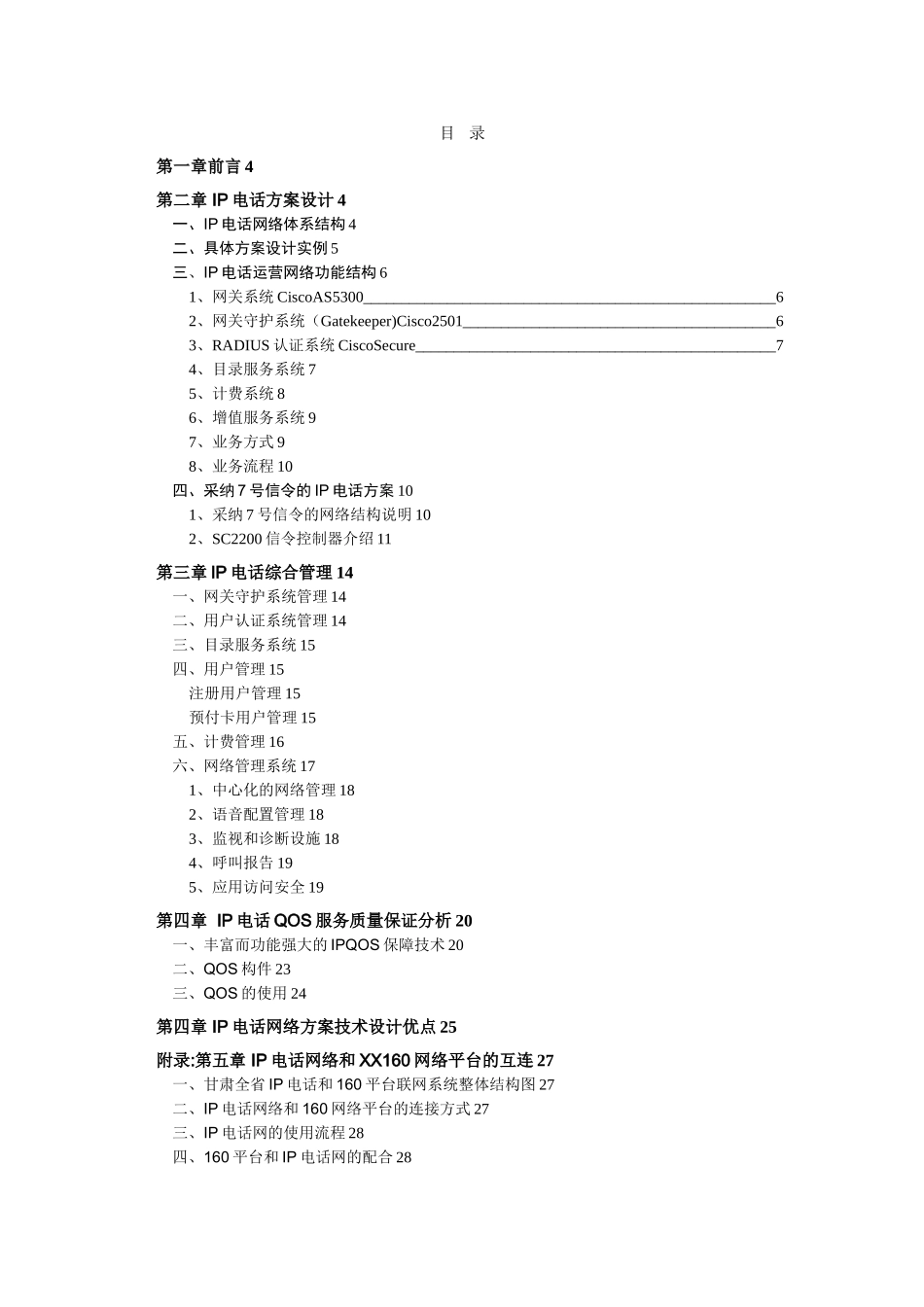

IP 电话网设计方案目 录第一章前言 4第二章 IP 电话方案设计 4一、IP 电话网络体系结构 4二、具体方案设计实例 5三、IP 电话运营网络功能结构 61、网关系统 CiscoAS5300______________________________________________________62、网关守护系统（Gatekeeper)Cisco2501_________________________________________63、RADIUS 认证系统 CiscoSecure_______________________________________________74、目录服务系统 75、计费系统 86、增值服务系统 97、业务方式 98、业务流程 10四、采纳 7 号信令的 IP 电话方案 101、采纳 7 号信令的网络结构说明 102、SC2200 信令控制器介绍 11第三章 IP 电话综合管理 14一、网关守护系统管理 14二、用户认证系统管理 14三、目录服务系统 15四、用户管理 15注册用户管理 15预付卡用户管理 15五、计费管理 16六、网络管理系统 171、中心化的网络管理 182、语音配置管理 183、监视和诊断设施 184、呼叫报告 195、应用访问安全 19第四章 IP 电话 QOS 服务质量保证分析 20一、丰富而功能强大的 IPQOS 保障技术 20二、QOS 构件 23三、QOS 的使用 24第四章 IP 电话网络方案技术设计优点 25附录:第五章 IP 电话网络和 XX160 网络平台的互连 27一、甘肃全省 IP 电话和 160 平台联网系统整体结构图 27二、IP 电话网络和 160 网络平台的连接方式 27三、IP 电话网的使用流程 28四、160 平台和 IP 电话网的配合 28五、GK 和省中心的配合 28第一章 前言随着数据通信网络技术的飞速进展和 Internet 的普及,TCP/IP 协议已经成为占主导和统治地位的网络技术。在 IP 网络的基础上提供各种类型的服务包括传统的电信语音业务也已经成为当前通信网络技术进展的热门技术和重要趋势。由于其在价格和灵活性等方面的优势，在 IP 和分组网络上传输语音信息已对于传统的电信业务提出了严峻的挑战，对其他的服务供应商提供了难得的商业机遇。在这样的背景下，全国各地电信局和 ISP 建设 IP 电话网是非常及时、适当和必要的。 深圳 XX 网络通信技术有限公司多年来在建设大型的网络工程上积累了丰富的工程和设计经验，尤其在多媒体、各种类型的接入网络、多服务业务骨干网络的建设方面拥有独到的优势和经验。CISCO 公司是世界上最大的网络设备供应商，它不仅在 IP 领域是领导者,而且在 IP 电话网也是先行者,CISCO 公司是目前全球最大...
