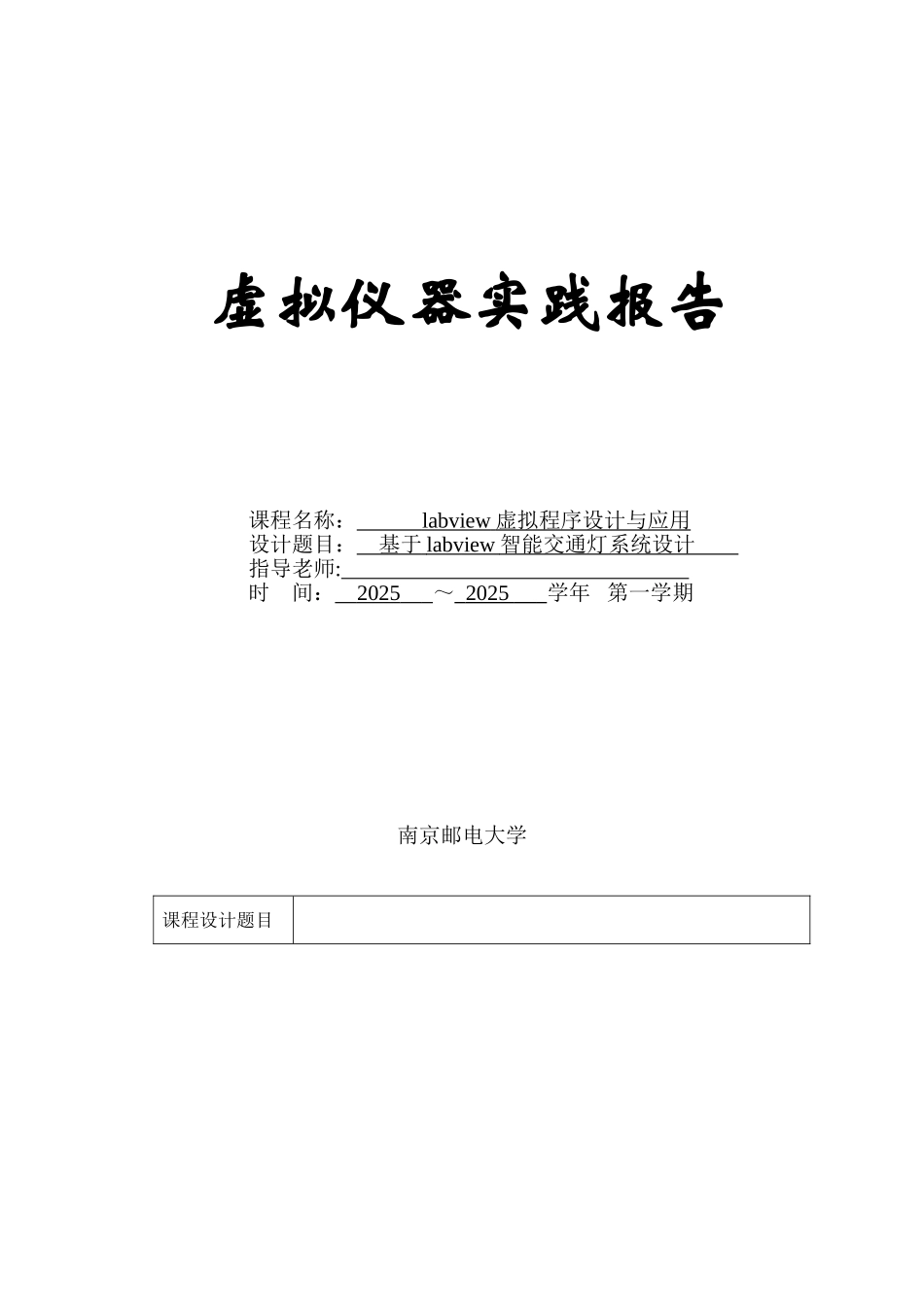

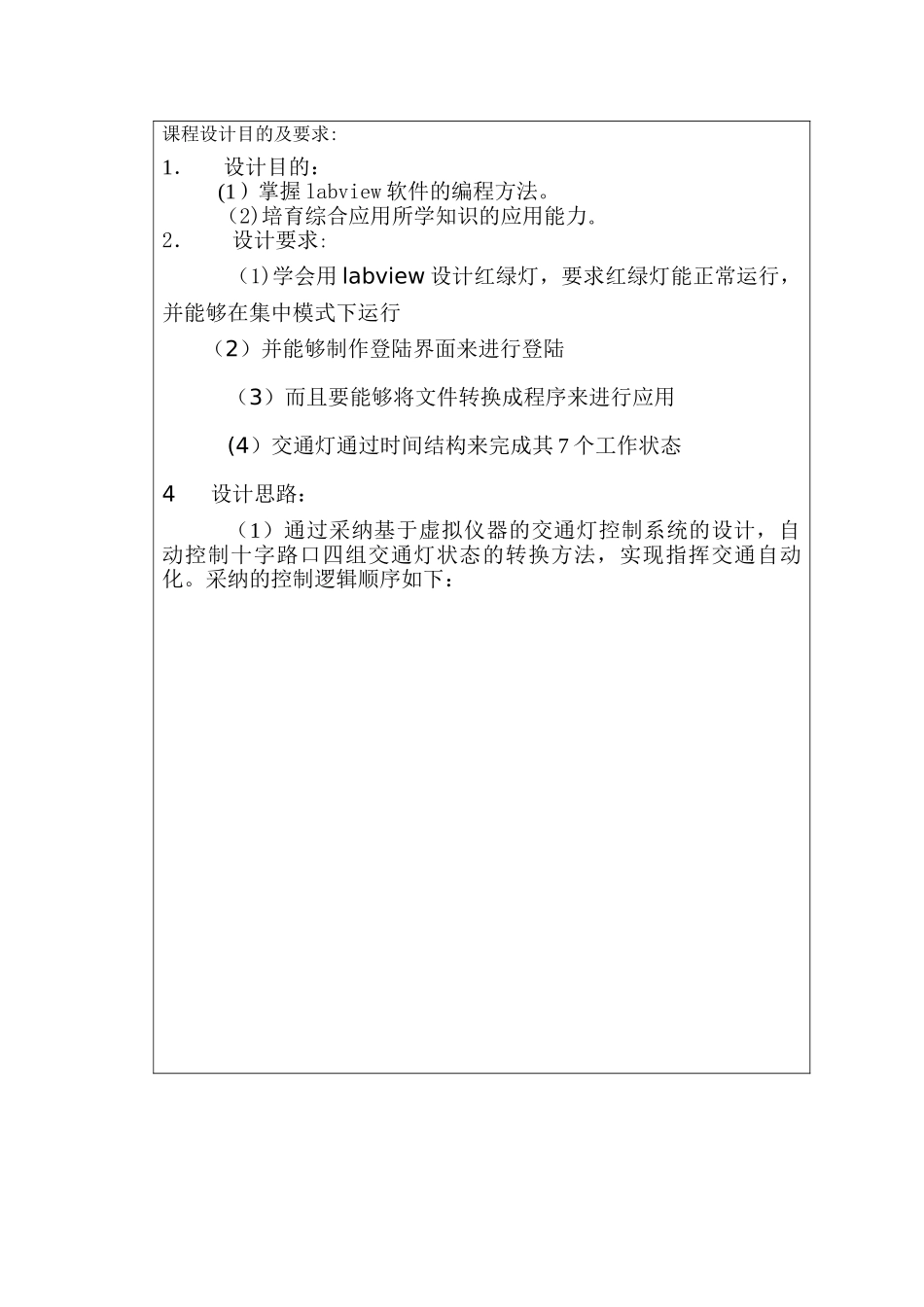

虚拟仪器实践报告课程名称： labview 虚拟程序设计与应用 设计题目： 基于 labview 智能交通灯系统设计 指导老师: 时 间： 2025 ～ 2025 学年 第一学期南京邮电大学课程设计题目课程设计目的及要求:1． 设计目的：(1）掌握 labview 软件的编程方法。（2)培育综合应用所学知识的应用能力。2． 设计要求: （1)学会用 labview 设计红绿灯，要求红绿灯能正常运行，并能够在集中模式下运行 （2）并能够制作登陆界面来进行登陆（3）而且要能够将文件转换成程序来进行应用(4）交通灯通过时间结构来完成其 7 个工作状态4 设计思路：（1）通过采纳基于虚拟仪器的交通灯控制系统的设计，自动控制十字路口四组交通灯状态的转换方法，实现指挥交通自动化。采纳的控制逻辑顺序如下：课程设计详细内容：1．4 组灯全部灭2.东西通行3 四组灯灭4.东西黄个闪耀5。南北通行6。四组灯灭7 南北黄灯闪耀 B．通过循环结构使交通灯持续工作C．前面板设计1．绘制出前面板需要用到是 12 盏灯，其中的 12 盏灯,在控件选板中选择指示灯将它放在前面板合适的位置,单击鼠标右键,更改指示灯的属性，做出一个合适的指示灯，再用框将每组灯框起来，做成一个交通灯.2.最后利用 led 等来进行倒计时1． 通过设计两个布尔数组实现两个 led 灯。2． 通过循环数除 10 取商取余来控制十位和个位的数字显示.3． 通过七个布尔量的亮灭来实现 1—9 数字的显示3.交通管制模式1）．通过一个布尔按钮控制交通管制模式是否开启以及五种管制模式第一种全部黄维修模式三向禁行东西红南北绿东西绿南北红最后制作登陆界面以及转换成应用程序注：可另附页课程设计总结及体会： 学生（签字） 王佐森 __2025___年_12____月_19____日指导老师评语：课程设计成绩： 指导老师（签字)_______________ _____年_____月_____日教研室意见： 教研室主任（签字） _____年_____月_____日
