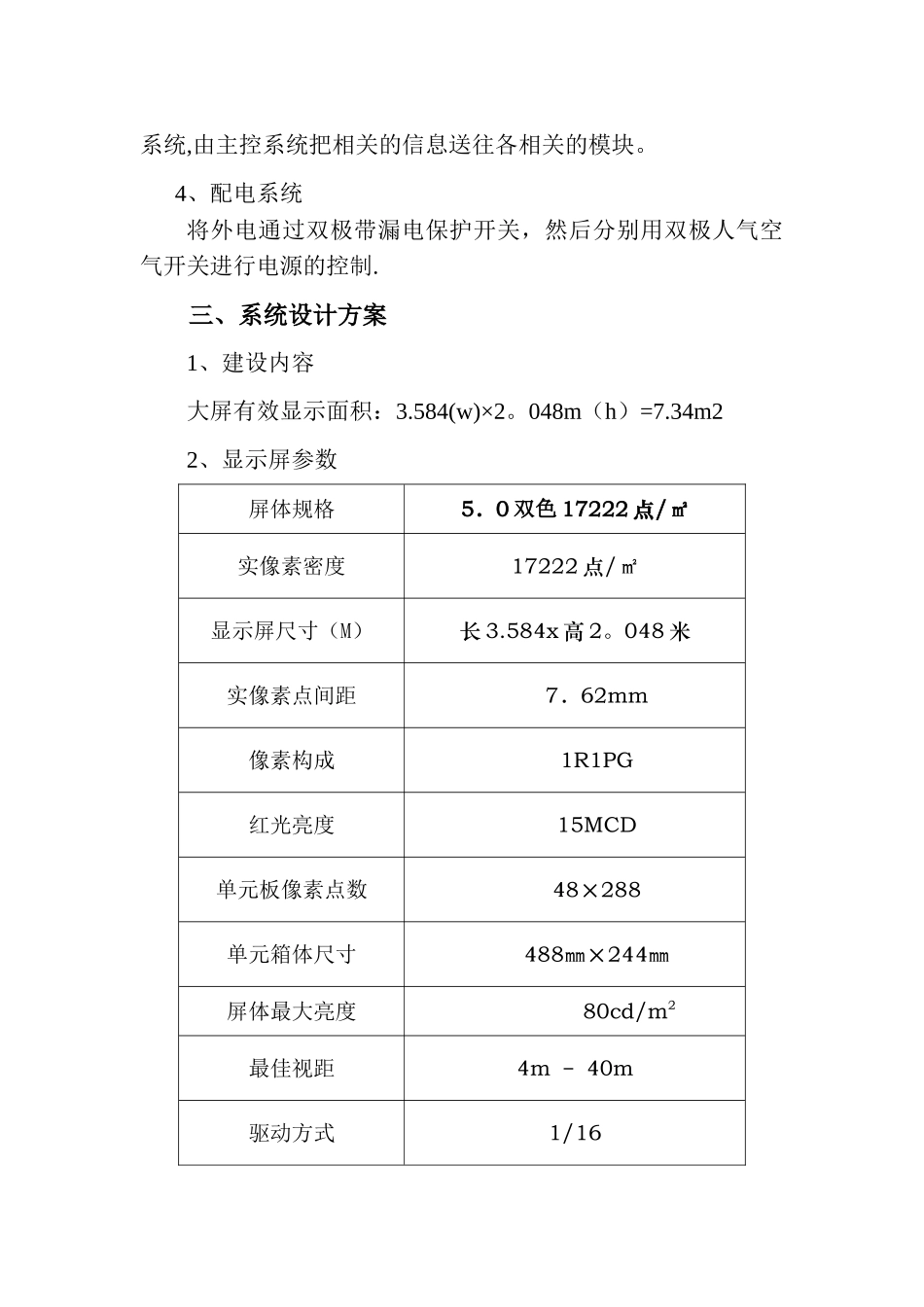

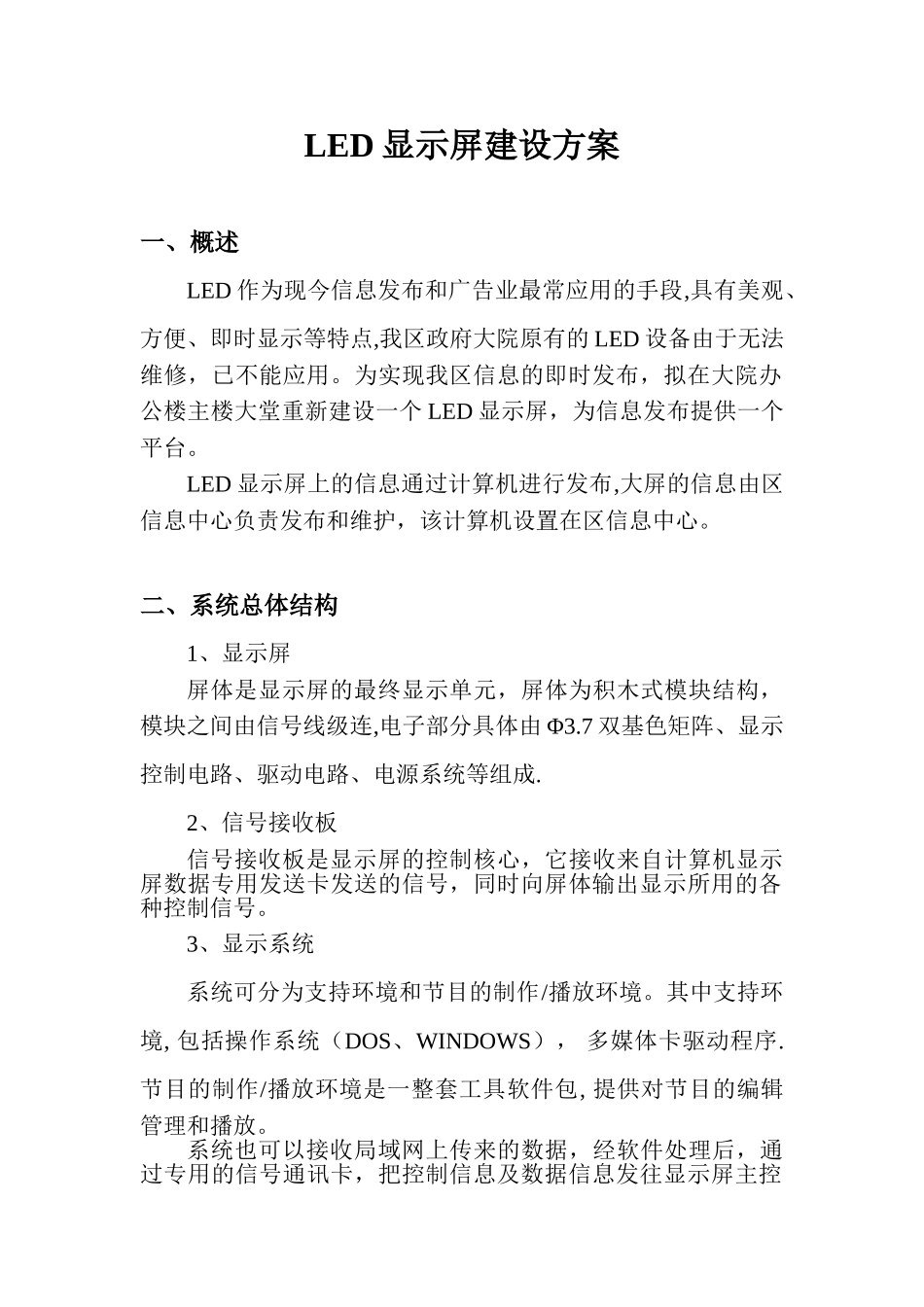

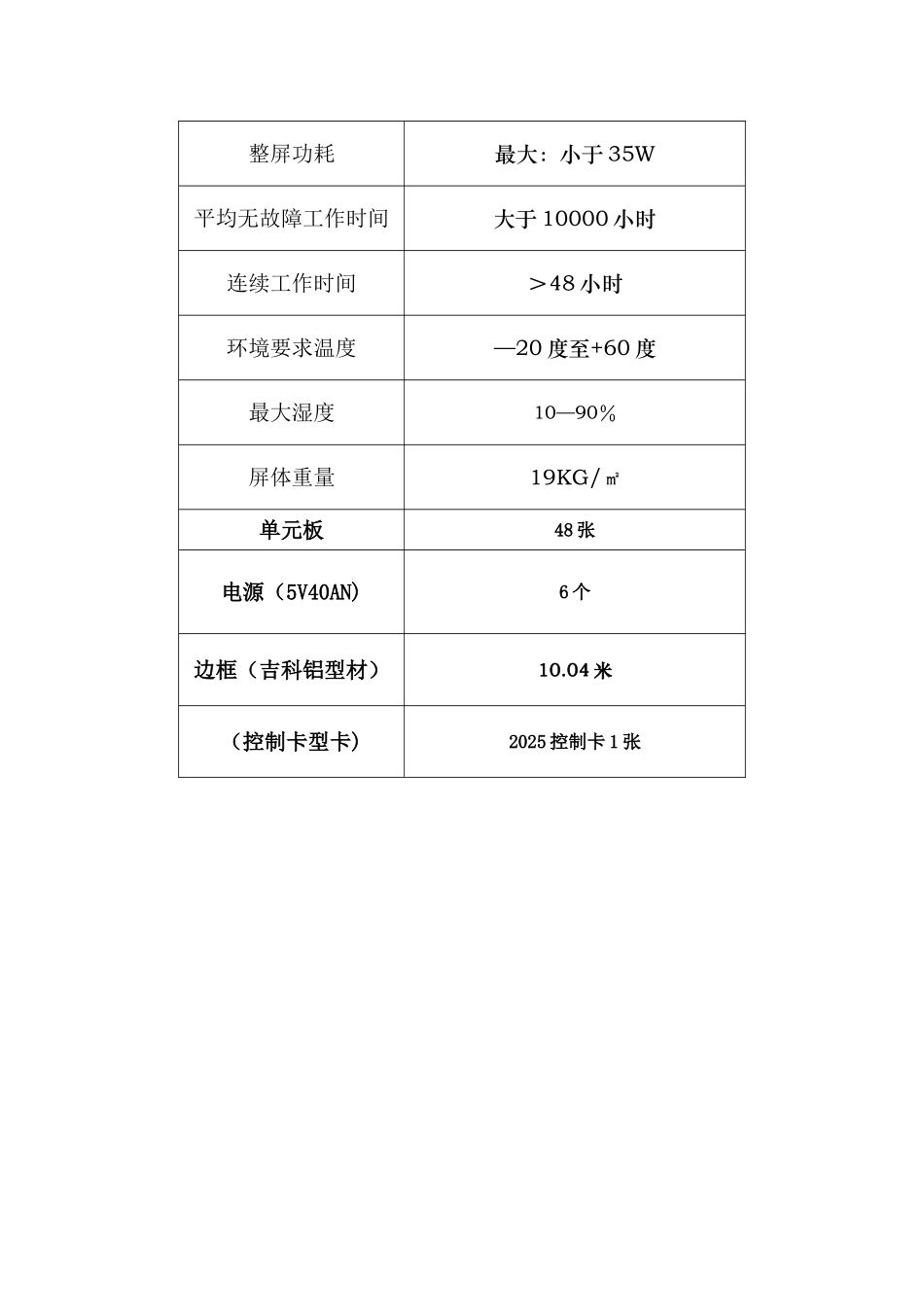

LED 显示屏建设方案一、概述LED 作为现今信息发布和广告业最常应用的手段,具有美观、方便、即时显示等特点,我区政府大院原有的 LED 设备由于无法维修，已不能应用。为实现我区信息的即时发布，拟在大院办公楼主楼大堂重新建设一个 LED 显示屏，为信息发布提供一个平台。LED 显示屏上的信息通过计算机进行发布,大屏的信息由区信息中心负责发布和维护，该计算机设置在区信息中心。二、系统总体结构1、显示屏屏体是显示屏的最终显示单元，屏体为积木式模块结构，模块之间由信号线级连,电子部分具体由 Φ3.7 双基色矩阵、显示控制电路、驱动电路、电源系统等组成.2、信号接收板信号接收板是显示屏的控制核心，它接收来自计算机显示屏数据专用发送卡发送的信号，同时向屏体输出显示所用的各种控制信号。3、显示系统系统可分为支持环境和节目的制作/播放环境。其中支持环境, 包括操作系统（DOS、WINDOWS）， 多媒体卡驱动程序.节目的制作/播放环境是一整套工具软件包, 提供对节目的编辑管理和播放。系统也可以接收局域网上传来的数据，经软件处理后，通过专用的信号通讯卡，把控制信息及数据信息发往显示屏主控系统,由主控系统把相关的信息送往各相关的模块。4、配电系统将外电通过双极带漏电保护开关，然后分别用双极人气空气开关进行电源的控制.三、系统设计方案1、建设内容大屏有效显示面积：3.584(w)×2。048m（h）=7.34m22、显示屏参数屏体规格5．0 双色 17222 点/㎡实像素密度17222 点/㎡显示屏尺寸（M）长 3.584x 高 2。048 米实像素点间距7．62mm像素构成1R1PG红光亮度15MCD单元板像素点数48×288单元箱体尺寸488㎜×244㎜屏体最大亮度80cd/m2最佳视距4m – 40m驱动方式1/16整屏功耗最大：小于 35W平均无故障工作时间大于 10000 小时连续工作时间＞48 小时环境要求温度—20 度至+60 度最大湿度10—90％屏体重量19KG/㎡单元板48 张电源（5V40AN)6 个边框（吉科铝型材）10.04 米（控制卡型卡)2025 控制卡 1 张
