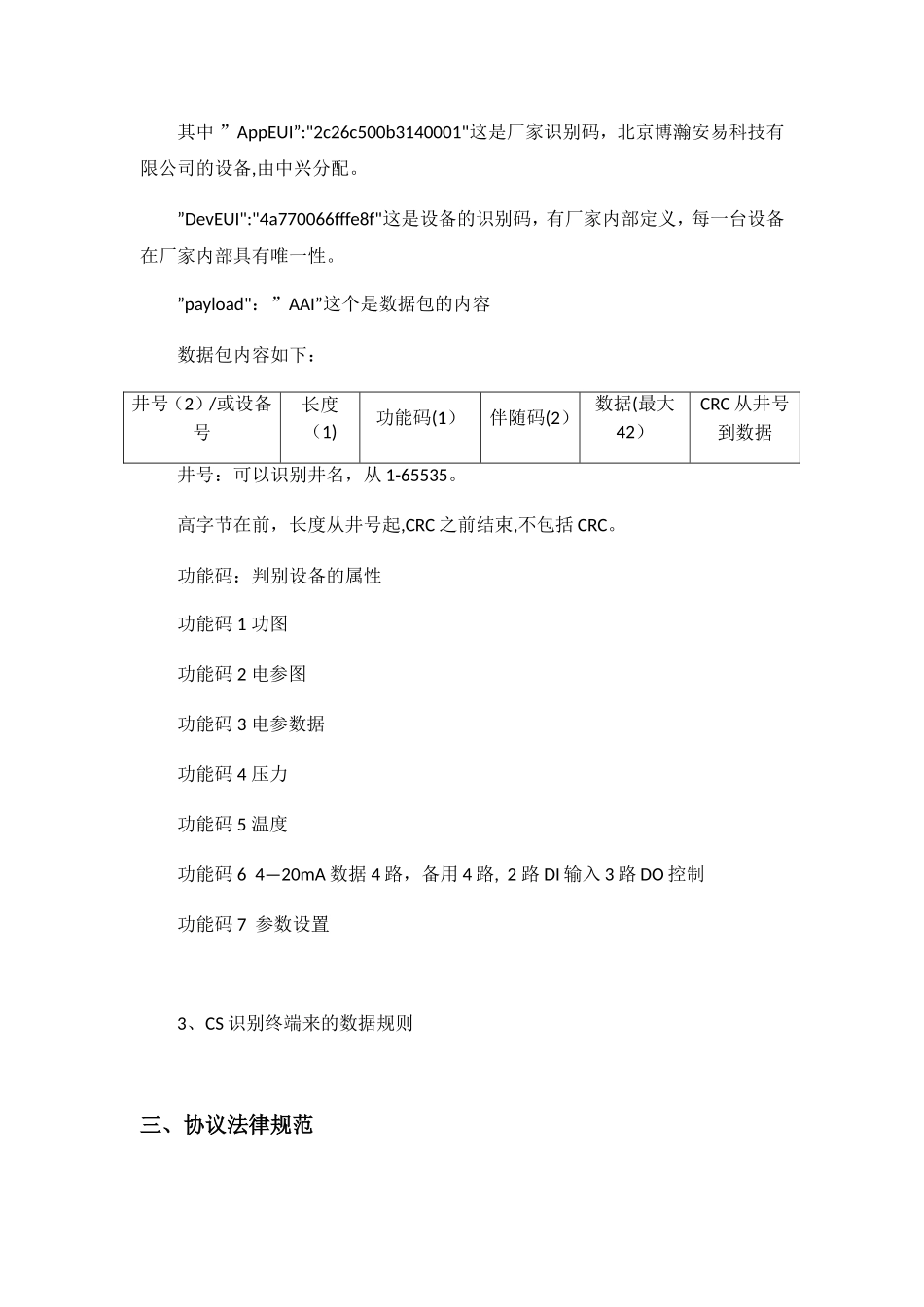

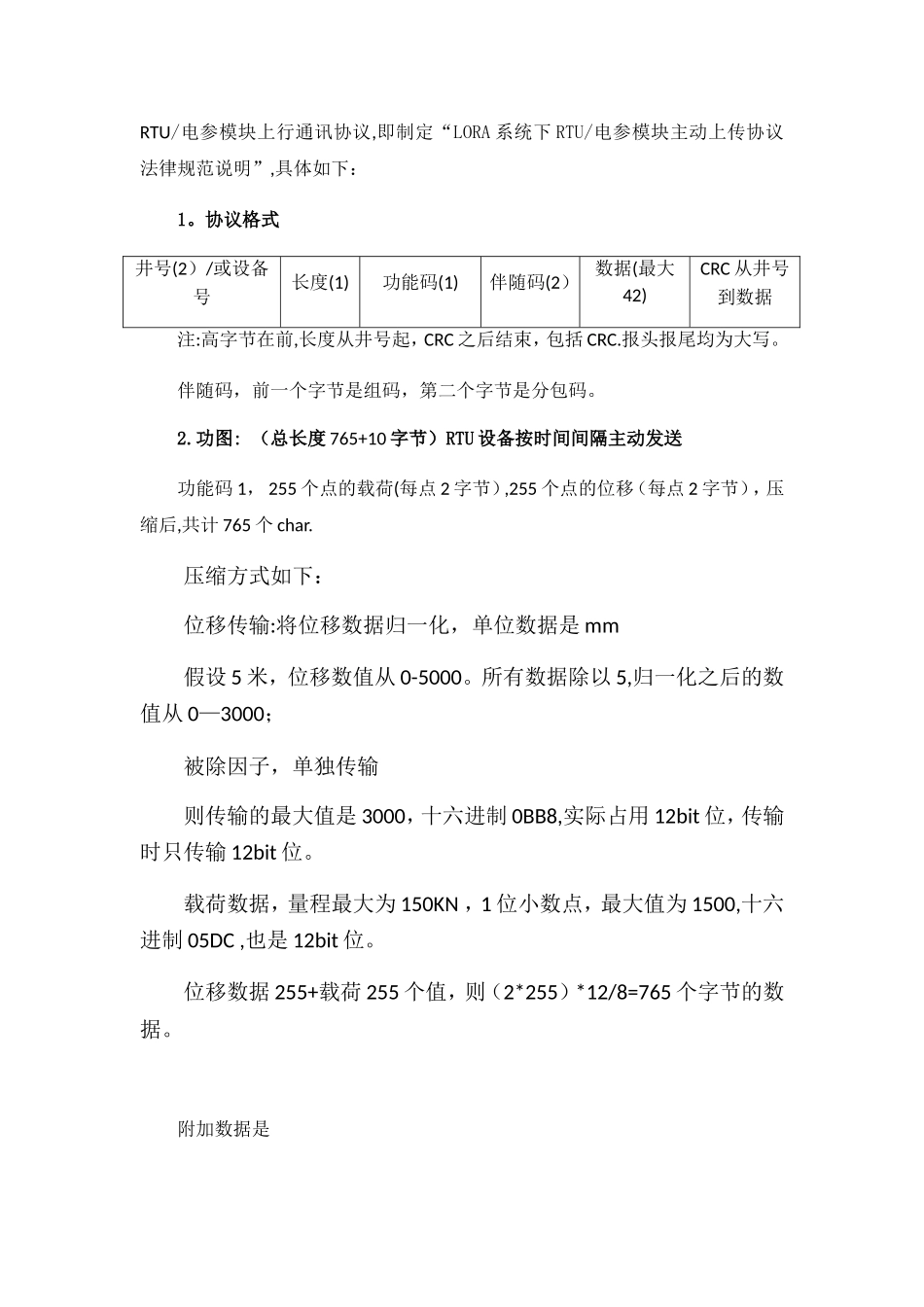

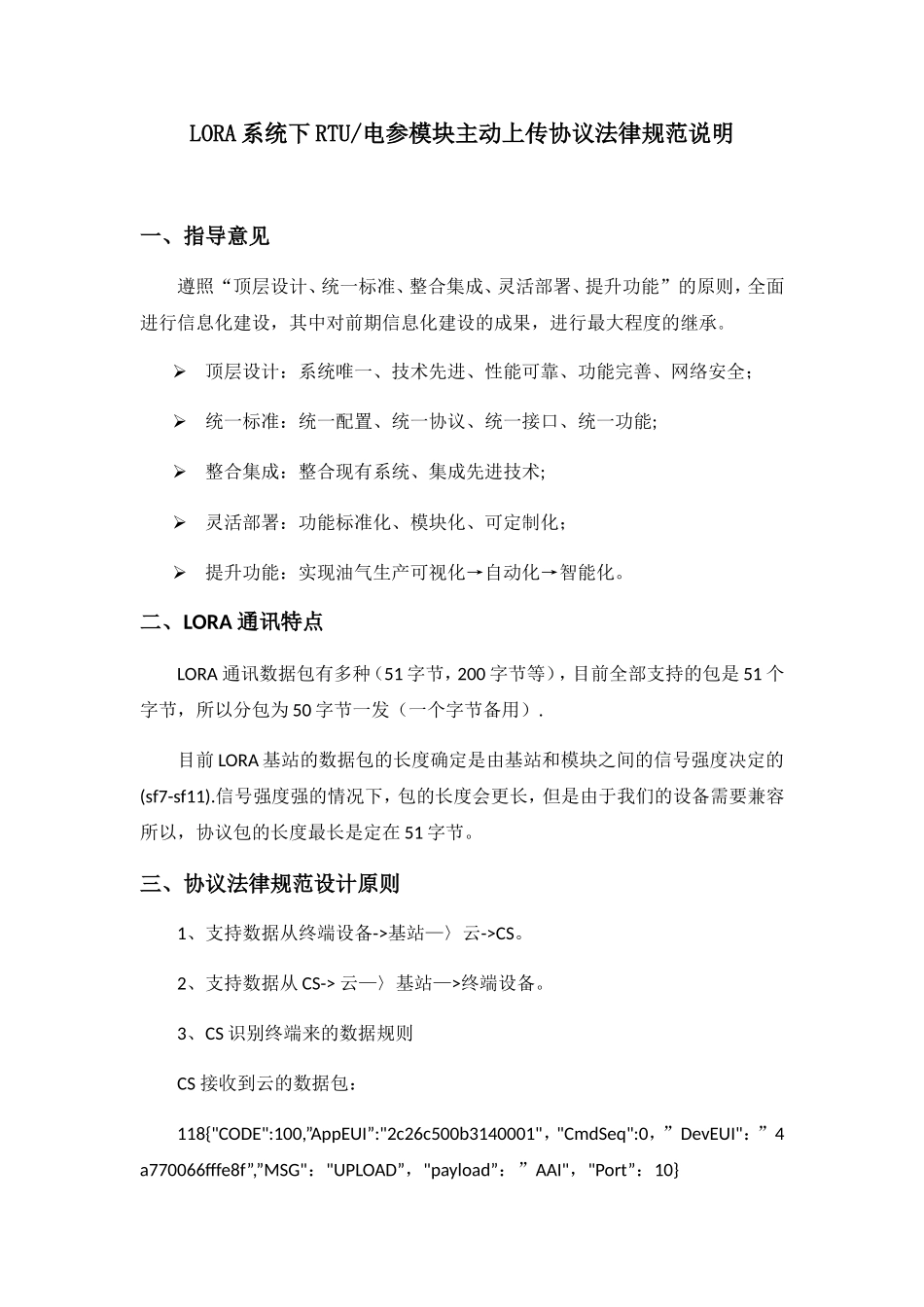

LORA 系统下 RTU/电参模块主动上传协议法律规范说明一、指导意见遵照“顶层设计、统一标准、整合集成、灵活部署、提升功能”的原则，全面进行信息化建设，其中对前期信息化建设的成果，进行最大程度的继承。顶层设计：系统唯一、技术先进、性能可靠、功能完善、网络安全；统一标准：统一配置、统一协议、统一接口、统一功能;整合集成：整合现有系统、集成先进技术;灵活部署：功能标准化、模块化、可定制化；提升功能：实现油气生产可视化→自动化→智能化。二、LORA 通讯特点LORA 通讯数据包有多种（51 字节，200 字节等），目前全部支持的包是 51 个字节，所以分包为 50 字节一发（一个字节备用）.目前 LORA 基站的数据包的长度确定是由基站和模块之间的信号强度决定的(sf7-sf11).信号强度强的情况下，包的长度会更长，但是由于我们的设备需要兼容所以，协议包的长度最长是定在 51 字节。三、协议法律规范设计原则1、支持数据从终端设备->基站—〉云->CS。2、支持数据从 CS-> 云—〉基站—>终端设备。3、CS 识别终端来的数据规则CS 接收到云的数据包：118{"CODE":100,”AppEUI”:"2c26c500b3140001"，"CmdSeq":0，”DevEUI"：”4a770066fffe8f”,”MSG"："UPLOAD”，"payload”：”AAI"，"Port”：10}其中 ”AppEUI”:"2c26c500b3140001"这是厂家识别码，北京博瀚安易科技有限公司的设备,由中兴分配。”DevEUI":"4a770066fffe8f"这是设备的识别码，有厂家内部定义，每一台设备在厂家内部具有唯一性。”payload"：”AAI”这个是数据包的内容数据包内容如下：井号（2）/或设备号长度（1)功能码(1）伴随码(2）数据(最大42）CRC 从井号到数据井号：可以识别井名，从 1-65535。高字节在前，长度从井号起,CRC 之前结束,不包括 CRC。功能码：判别设备的属性功能码 1 功图功能码 2 电参图功能码 3 电参数据功能码 4 压力功能码 5 温度功能码 6 4—20mA 数据 4 路，备用 4 路, 2 路 DI 输入 3 路 DO 控制功能码 7 参数设置3、CS 识别终端来的数据规则三、协议法律规范RTU/电参模块上行通讯协议,即制定“LORA 系统下 RTU/电参模块主动上传协议法律规范说明”,具体如下：1。协议格式井号(2）/或设备号长度(1)功能码(1)伴随码(2）数据(最大42)CRC 从井号到数据注:高字节在前,长度从井号起，CRC 之后结束，包括 CRC.报头报尾均为大写。伴随码，前一个字节是组码，第二个字节是分包码。2.功...
