MP3电路原理图设计

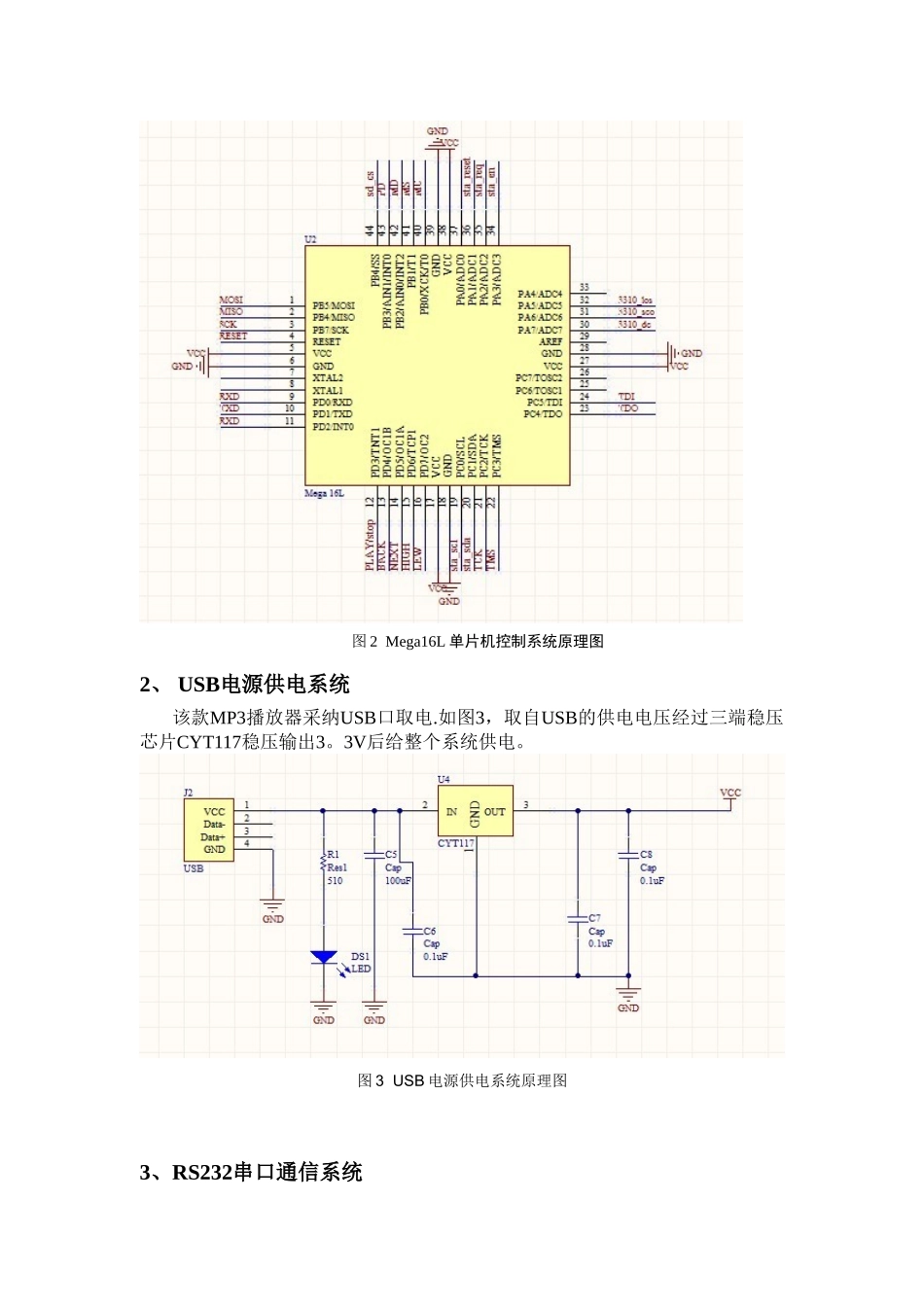

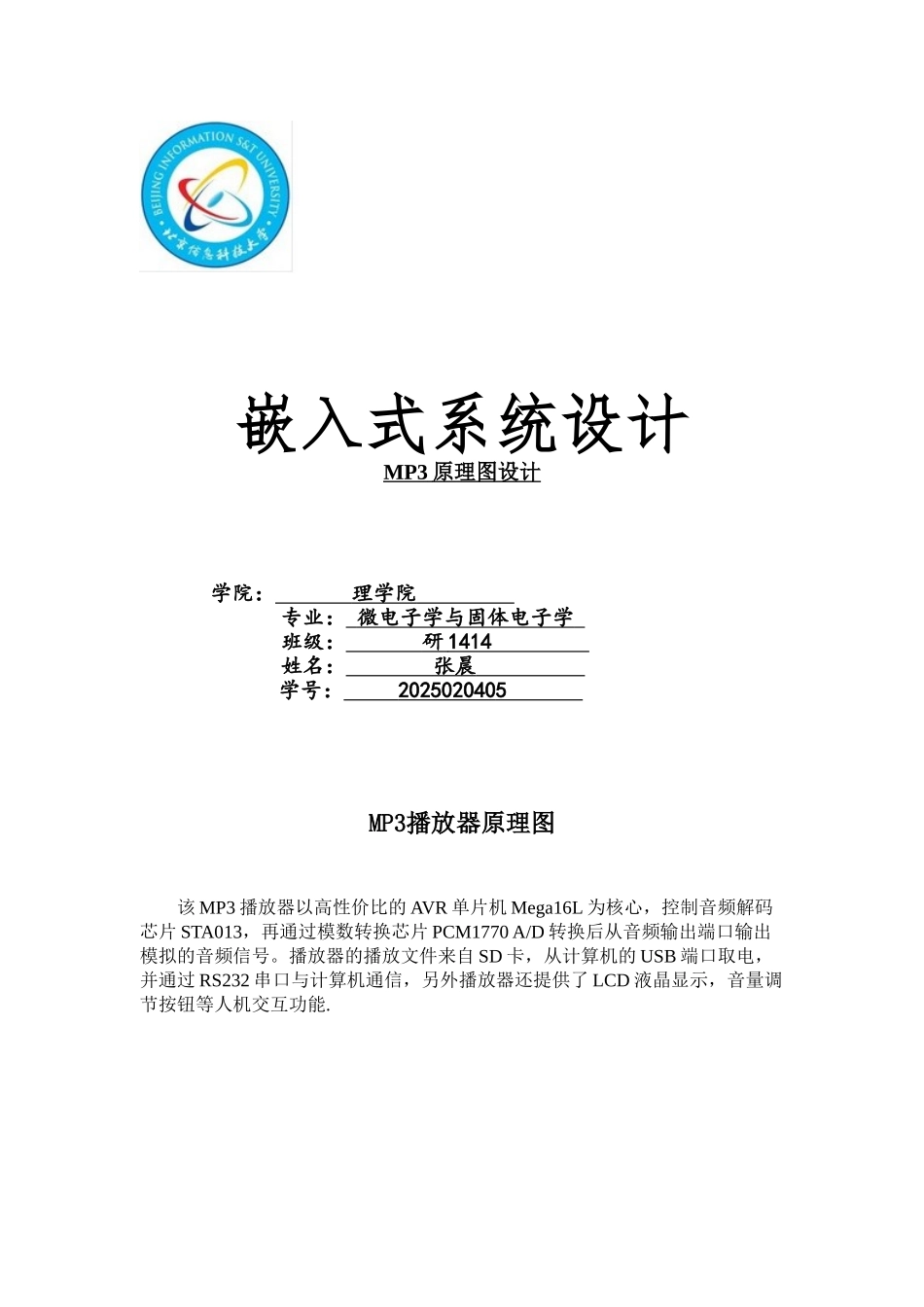

嵌入式系统设计MP3 原理图设计 学院： 理学院 专业： 微电子学与固体电子学 班级： 研 1414 姓名： 张晨 学号： 202502040 5 MP3播放器原理图该 MP3 播放器以高性价比的 AVR 单片机 Mega16L 为核心，控制音频解码芯片 STA013，再通过模数转换芯片 PCM1770 A/D 转换后从音频输出端口输出模拟的音频信号。播放器的播放文件来自 SD 卡，从计算机的 USB 端口取电，并通过 RS232 串口与计算机通信，另外播放器还提供了 LCD 液晶显示，音量调节按钮等人机交互功能.图 1 MP3 播放器原理图根据电路功能的不同，本播放器可划分为 Mega16L 单片机控制系统、USB电源供电系统、232 串口通信系统、STA013 音频解码器系统、DAC 模拟信号转换系统以及人机交互系统等，下面就分别介绍。1、 Mega16L单片机控制系统 Mega16L 单片机是整个控制系统的核心，该单片机通过 SPI 同步串口控制解码芯片、LCD 液晶屏、并以 SPI 通信的方式访问 SD 存储卡。为了减少绘图的复杂程度,便于阅读，单片机与外部电路的电气连接均通过网络标识的形式进行。需注意的是，单片机的供电电源上布置了四个 0。1 微法的去耦电容。图 2 Mega16L 单片机控制系统原理图2、 USB电源供电系统 该款MP3播放器采纳USB口取电.如图3，取自USB的供电电压经过三端稳压芯片CYT117稳压输出3。3V后给整个系统供电。图 3 USB 电源供电系统原理图3、RS232串口通信系统 RS232 串口用于与计算机的通信，该部分电路采纳了常见的串口电平转换芯片 MAX232，并通过 9 针串口接口与计算机相连。图4 RS232串口通信系统原理图4、 STA013 音频解码器系统图 5 音频解码器系统原理图播放器采纳专用的音频解码芯片STA013，解码后的数字信号再输出给数模转换芯片PCM1770。5、 DAC模拟信号转换系统 PCM1770 负责将音频解码芯片 STA013 输出的数字信号转化为人耳能够识别的模拟信号,并通过耳机输出口输出。图 6 DAC 模拟信号转换系统原理图6、人机交互系统 人机交互体统包括了液晶显示屏、以及键盘的输入.液晶显示屏选用了诺基亚 3310 手机的液晶屏 LCD 3310，通过 SPI 口与单片机通信。系统总共有四个控制键盘，包括开关键、前进后退键、以及音量调节键.图 7 人机交互系统原理图整个 MP3 电路原理图就绘制完了。
