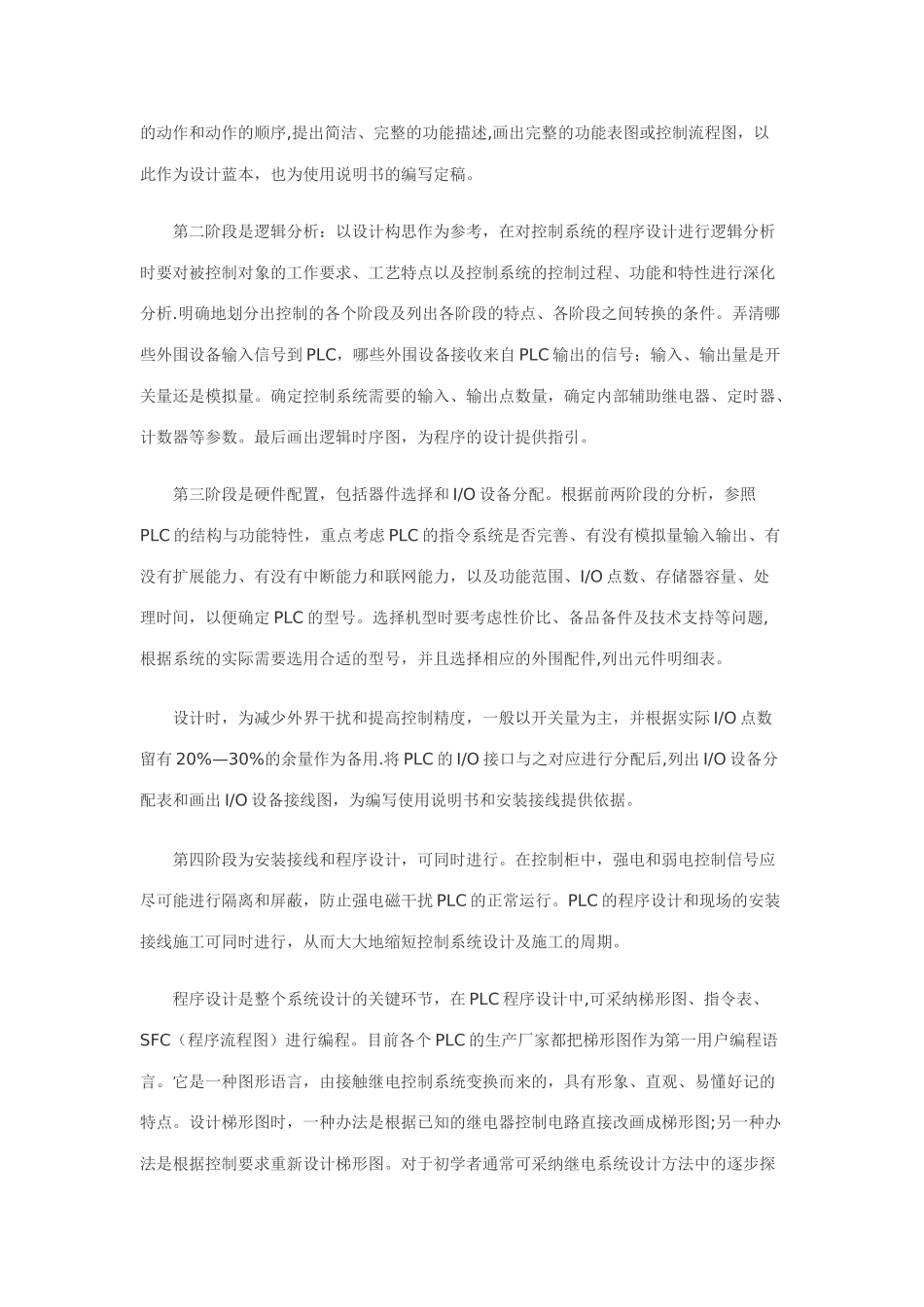

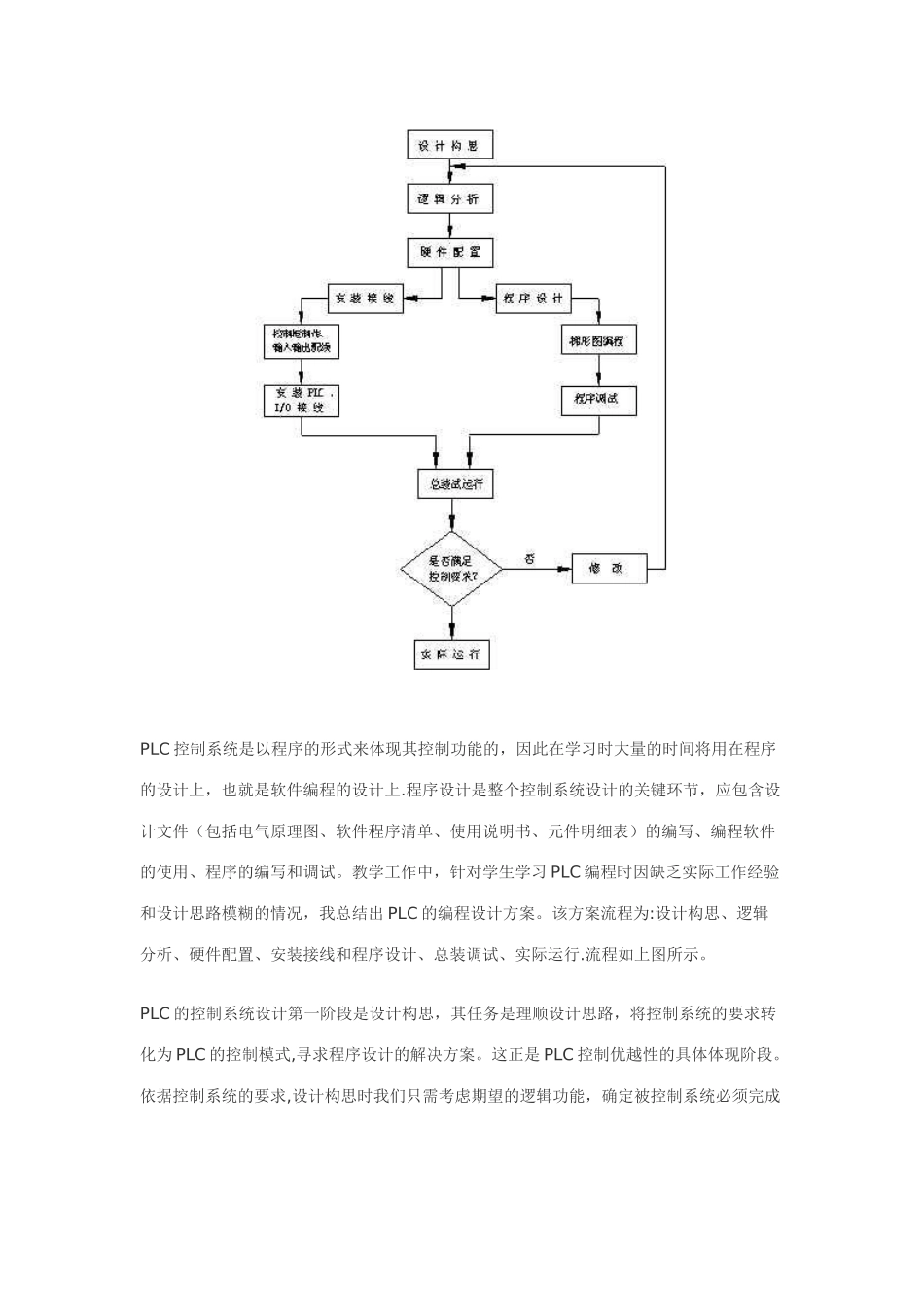

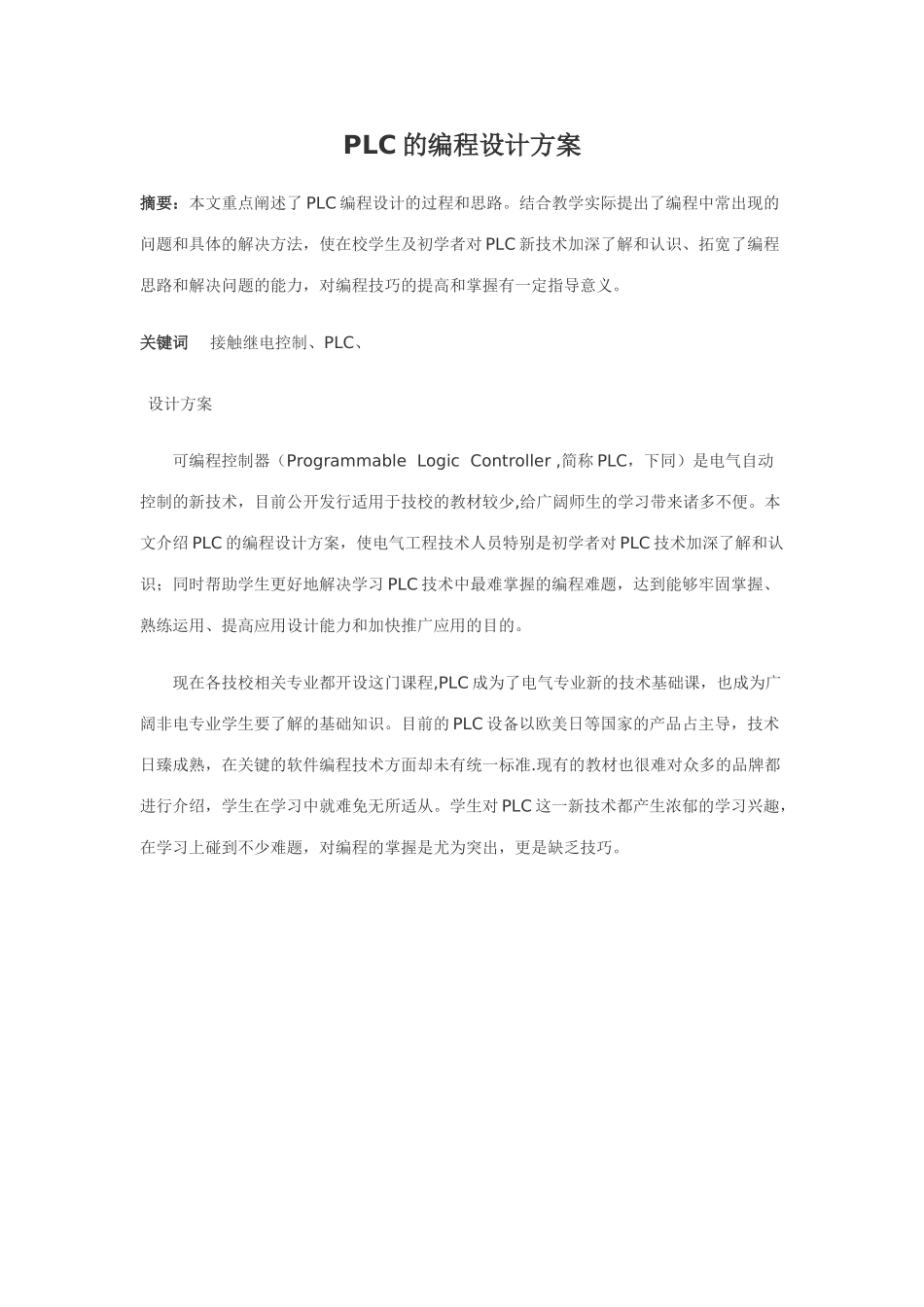

PLC 的编程设计方案摘要：本文重点阐述了 PLC 编程设计的过程和思路。结合教学实际提出了编程中常出现的问题和具体的解决方法，使在校学生及初学者对 PLC 新技术加深了解和认识、拓宽了编程思路和解决问题的能力，对编程技巧的提高和掌握有一定指导意义。关键词 接触继电控制、PLC、设计方案 可编程控制器（Programmable Logic Controller ,简称 PLC，下同）是电气自动控制的新技术，目前公开发行适用于技校的教材较少,给广阔师生的学习带来诸多不便。本文介绍 PLC 的编程设计方案，使电气工程技术人员特别是初学者对 PLC 技术加深了解和认识；同时帮助学生更好地解决学习 PLC 技术中最难掌握的编程难题，达到能够牢固掌握、熟练运用、提高应用设计能力和加快推广应用的目的。 现在各技校相关专业都开设这门课程,PLC 成为了电气专业新的技术基础课，也成为广阔非电专业学生要了解的基础知识。目前的 PLC 设备以欧美日等国家的产品占主导，技术日臻成熟，在关键的软件编程技术方面却未有统一标准.现有的教材也很难对众多的品牌都进行介绍，学生在学习中就难免无所适从。学生对 PLC 这一新技术都产生浓郁的学习兴趣，在学习上碰到不少难题，对编程的掌握是尤为突出，更是缺乏技巧。PLC 控制系统是以程序的形式来体现其控制功能的，因此在学习时大量的时间将用在程序的设计上，也就是软件编程的设计上.程序设计是整个控制系统设计的关键环节，应包含设计文件（包括电气原理图、软件程序清单、使用说明书、元件明细表）的编写、编程软件的使用、程序的编写和调试。教学工作中，针对学生学习 PLC 编程时因缺乏实际工作经验和设计思路模糊的情况，我总结出 PLC 的编程设计方案。该方案流程为:设计构思、逻辑分析、硬件配置、安装接线和程序设计、总装调试、实际运行.流程如上图所示。PLC 的控制系统设计第一阶段是设计构思，其任务是理顺设计思路，将控制系统的要求转化为 PLC 的控制模式,寻求程序设计的解决方案。这正是 PLC 控制优越性的具体体现阶段。依据控制系统的要求,设计构思时我们只需考虑期望的逻辑功能，确定被控制系统必须完成的动作和动作的顺序,提出简洁、完整的功能描述,画出完整的功能表图或控制流程图，以此作为设计蓝本，也为使用说明书的编写定稿。 第二阶段是逻辑分析：以设计构思作为参考，在对控制系统的程序设计进行逻辑分析时要对被控制对象的工作要求、工艺特点以及控制系统的控制过程、功能...
