QTZ63塔吊安装施工方案

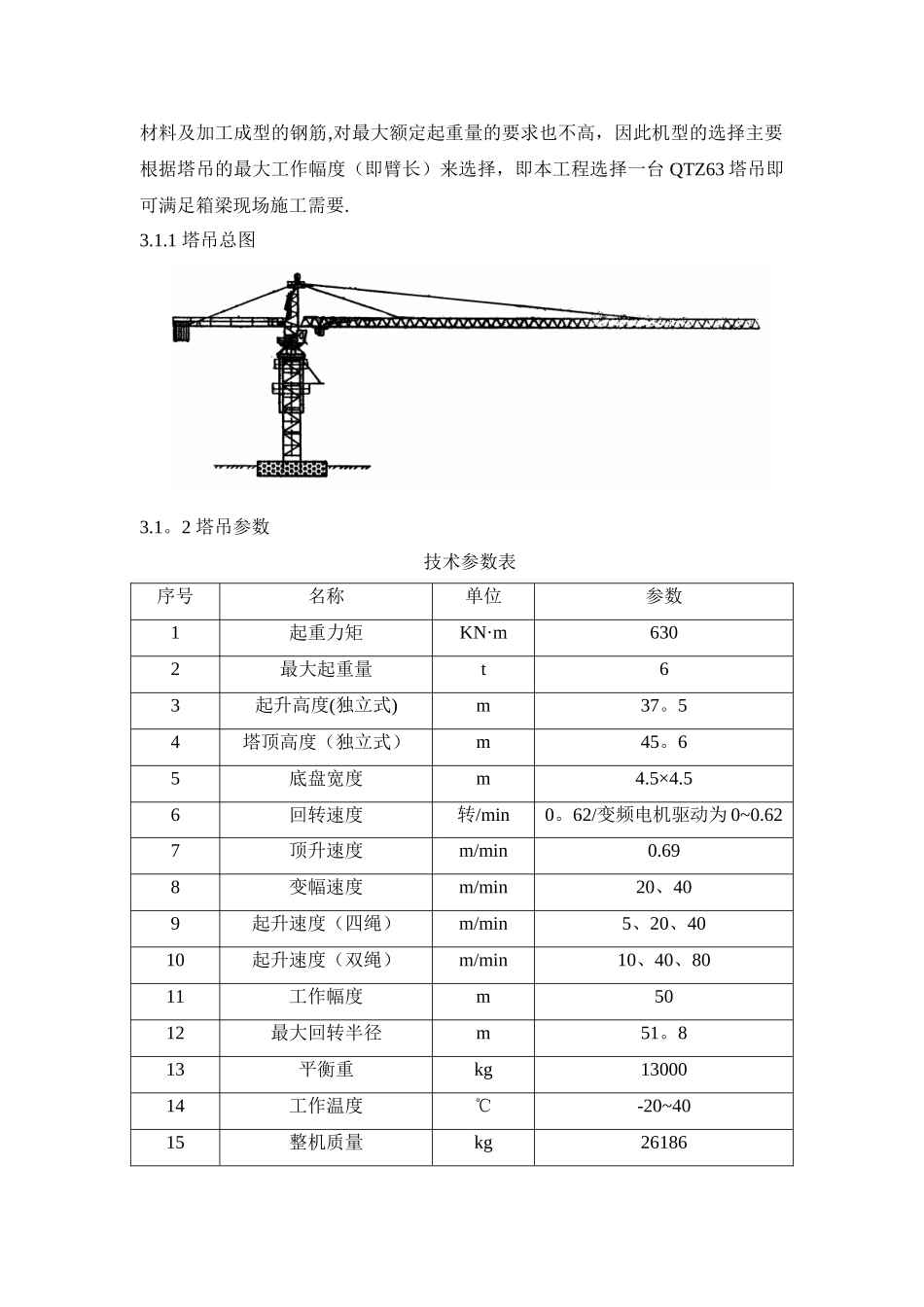

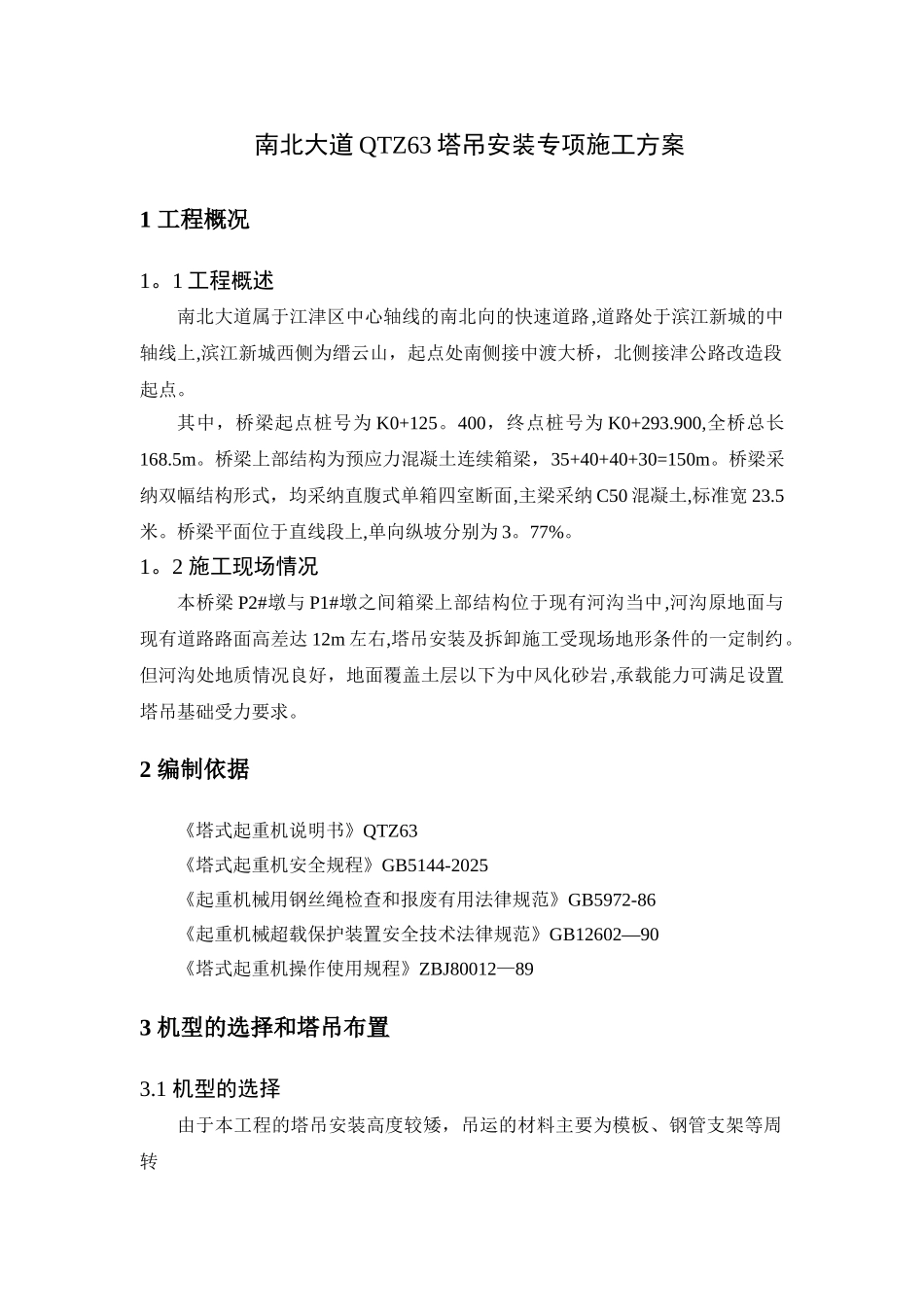

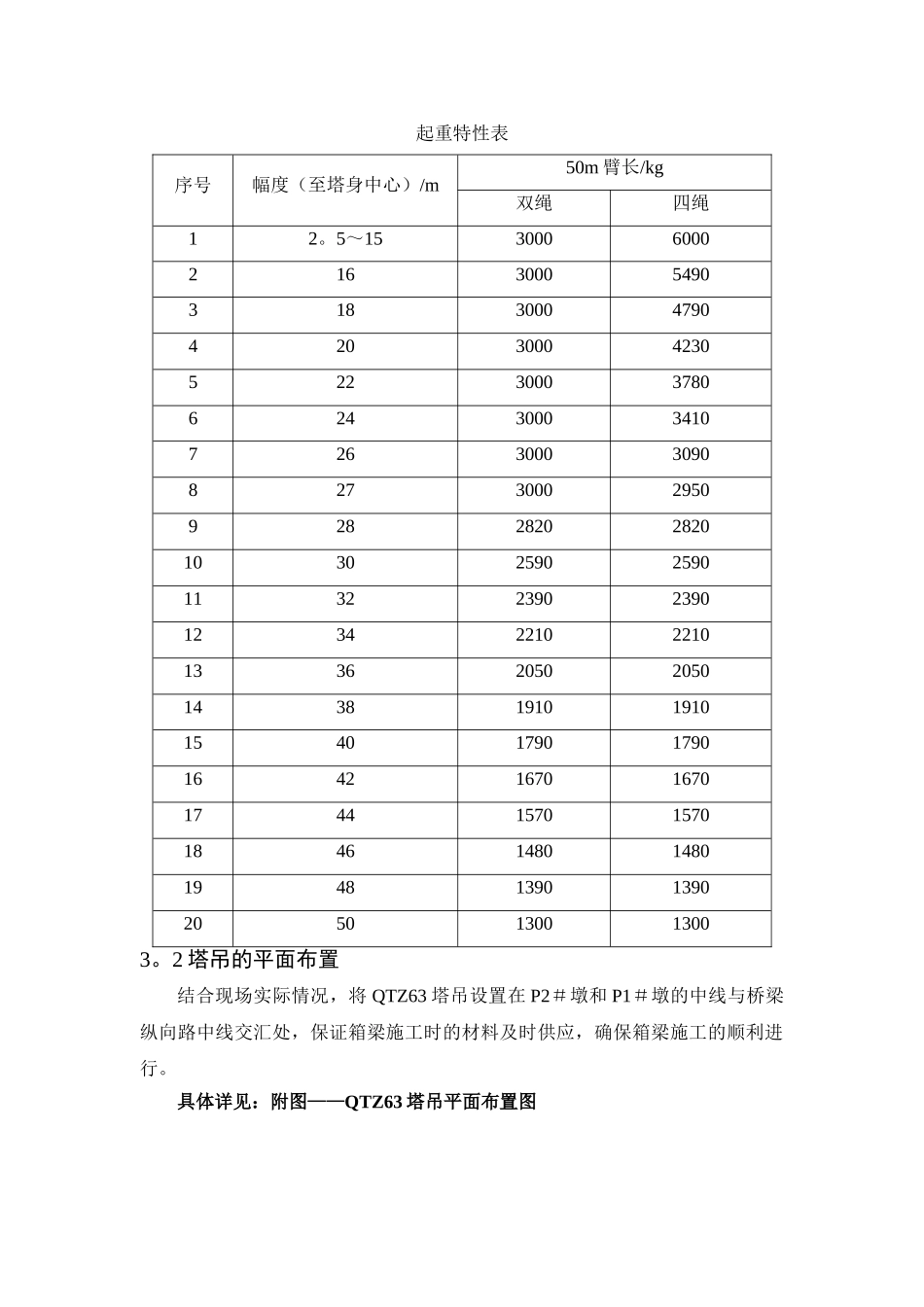

南北大道 QTZ63 塔吊安装专项施工方案1 工程概况1。1 工程概述南北大道属于江津区中心轴线的南北向的快速道路,道路处于滨江新城的中轴线上,滨江新城西侧为缙云山，起点处南侧接中渡大桥，北侧接津公路改造段起点。其中，桥梁起点桩号为 K0+125。400，终点桩号为 K0+293.900,全桥总长168.5m。桥梁上部结构为预应力混凝土连续箱梁，35+40+40+30=150m。桥梁采纳双幅结构形式，均采纳直腹式单箱四室断面,主梁采纳 C50 混凝土,标准宽 23.5米。桥梁平面位于直线段上,单向纵坡分别为 3。77%。1。2 施工现场情况本桥梁 P2#墩与 P1#墩之间箱梁上部结构位于现有河沟当中,河沟原地面与现有道路路面高差达 12m 左右,塔吊安装及拆卸施工受现场地形条件的一定制约。但河沟处地质情况良好，地面覆盖土层以下为中风化砂岩,承载能力可满足设置塔吊基础受力要求。2 编制依据《塔式起重机说明书》QTZ63《塔式起重机安全规程》GB5144-2025《起重机械用钢丝绳检查和报废有用法律规范》GB5972-86《起重机械超载保护装置安全技术法律规范》GB12602—90《塔式起重机操作使用规程》ZBJ80012—893 机型的选择和塔吊布置3.1 机型的选择由于本工程的塔吊安装高度较矮，吊运的材料主要为模板、钢管支架等周转材料及加工成型的钢筋,对最大额定起重量的要求也不高，因此机型的选择主要根据塔吊的最大工作幅度（即臂长）来选择，即本工程选择一台 QTZ63 塔吊即可满足箱梁现场施工需要.3.1.1 塔吊总图 3.1。2 塔吊参数技术参数表序号名称单位参数1起重力矩KN·m6302最大起重量t63起升高度(独立式)m37。54塔顶高度（独立式）m45。65底盘宽度m4.5×4.56回转速度转/min0。62/变频电机驱动为 0~0.627顶升速度m/min0.698变幅速度m/min20、409起升速度（四绳）m/min5、20、4010起升速度（双绳）m/min10、40、8011工作幅度m5012最大回转半径m51。813平衡重kg1300014工作温度℃-20~4015整机质量kg26186起重特性表序号幅度（至塔身中心）/m50m 臂长/kg双绳四绳12。5～153000600021630005490318300047904203000423052230003780624300034107263000309082730002950928282028201030259025901132239023901234221022101336205020501438191019101540179017901642167016701744157015701846148014801948139013902050130013003。2 塔吊的平面布置结合现场实际情况，将 QTZ63 塔吊设置在 P2＃墩和 P1＃墩的中线与桥梁纵向路中线交汇处，保证箱梁施工时的材料及时供应，确保...
