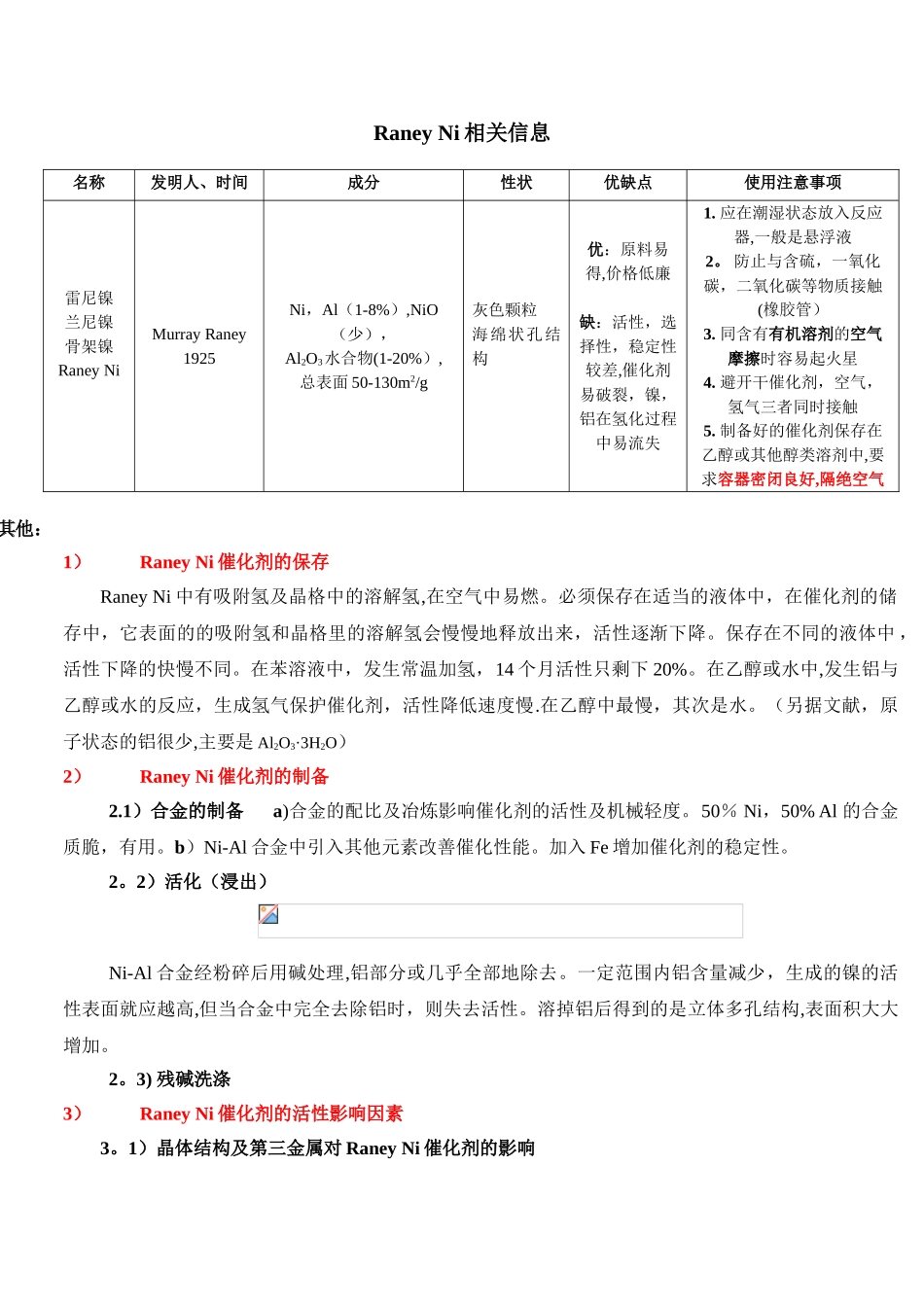

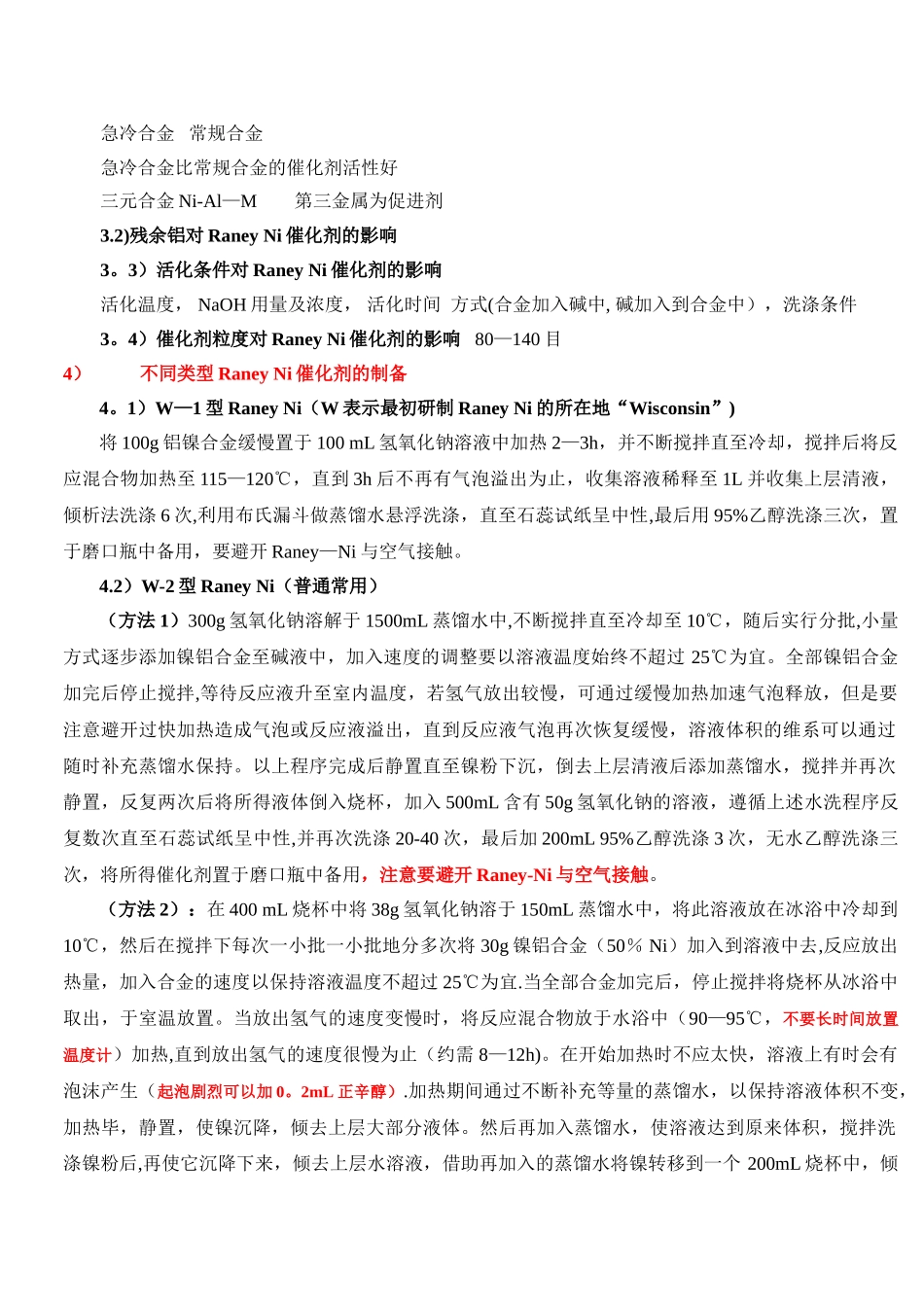

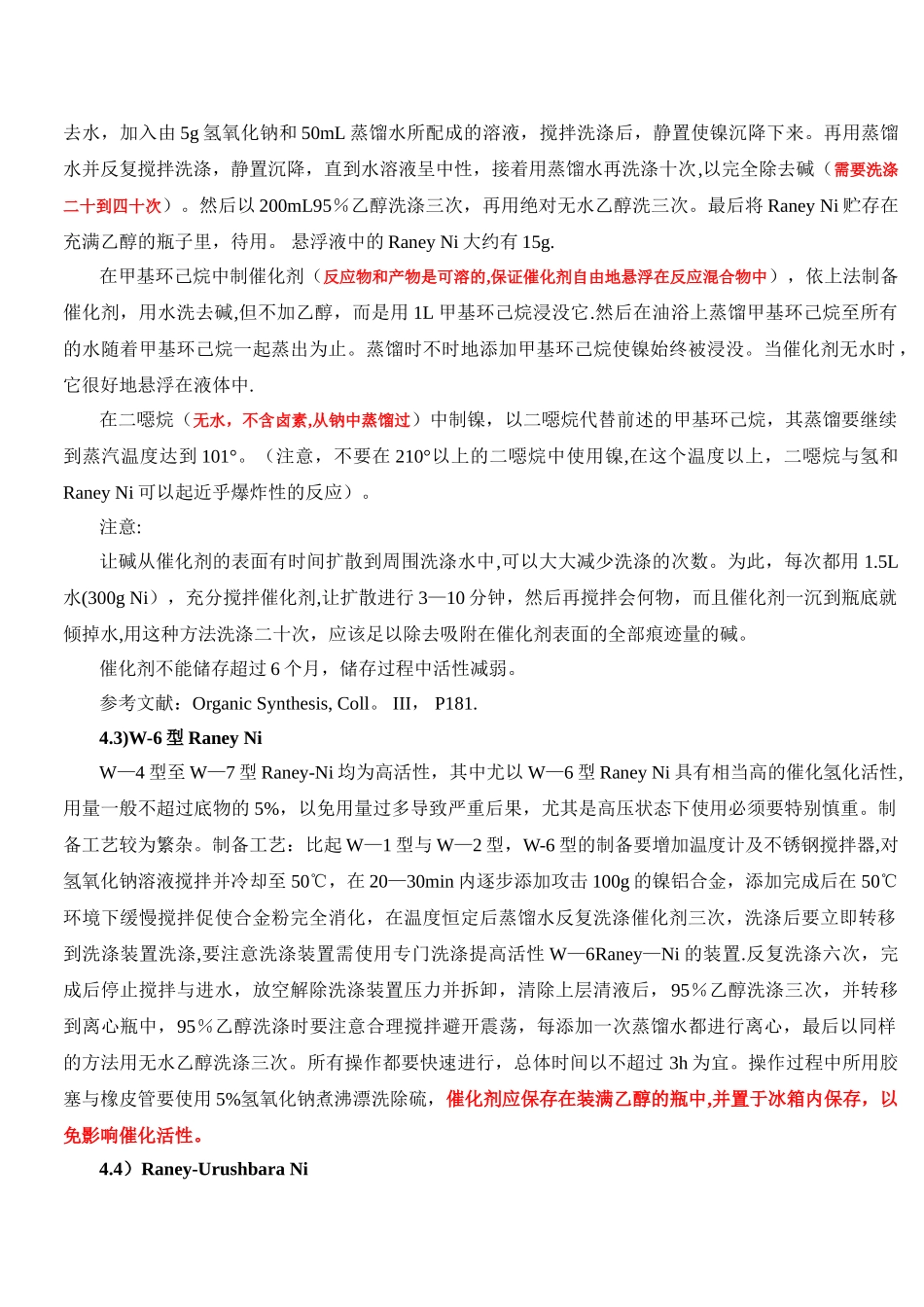

Raney Ni 相关信息名称发明人、时间成分性状优缺点使用注意事项雷尼镍兰尼镍骨架镍Raney NiMurray Raney1925Ni，Al（1-8%）,NiO（少），Al2O3水合物(1-20%）,总表面 50-130m2/g灰色颗粒海绵状孔结构优：原料易得,价格低廉缺：活性，选择性，稳定性较差,催化剂易破裂，镍，铝在氢化过程中易流失1. 应在潮湿状态放入反应器,一般是悬浮液2。 防止与含硫，一氧化碳，二氧化碳等物质接触(橡胶管）3. 同含有有机溶剂的空气摩擦时容易起火星4. 避开干催化剂，空气，氢气三者同时接触5. 制备好的催化剂保存在乙醇或其他醇类溶剂中,要求容器密闭良好,隔绝空气其他：1）Raney Ni 催化剂的保存Raney Ni 中有吸附氢及晶格中的溶解氢,在空气中易燃。必须保存在适当的液体中，在催化剂的储存中，它表面的的吸附氢和晶格里的溶解氢会慢慢地释放出来，活性逐渐下降。保存在不同的液体中 ，活性下降的快慢不同。在苯溶液中，发生常温加氢，14 个月活性只剩下 20%。在乙醇或水中,发生铝与乙醇或水的反应，生成氢气保护催化剂，活性降低速度慢.在乙醇中最慢，其次是水。（另据文献，原子状态的铝很少,主要是 Al2O3·3H2O）2）Raney Ni 催化剂的制备2.1）合金的制备 a)合金的配比及冶炼影响催化剂的活性及机械轻度。50％ Ni，50% Al 的合金质脆，有用。b）Ni-Al 合金中引入其他元素改善催化性能。加入 Fe 增加催化剂的稳定性。2。2）活化（浸出）Ni-Al 合金经粉碎后用碱处理,铝部分或几乎全部地除去。一定范围内铝含量减少，生成的镍的活性表面就应越高,但当合金中完全去除铝时，则失去活性。溶掉铝后得到的是立体多孔结构,表面积大大增加。2。3) 残碱洗涤3）Raney Ni 催化剂的活性影响因素3。1）晶体结构及第三金属对 Raney Ni 催化剂的影响急冷合金 常规合金急冷合金比常规合金的催化剂活性好三元合金 Ni-Al—M 第三金属为促进剂3.2)残余铝对 Raney Ni 催化剂的影响3。3）活化条件对 Raney Ni 催化剂的影响活化温度， NaOH 用量及浓度， 活化时间 方式(合金加入碱中, 碱加入到合金中），洗涤条件3。4）催化剂粒度对 Raney Ni 催化剂的影响 80—140 目4）不同类型 Raney Ni 催化剂的制备4。1）W—1 型 Raney Ni（W 表示最初研制 Raney Ni 的所在地“Wisconsin”)将 100g 铝镍合金缓慢置于 100 mL 氢氧化钠溶液中加热 2—3h，并不断搅拌直至冷却，搅拌后将反应混合物加热至 115—120℃，直到 3...
