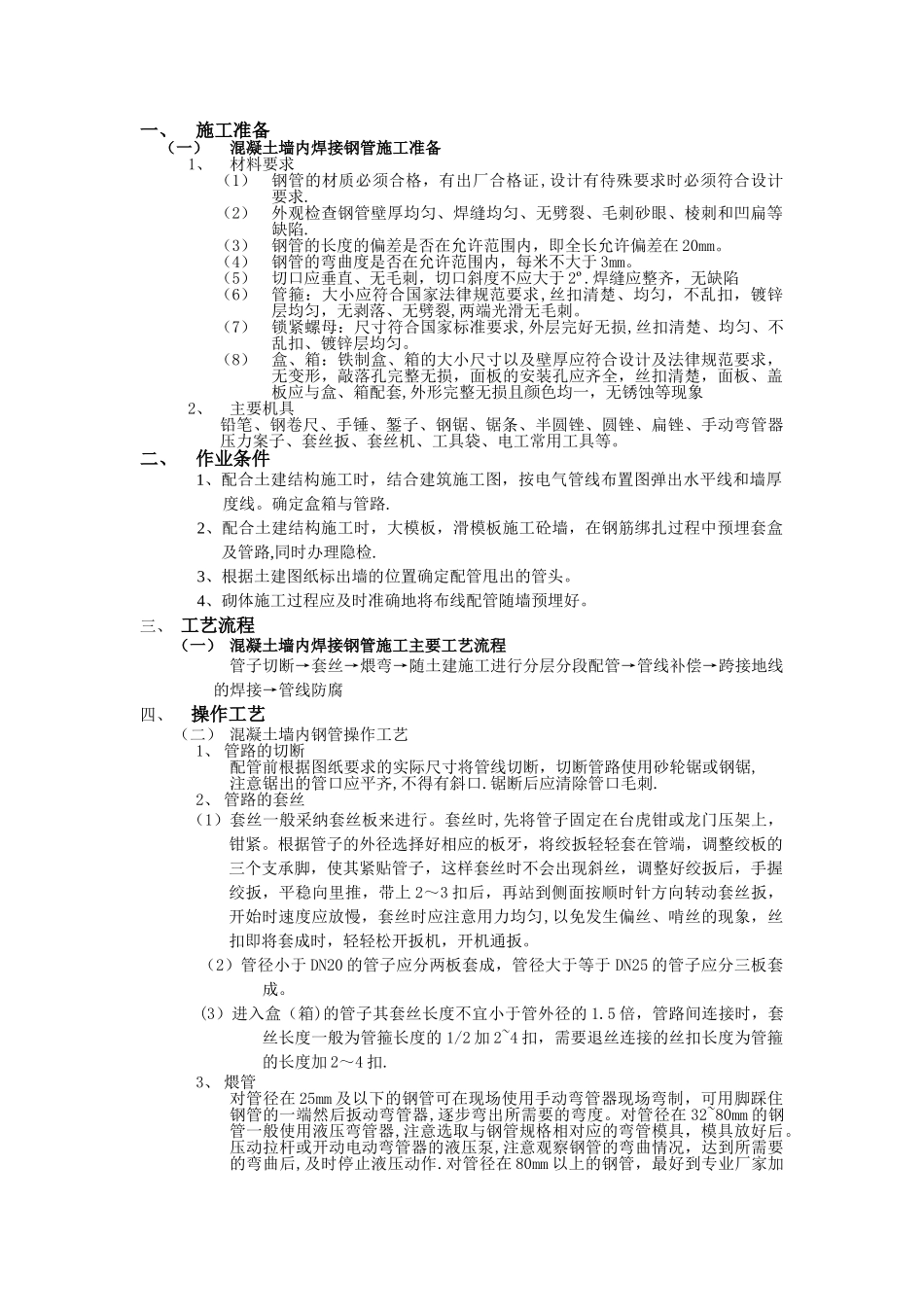

一、施工准备（一）混凝土墙内焊接钢管施工准备1、材料要求（1）钢管的材质必须合格，有出厂合格证,设计有待殊要求时必须符合设计要求.（2）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷.（3）钢管的长度的偏差是否在允许范围内，即全长允许偏差在 20mm。（4）钢管的弯曲度是否在允许范围内，每米不大于 3mm。（5）切口应垂直、无毛刺，切口斜度不应大于 2º.焊缝应整齐，无缺陷（6）管箍：大小应符合国家法律规范要求,丝扣清楚、均匀，不乱扣，镀锌层均匀，无剥落、无劈裂,两端光滑无毛刺。（7）锁紧螺母：尺寸符合国家标准要求,外层完好无损,丝扣清楚、均匀、不乱扣、镀锌层均匀。（8）盒、箱：铁制盒、箱的大小尺寸以及壁厚应符合设计及法律规范要求，无变形，敲落孔完整无损，面板的安装孔应齐全，丝扣清楚，面板、盖板应与盒、箱配套,外形完整无损且颜色均一，无锈蚀等现象2、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器压力案子、套丝扳、套丝机、工具袋、电工常用工具等。二、作业条件 1、配合土建结构施工时，结合建筑施工图，按电气管线布置图弹出水平线和墙厚度线。确定盒箱与管路.2、配合土建结构施工时，大模板，滑模板施工砼墙，在钢筋绑扎过程中预埋套盒及管路,同时办理隐检.3、根据土建图纸标出墙的位置确定配管甩出的管头。4、砌体施工过程应及时准确地将布线配管随墙预埋好。三、 工艺流程（一） 混凝土墙内焊接钢管施工主要工艺流程管子切断→套丝→煨弯→随土建施工进行分层分段配管→管线补偿→跨接地线 的焊接→管线防腐四、 操作工艺（二） 混凝土墙内钢管操作工艺1、 管路的切断配管前根据图纸要求的实际尺寸将管线切断，切断管路使用砂轮锯或钢锯,注意锯出的管口应平齐,不得有斜口.锯断后应清除管口毛刺.2、 管路的套丝（1）套丝一般采纳套丝板来进行。套丝时,先将管子固定在台虎钳或龙门压架上，钳紧。根据管子的外径选择好相应的板牙，将绞扳轻轻套在管端，调整绞板的三个支承脚，使其紧贴管子，这样套丝时不会出现斜丝，调整好绞扳后，手握绞扳，平稳向里推，带上 2～3 扣后，再站到侧面按顺时针方向转动套丝扳，开始时速度应放慢，套丝时应注意用力均匀,以免发生偏丝、啃丝的现象，丝扣即将套成时，轻轻松开扳机，开机通扳。 （2）管径小于 DN20 的管子应分两板套成，管径大于等于 DN25 的管子应分三板套成。 (3）进入盒（箱)的管子其...
