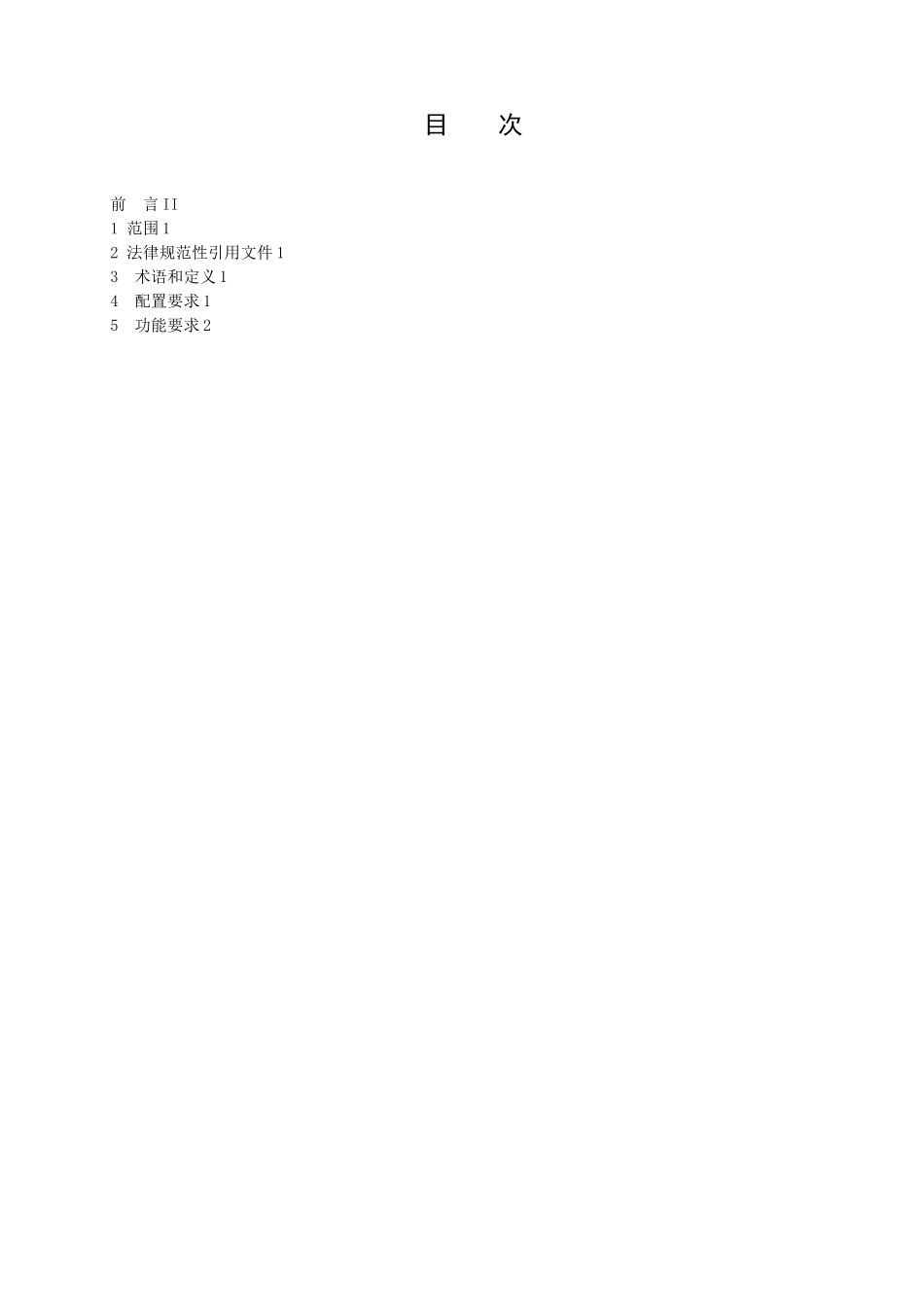

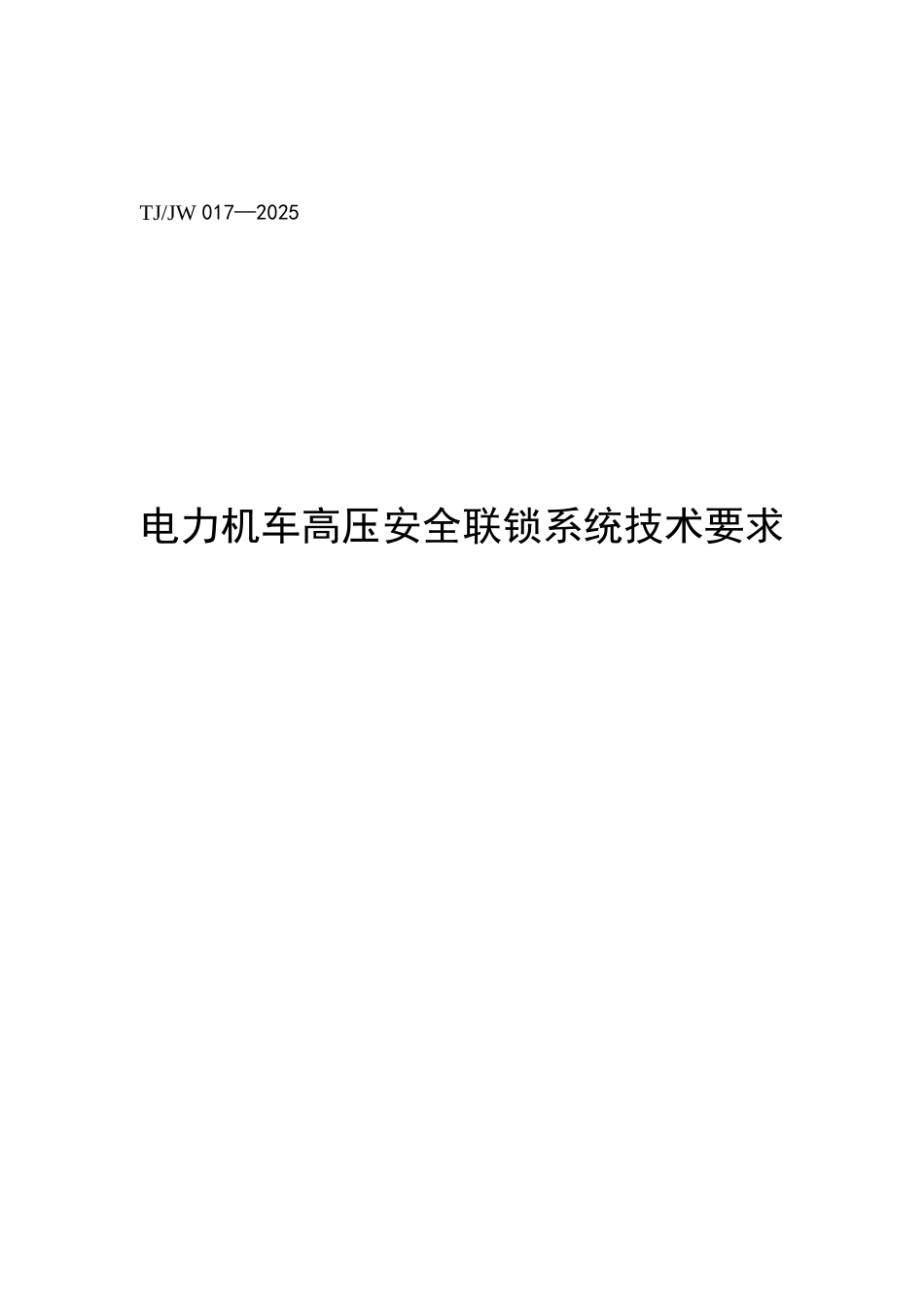

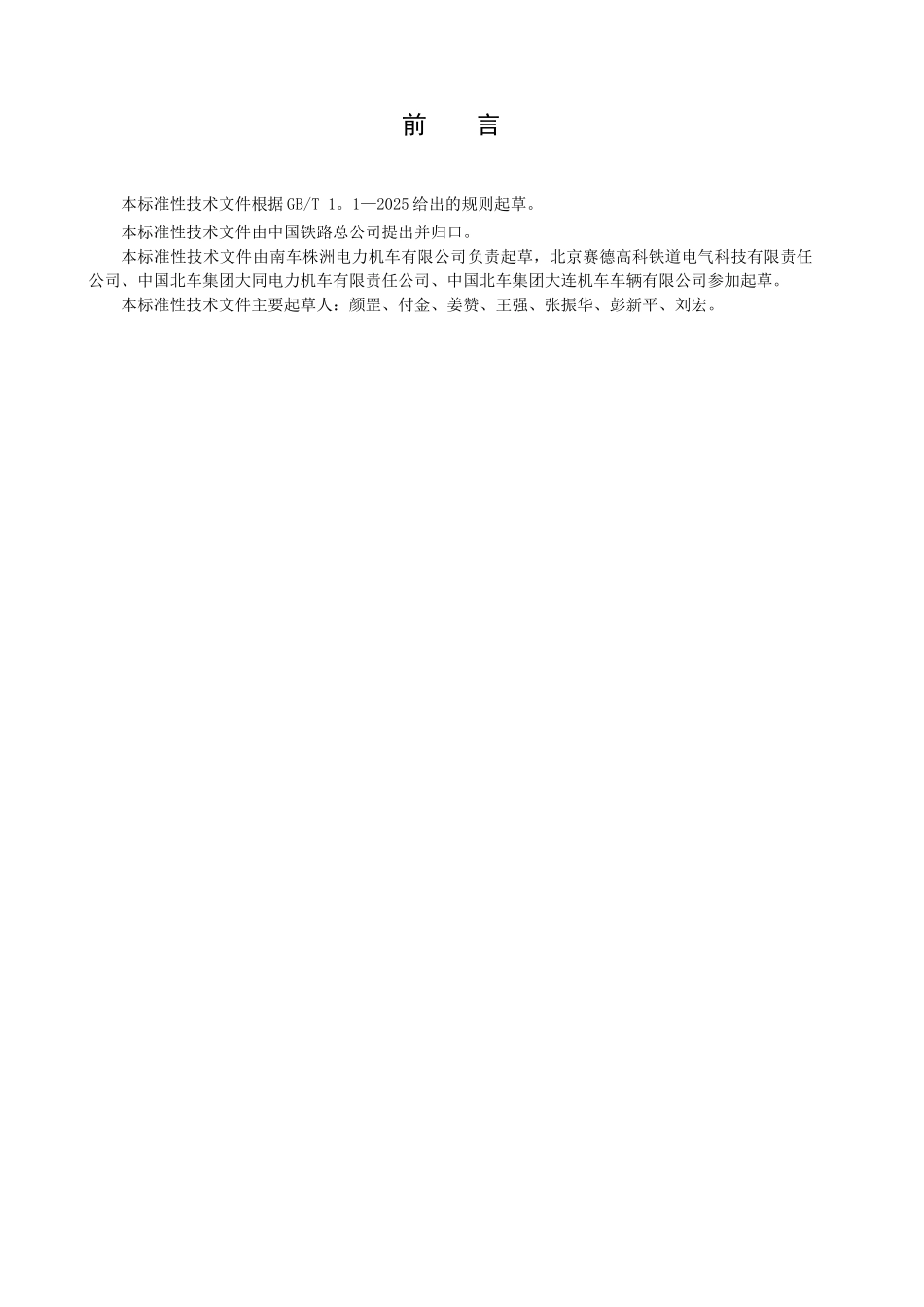

TJ/JW 017—2025电力机车高压安全联锁系统技术要求目 次前 言 II1 范围 12 法律规范性引用文件 13 术语和定义 14 配置要求 15 功能要求 2前 言本标准性技术文件根据 GB/T 1。1—2025 给出的规则起草。本标准性技术文件由中国铁路总公司提出并归口。本标准性技术文件由南车株洲电力机车有限公司负责起草，北京赛德高科铁道电气科技有限责任公司、中国北车集团大同电力机车有限责任公司、中国北车集团大连机车车辆有限公司参加起草。本标准性技术文件主要起草人：颜罡、付金、姜赞、王强、张振华、彭新平、刘宏。电力机车高压安全联锁系统技术要求1 范围本文件规定了电力机车上高压安全联锁系统的技术要求。本文件适用于电力机车。2 法律规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本（包括所有的修改单)适用于本文件。GB/T 2900。36－2025 电工术语 电力牵引3 术语和定义GB/T 2900.36-2025 界定的以及下列术语和定义适用于本文件。3.1 高压安全联锁 high voltage safety interlock采纳机械和电气等方式对进入电力机车高电压区域、手动操作高电压设备进行的联锁，以保障机车作业人员的人身安全和高电压设备的安全使用。4 配置要求4.1 基本要求高压安全联锁系统由第一级安全联锁设备、第二级安全联锁设备、第三级安全联锁设备组成.高压安全联锁系统各级的安全联锁设备、安装位置、电路联锁功能及气路联锁功能满足表 1 的要求。表 1 高压安全联锁系统的基本要求安全联锁级别安全联锁设备安装位置电路联锁功能气路联锁功能第一级受电弓气路联锁装置及联锁钥匙制动柜或气动柜有有第二级高压接地开关及联锁钥匙机械间顶部或网侧高压柜有无第三级钥匙箱电器柜无无联锁设备 a机械间顶部、装有高电压设备的屏柜a 联锁设备包括但不限于：车顶门、牵引变流器柜、网侧高压柜（如有）、列车供电柜(如有）、手动高压隔离开关(如有)。4。2 钥匙设置要求三个级别的安全联锁设备的钥匙设置见图 1，应满足以下要求：a)第一级安全联锁设备配有 1 个蓝色钥匙锁芯； b)第二级安全联锁设备配有 1 个蓝色钥匙锁芯和 1 个黄色钥匙锁芯；c)第三级安全联锁设备配有 1 个黄色钥匙锁芯和多个绿色钥匙锁芯;d)每台（节）机车设置有 1 把蓝色钥匙和 1 把黄色钥匙.注：上图为机车正常运行时的钥匙状态.钥匙孔处于垂直方向为钥...
