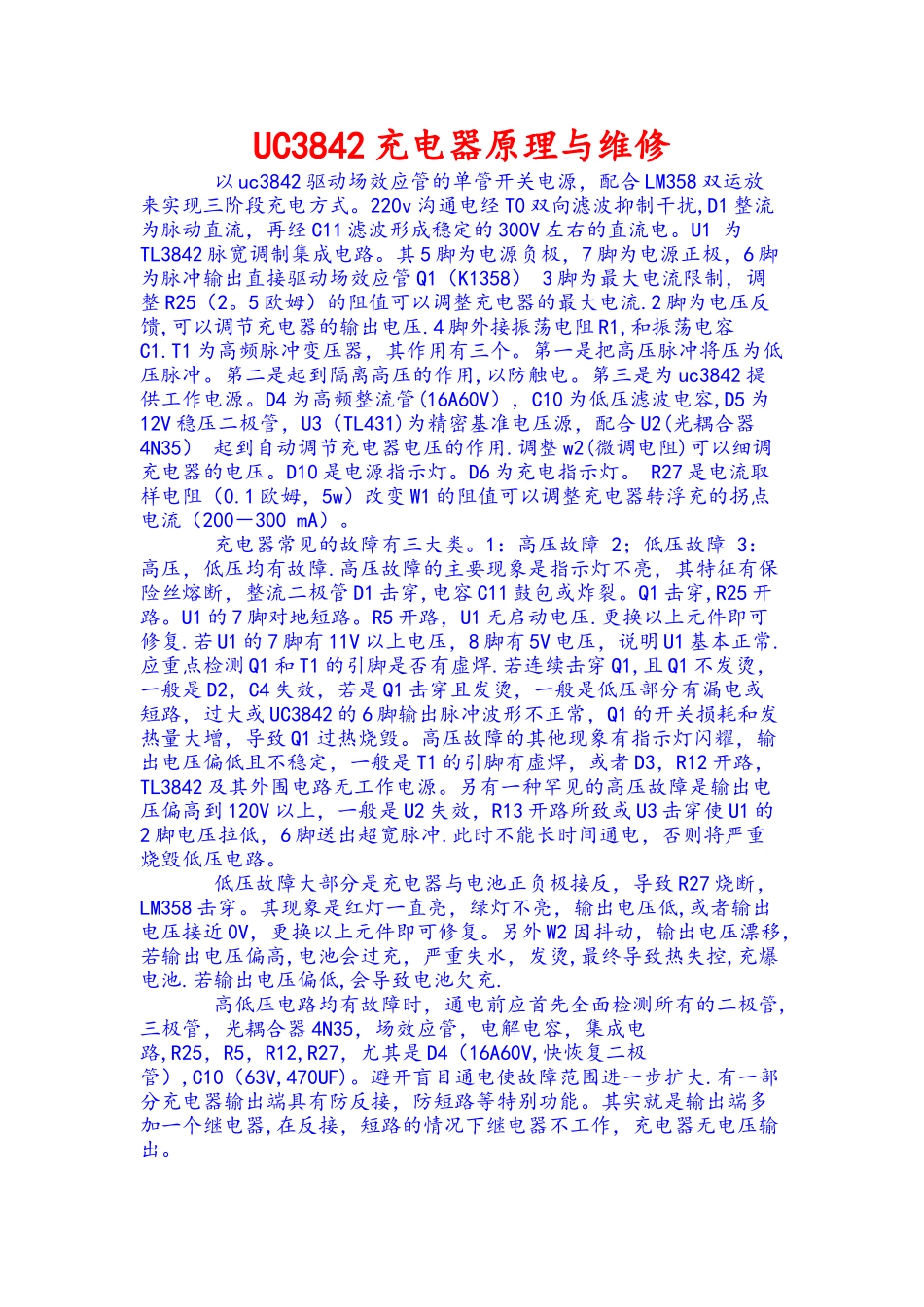

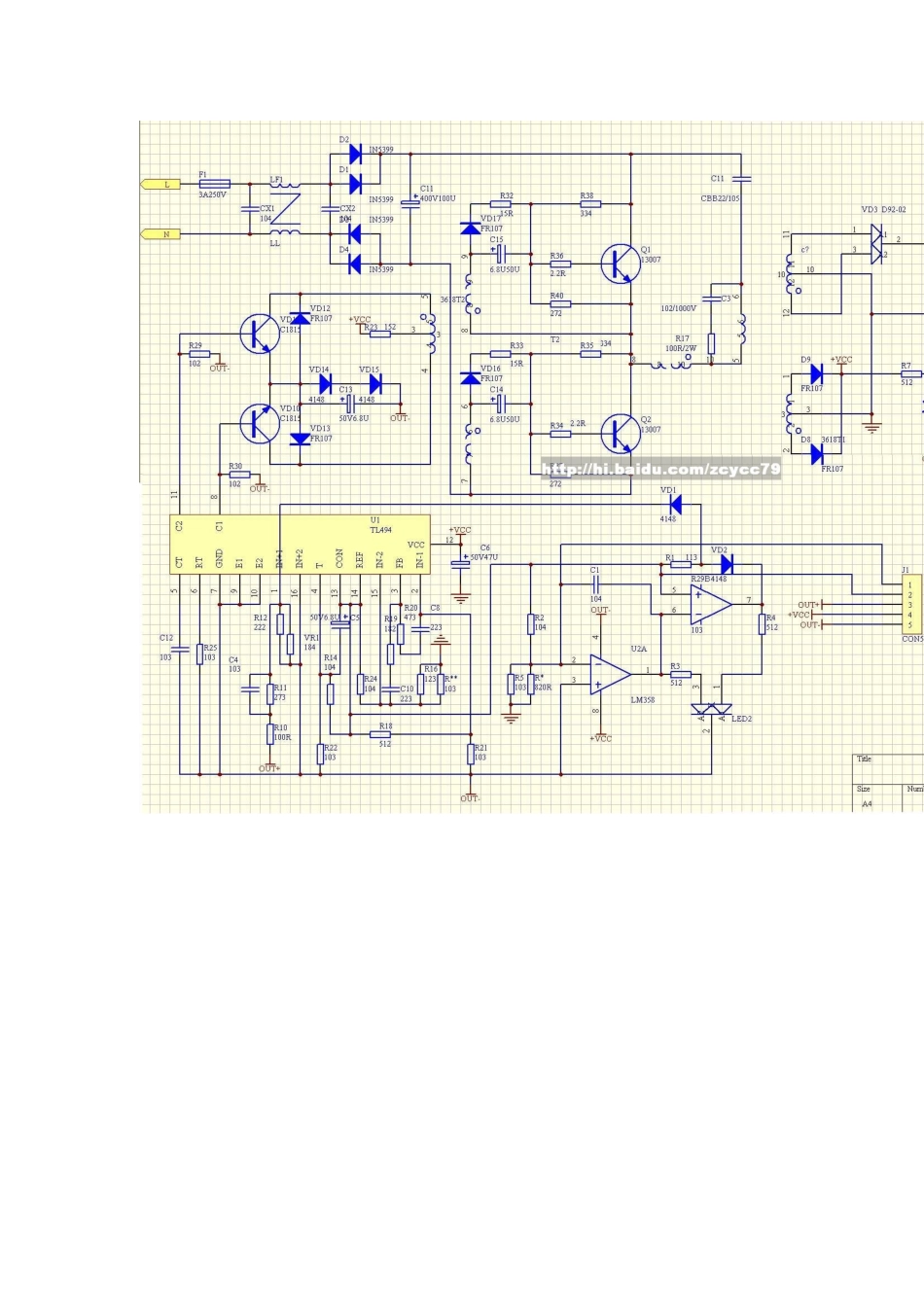

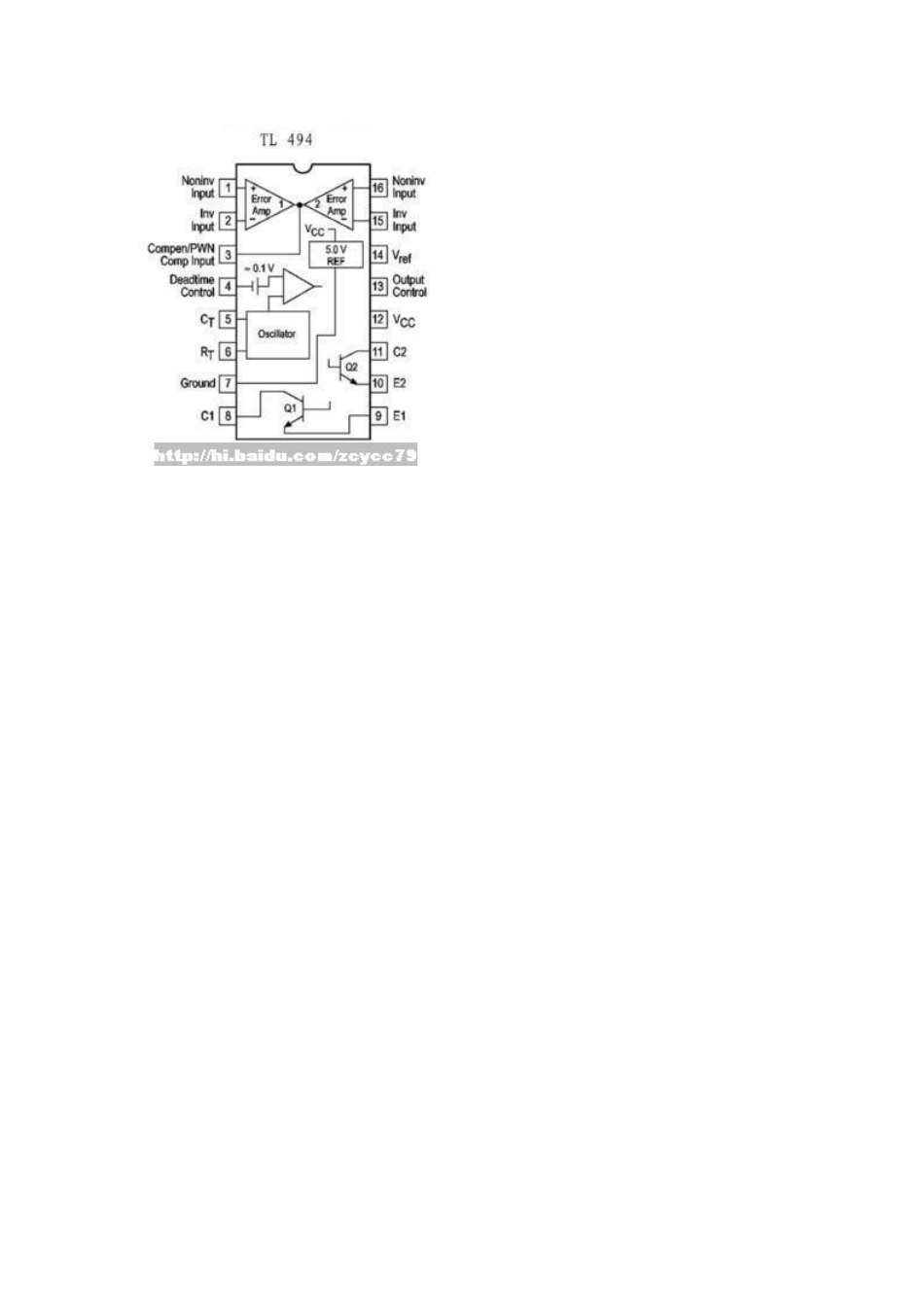

UC3842 充电器原理与维修 以 uc3842 驱动场效应管的单管开关电源，配合 LM358 双运放来实现三阶段充电方式。220v 沟通电经 T0 双向滤波抑制干扰,D1 整流为脉动直流，再经 C11 滤波形成稳定的 300V 左右的直流电。U1 为TL3842 脉宽调制集成电路。其 5 脚为电源负极，7 脚为电源正极，6 脚为脉冲输出直接驱动场效应管 Q1（K1358） 3 脚为最大电流限制，调整 R25（2。5 欧姆）的阻值可以调整充电器的最大电流.2 脚为电压反馈,可以调节充电器的输出电压.4 脚外接振荡电阻 R1,和振荡电容C1.T1 为高频脉冲变压器，其作用有三个。第一是把高压脉冲将压为低压脉冲。第二是起到隔离高压的作用,以防触电。第三是为 uc3842 提供工作电源。D4 为高频整流管(16A60V），C10 为低压滤波电容,D5 为12V 稳压二极管，U3（TL431)为精密基准电压源，配合 U2(光耦合器4N35） 起到自动调节充电器电压的作用.调整 w2(微调电阻)可以细调充电器的电压。D10 是电源指示灯。D6 为充电指示灯。 R27 是电流取样电阻（0.1 欧姆，5w）改变 W1 的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。 充电器常见的故障有三大类。1：高压故障 2；低压故障 3：高压，低压均有故障.高压故障的主要现象是指示灯不亮，其特征有保险丝熔断，整流二极管 D1 击穿,电容 C11 鼓包或炸裂。Q1 击穿,R25 开路。U1 的 7 脚对地短路。R5 开路，U1 无启动电压.更换以上元件即可修复.若 U1 的 7 脚有 11V 以上电压，8 脚有 5V 电压，说明 U1 基本正常.应重点检测 Q1 和 T1 的引脚是否有虚焊.若连续击穿 Q1,且 Q1 不发烫，一般是 D2，C4 失效，若是 Q1 击穿且发烫，一般是低压部分有漏电或短路，过大或 UC3842 的 6 脚输出脉冲波形不正常，Q1 的开关损耗和发热量大增，导致 Q1 过热烧毁。高压故障的其他现象有指示灯闪耀，输出电压偏低且不稳定，一般是 T1 的引脚有虚焊，或者 D3，R12 开路，TL3842 及其外围电路无工作电源。另有一种罕见的高压故障是输出电压偏高到 120V 以上，一般是 U2 失效，R13 开路所致或 U3 击穿使 U1 的2 脚电压拉低，6 脚送出超宽脉冲.此时不能长时间通电，否则将严重烧毁低压电路。 低压故障大部分是充电器与电池正负极接反，导致 R27 烧断，LM358 击穿。其现象是红灯一直亮，绿灯不亮，输出电压低,或者输出电压接近 0V，更换以上元件即可修复。另外 W2...
