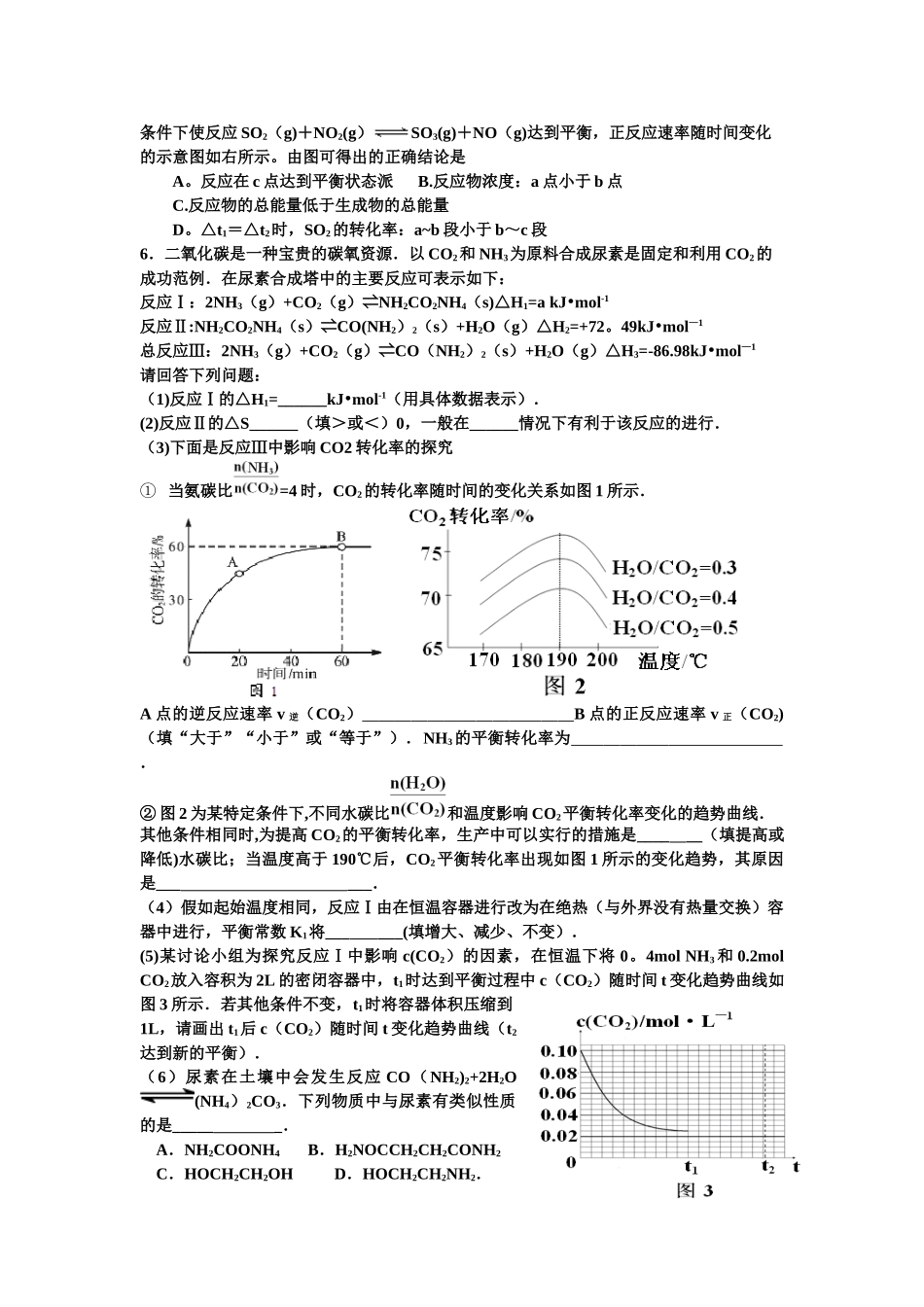

化学反应速率、化学平衡图像的识别( ）1．取五等份 NO2 ，分别加入温度不同、容积相同的恒容密闭容器中,发生反应：2NO2(g） N2O4（g)，ΔH＜0 反应相同时间后,分别测定体系中 NO2的百重量（NO2%)，并作出其随反应温度（T）变化的关系图.下列示意图中,可能与实验结果相符的是( ）2．如图（Ⅰ）表示反应：mA(g）+nB(g） pC（g)+qD（g)；△H。在不同温度下经过一定时间混合气体体系中 C 的百分含量与温度 T 的关系.图（Ⅱ）表示在一定条件下达到平衡后，t 时刻改变影响平衡的另一个条件，重新建立平衡的反应过程。由此可推断该反应中 A、m+n＞p+q, △H＜0 B、m+n＞p+q, △H＞0C、m+n＜p+q, △H＞0 D、m+n＜p+q， △H＜0( ）3．化学小组讨论在其他条件不变时，改变密闭容器中某一条件对A2(g）＋3B2(g) 2AB3（g) 化学平衡状态的影响，得到如右图所示的曲线 (图中 T 表示温度，n 表 示物质的量）。下列推断正确的是（ )A。在 T2和 n(A2)不变时达到平衡，AB3的物质的量大小为c〉b〉aB.若 T2>T1,则正反应一定是放热反应C。达到平衡时，A2的转化率大小为 b〉a〉cD.若 T2〉T1，达到平衡时 b、d 点的反应速率为 Vd >Vb( ）4．若该反应在绝热、恒容的密闭体系中进行，下列示意图正确且能说明反应2NO（g）＋2CO(g） 2CO2（g)＋N2(g) ΔH<0，在进行到 t1时刻达到平衡状态的是( ）A．a b B．c d C．a b d D．b d （ ）5．向绝热恒容密闭容器中通入 SO2和 NO2，在一定条件下使反应 SO2（g)＋NO2(g）SO3(g)＋NO（g)达到平衡，正反应速率随时间变化的示意图如右所示。由图可得出的正确结论是 A。反应在 c 点达到平衡状态派 B.反应物浓度：a 点小于 b 点C.反应物的总能量低于生成物的总能量D。△t1＝△t2时，SO2的转化率：a~b 段小于 b～c 段6．二氧化碳是一种宝贵的碳氧资源．以 CO2和 NH3为原料合成尿素是固定和利用 CO2的成功范例．在尿素合成塔中的主要反应可表示如下：反应Ⅰ：2NH3（g）+CO2（g）⇌NH2CO2NH4（s)△H1=a kJ•mol-1反应Ⅱ:NH2CO2NH4（s）⇌CO(NH2）2（s）+H2O（g）△H2=+72。49kJ•mol—1总反应Ⅲ：2NH3（g）+CO2（g）⇌CO（NH2）2（s）+H2O（g）△H3=-86.98kJ•mol—1请回答下列问题：（1)反应Ⅰ的△H1=______kJ•mol-1（用具体数据表示）．(2)反应Ⅱ的△S______（填＞或＜）0，一般在______情况下有利于该反应的进行．（3)下面是反应Ⅲ中影响 CO2 转化率的探究① 当氨...
