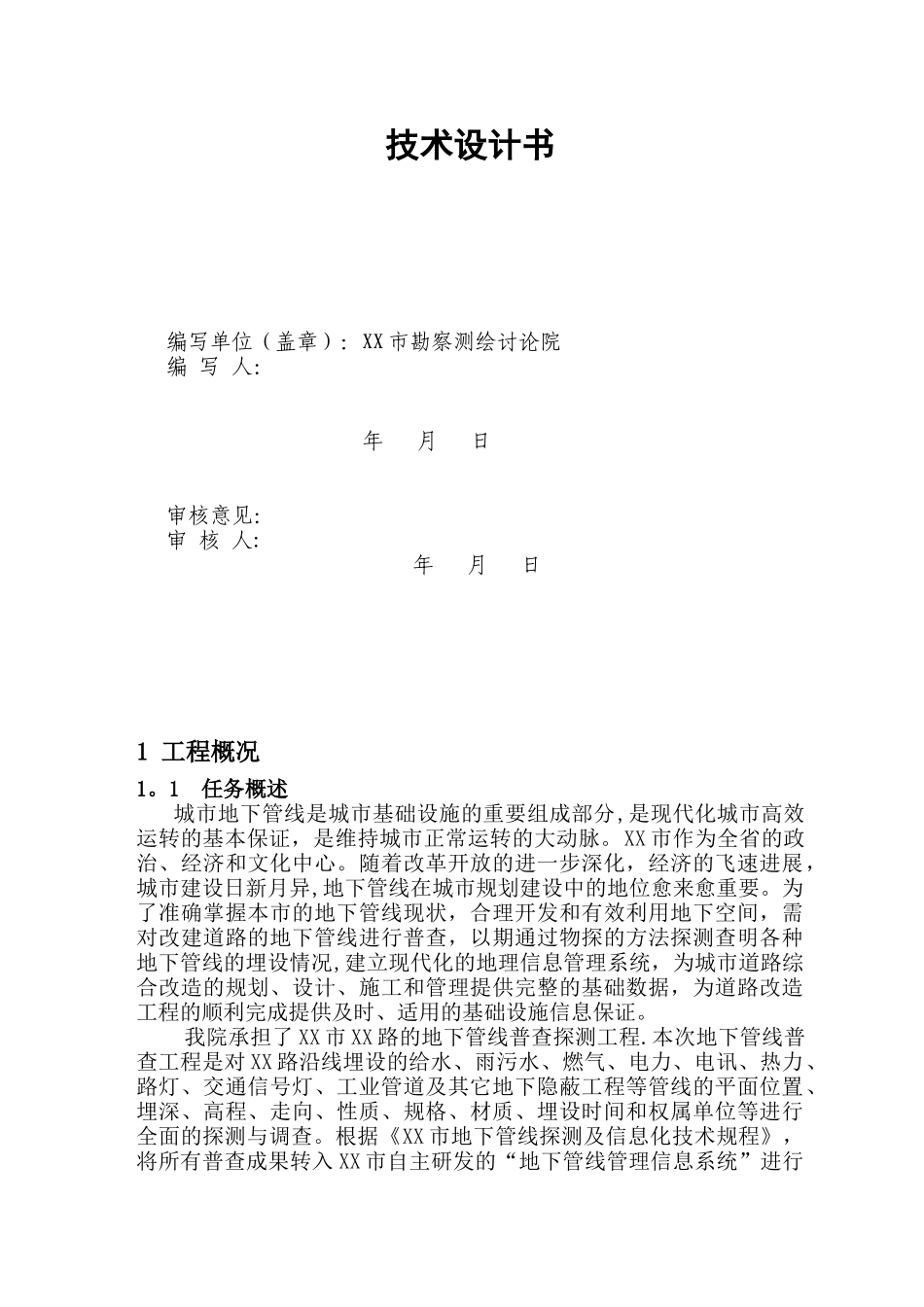

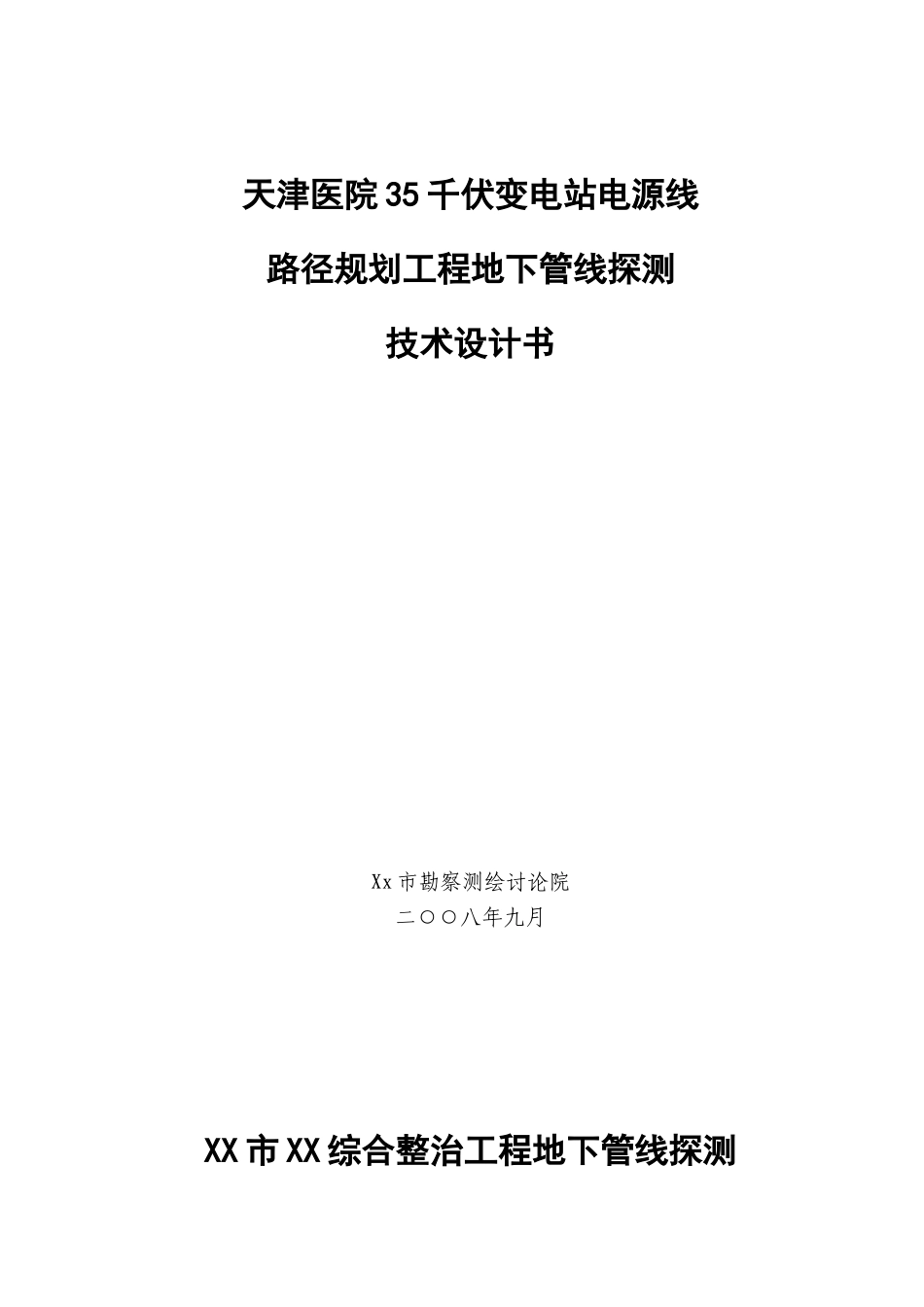

天津医院 35 千伏变电站电源线路径规划工程地下管线探测技术设计书Xx 市勘察测绘讨论院二○○八年九月XX 市 XX 综合整治工程地下管线探测技术设计书编写单位（盖章）：XX 市勘察测绘讨论院编 写 人：年 月 日审核意见：审 核 人:年 月 日1 工程概况1。1 任务概述城市地下管线是城市基础设施的重要组成部分,是现代化城市高效运转的基本保证，是维持城市正常运转的大动脉。XX 市作为全省的政治、经济和文化中心。随着改革开放的进一步深化，经济的飞速进展，城市建设日新月异,地下管线在城市规划建设中的地位愈来愈重要。为了准确掌握本市的地下管线现状，合理开发和有效利用地下空间，需对改建道路的地下管线进行普查，以期通过物探的方法探测查明各种地下管线的埋设情况,建立现代化的地理信息管理系统，为城市道路综合改造的规划、设计、施工和管理提供完整的基础数据，为道路改造工程的顺利完成提供及时、适用的基础设施信息保证。我院承担了 XX 市 XX 路的地下管线普查探测工程.本次地下管线普查工程是对 XX 路沿线埋设的给水、雨污水、燃气、电力、电讯、热力、路灯、交通信号灯、工业管道及其它地下隐蔽工程等管线的平面位置、埋深、高程、走向、性质、规格、材质、埋设时间和权属单位等进行全面的探测与调查。根据《XX 市地下管线探测及信息化技术规程》，将所有普查成果转入 XX 市自主研发的“地下管线管理信息系统”进行动态管理，并且按规程要求绘制综合地下管线图、专业地下管线图和结点放大示意图，建立相应比例尺的管线图形数据库.1.2 测区概况测区内管线种类齐全，大多埋设在道路两侧的慢车道、便道或绿化带内。作业区内交通繁忙，车流量较大，给普查工作带来很大的难度。1.3 估计工作量经过到测区现场踏勘，本测区道路全长约 9 公里，估计本测区管线总长度约 140 公里。2 主要的技术依据及采纳的基准2.1 主要的技术依据1、《城市地下管线探测技术规程》 (CJJ61—2025)；2、《城市测量法律规范》 （CJJ8—99)；3、《全球定位系统城市测量技术规程》(CJJ 73-97)；4、《1：500 1:1000 1 ：2000 地形图图式》 （ GB/7929—1995）;5、本技术设计书.2.2 采纳的平面坐标系和高程基准1、平面坐标系采纳 XX 年 XX 市独立坐标系;2、高程系采纳 1985 国家高程基准。3 工作范围及工作内容3.1 工作范围本次地下管线普查范围为 XX 市 XX 路沿线，线路全长约 9 公里，管线探测至路两侧...
