XX电站蒸汽吹管方案

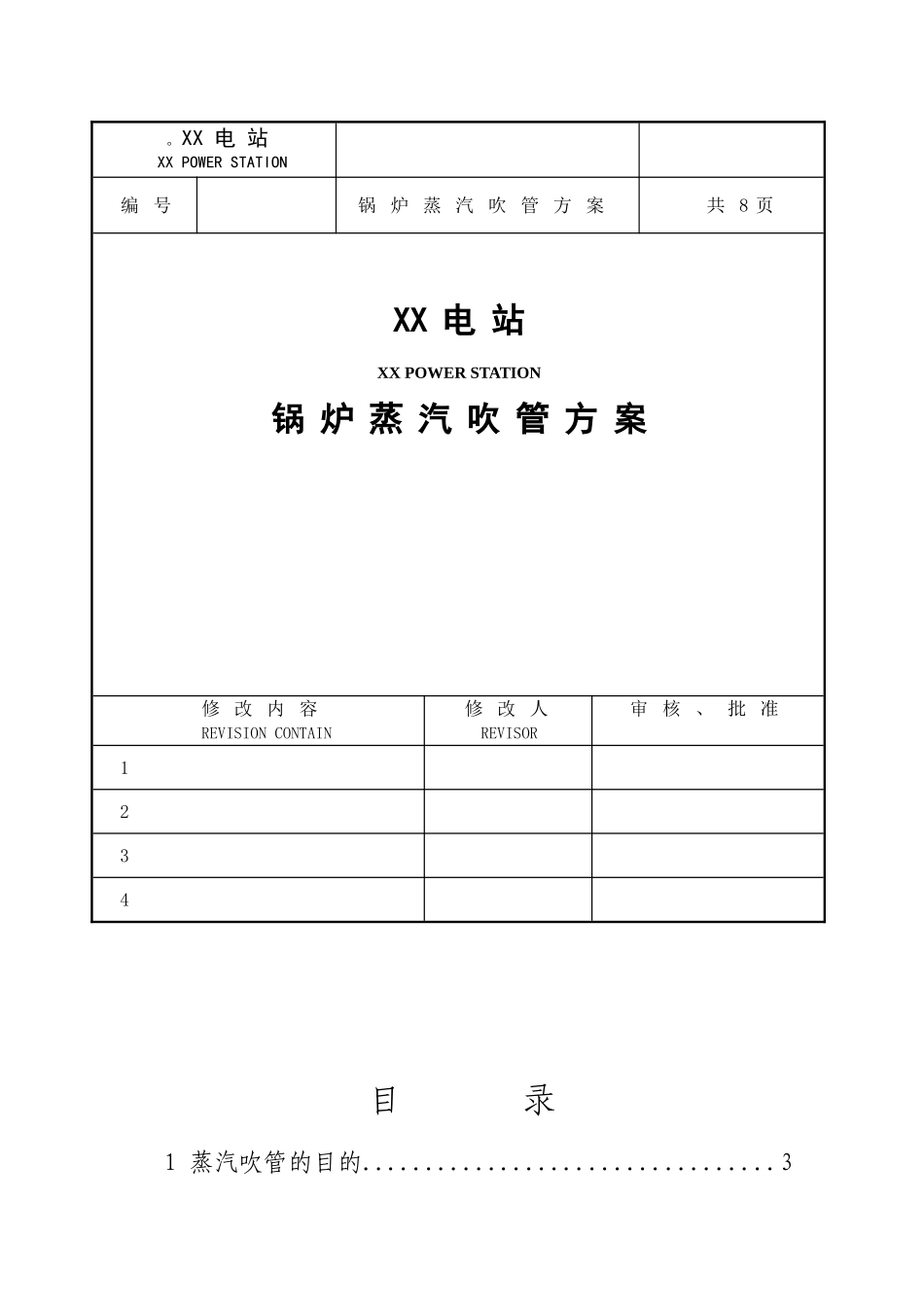

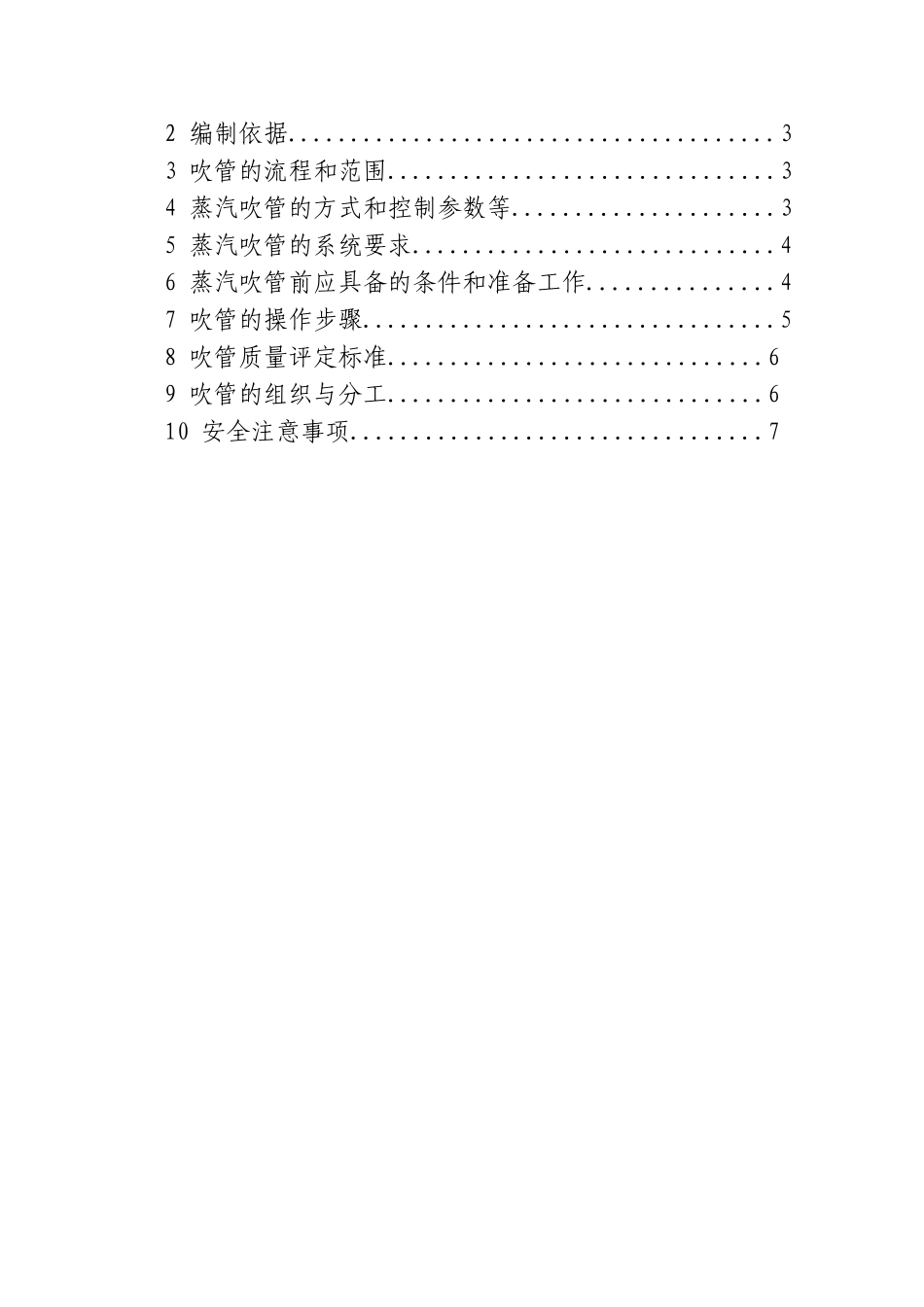

。XX 电 站XX POWER STATION编 号锅 炉 蒸 汽 吹 管 方 案共 8 页XX 电 站XX POWER STATION锅 炉 蒸 汽 吹 管 方 案修 改 内 容REVISION CONTAIN修 改 人REVISOR审 核 、 批 准1234目 录1 蒸汽吹管的目的.................................32 编制依据.......................................33 吹管的流程和范围...............................34 蒸汽吹管的方式和控制参数等.....................35 蒸汽吹管的系统要求.............................46 蒸汽吹管前应具备的条件和准备工作...............47 吹管的操作步骤.................................58 吹管质量评定标准..............................69 吹管的组织与分工..............................610 安全注意事项.................................71。 蒸汽吹管的目的：锅炉过热器及其蒸汽管道系统的吹扫是新建机组投运前的重要工序，其目的是为了清除在制造、运输、保管、安装过程中留在过、蒸汽管道中的各种杂物（如：砂粒、石块、旋屑、氧化铁皮等)，防止机组运行中过热器爆管和汽机通流部分损伤，提高机组的安全性和经济性，并改善运行期间的蒸汽品质。应强调指出的是，不能期望吹管能清除所有杂质，首先应从制造、安装上消除杂物的积存，吹管只能作为最后一道补充手段。2. 编制依据：2。1《火力发电厂基本建设工程启动及竣工验收规程》（电力工业部，1996 年版）；2。2《火电工程启动调试工作规程》（电力工业部，1996 年版）；2。3 《火电工程调整试运质量检验及评定标准》（电力工业部，1996 年版）；2.4《电力建设施工及验收技术法律规范》（锅炉机组篇)DL/T5047—95;2.5《电力建设施工及验收技术法律规范》（管道篇）DL5031—94；2.6《火电机组启动蒸汽吹管导则》（电力工业部 1998 年）2.7《电业安全工作规程》（热力机械部分）；2。8 制造和设计部门图纸、设备安装及使用说明书等；3。 吹管的流程和范围；3。1 吹管范围：过热器、主蒸汽管道；3。2 锅炉全系统的吹扫流程蒸汽经过汽包→过热器→主蒸汽管→电动门→临时管道出口→排大气4. 蒸汽吹管方式、控制参数：4。1 吹管采纳降压吹管.4.2 开吹管控制门时的汽包压力：主汽压力主汽温度每次时间吹管参数4。0—4.5~MPa350—450℃3 分钟4。3 关临时控制门的汽包压力:2。5-3.0MPa（暂定，吹管时根据吹管系数确定）；4.4 吹管系数 K 值：≥1；5。...
