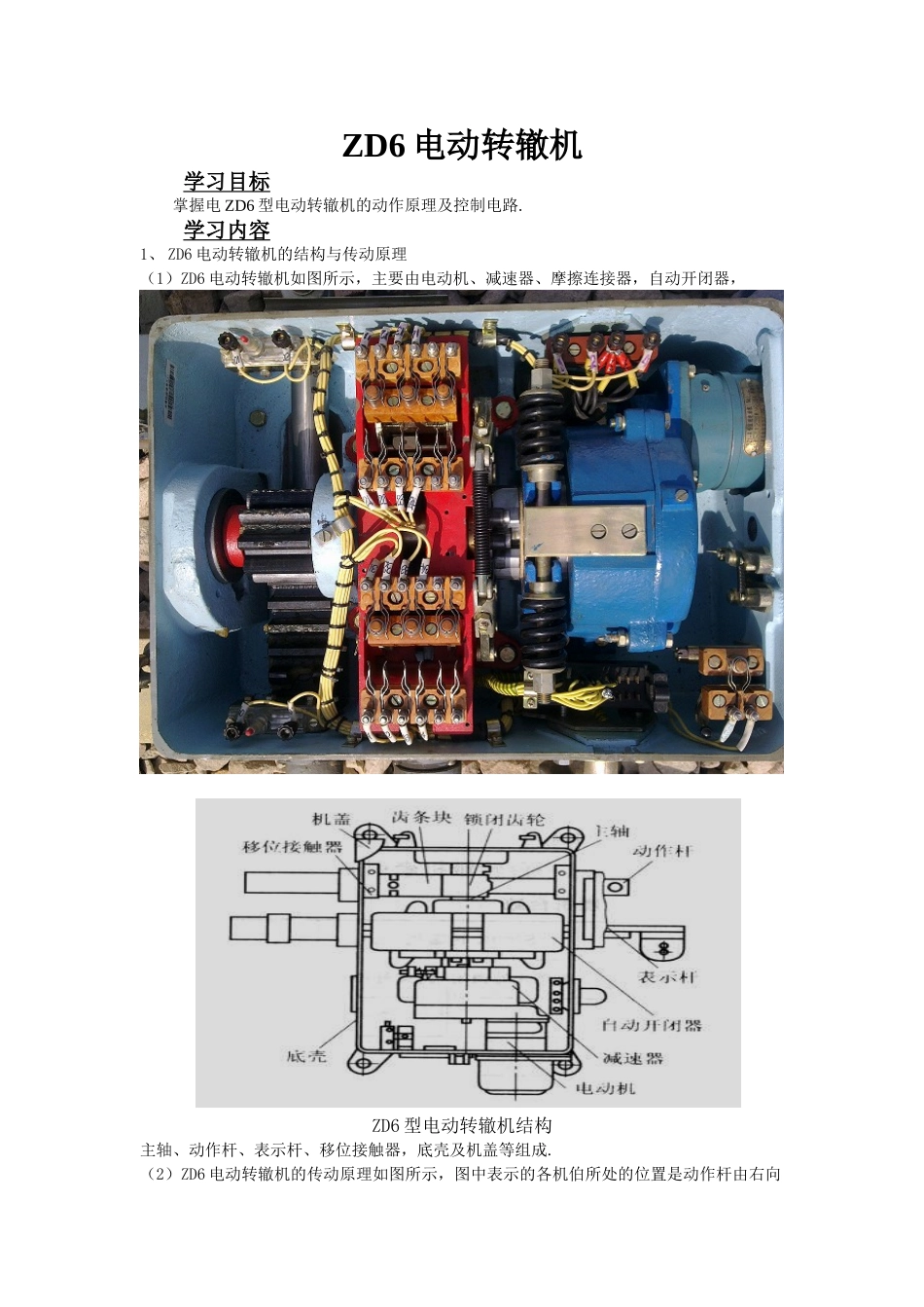

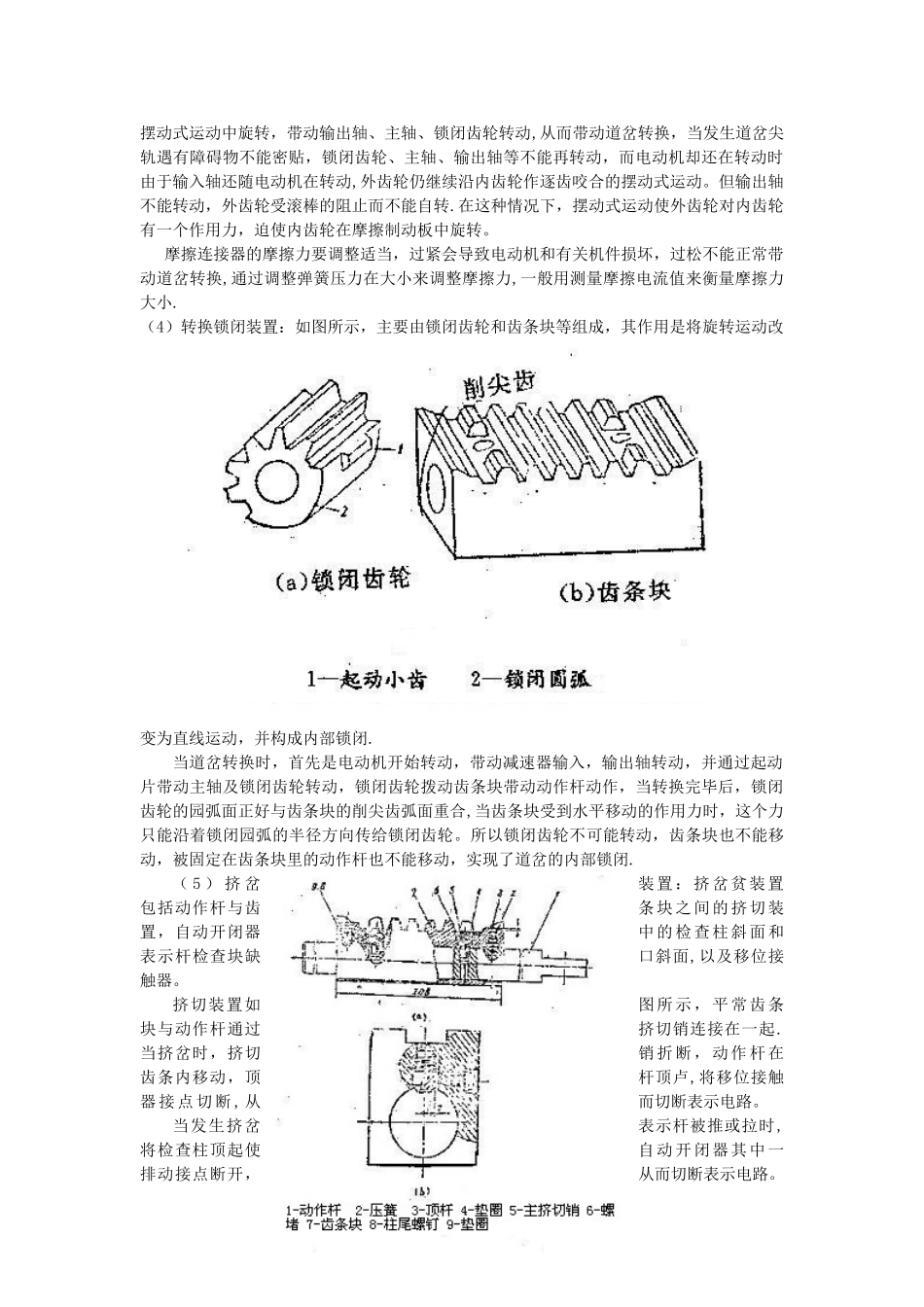

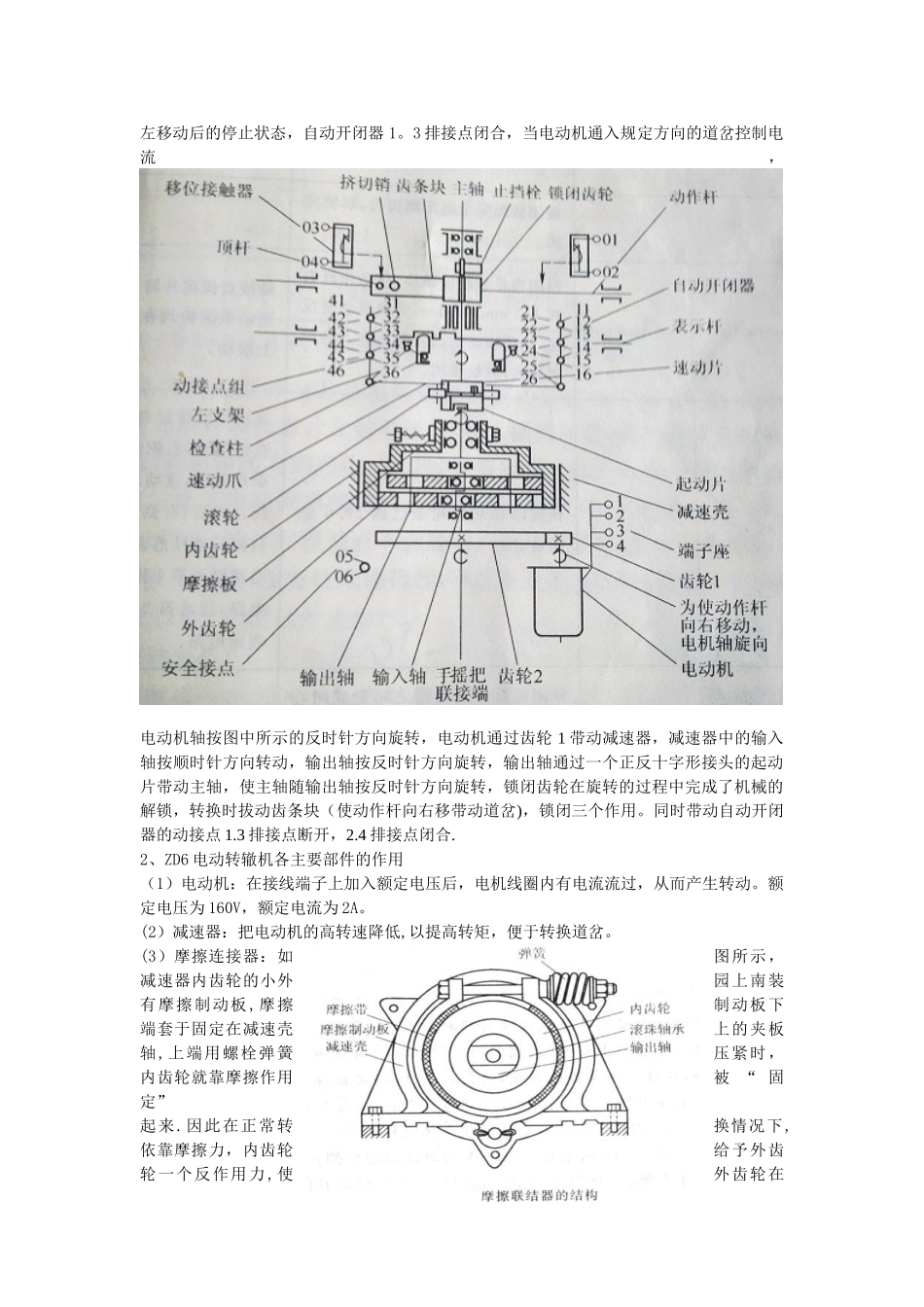

ZD6 电动转辙机学习目标掌握电 ZD6 型电动转辙机的动作原理及控制电路.学习内容1、 ZD6 电动转辙机的结构与传动原理（1）ZD6 电动转辙机如图所示，主要由电动机、减速器、摩擦连接器，自动开闭器，ZD6 型电动转辙机结构主轴、动作杆、表示杆、移位接触器，底壳及机盖等组成.（2）ZD6 电动转辙机的传动原理如图所示，图中表示的各机伯所处的位置是动作杆由右向左移动后的停止状态，自动开闭器 1。3 排接点闭合，当电动机通入规定方向的道岔控制电流，电动机轴按图中所示的反时针方向旋转，电动机通过齿轮 1 带动减速器，减速器中的输入轴按顺时针方向转动，输出轴按反时针方向旋转，输出轴通过一个正反十字形接头的起动片带动主轴，使主轴随输出轴按反时针方向旋转，锁闭齿轮在旋转的过程中完成了机械的解锁，转换时拔动齿条块（使动作杆向右移带动道岔)，锁闭三个作用。同时带动自动开闭器的动接点 1.3 排接点断开，2.4 排接点闭合.2、ZD6 电动转辙机各主要部件的作用（1）电动机：在接线端子上加入额定电压后，电机线圈内有电流流过，从而产生转动。额定电压为 160V，额定电流为 2A。(2）减速器：把电动机的高转速降低,以提高转矩，便于转换道岔。(3）摩擦连接器：如图所示，减速器内齿轮的小外园上南装有摩擦制动板,摩擦制动板下端套于固定在减速壳上的夹板轴,上端用螺栓弹簧压紧时，内齿轮就靠摩擦作用被 “ 固定”起来.因此在正常转换情况下,依靠摩擦力，内齿轮给予外齿轮一个反作用力,使外齿轮在摆动式运动中旋转，带动输出轴、主轴、锁闭齿轮转动,从而带动道岔转换，当发生道岔尖轨遇有障碍物不能密贴，锁闭齿轮、主轴、输出轴等不能再转动，而电动机却还在转动时由于输入轴还随电动机在转动,外齿轮仍继续沿内齿轮作逐齿咬合的摆动式运动。但输出轴不能转动，外齿轮受滚棒的阻止而不能自转.在这种情况下，摆动式运动使外齿轮对内齿轮有一个作用力，迫使内齿轮在摩擦制动板中旋转。 摩擦连接器的摩擦力要调整适当，过紧会导致电动机和有关机件损坏，过松不能正常带动道岔转换,通过调整弹簧压力在大小来调整摩擦力,一般用测量摩擦电流值来衡量摩擦力大小.（4）转换锁闭装置：如图所示，主要由锁闭齿轮和齿条块等组成，其作用是将旋转运动改变为直线运动，并构成内部锁闭.当道岔转换时，首先是电动机开始转动，带动减速器输入，输出轴转动，并通过起动片带动主轴及锁闭齿轮转动，锁闭齿轮拨动齿条块带动动作杆动作，当转换...
