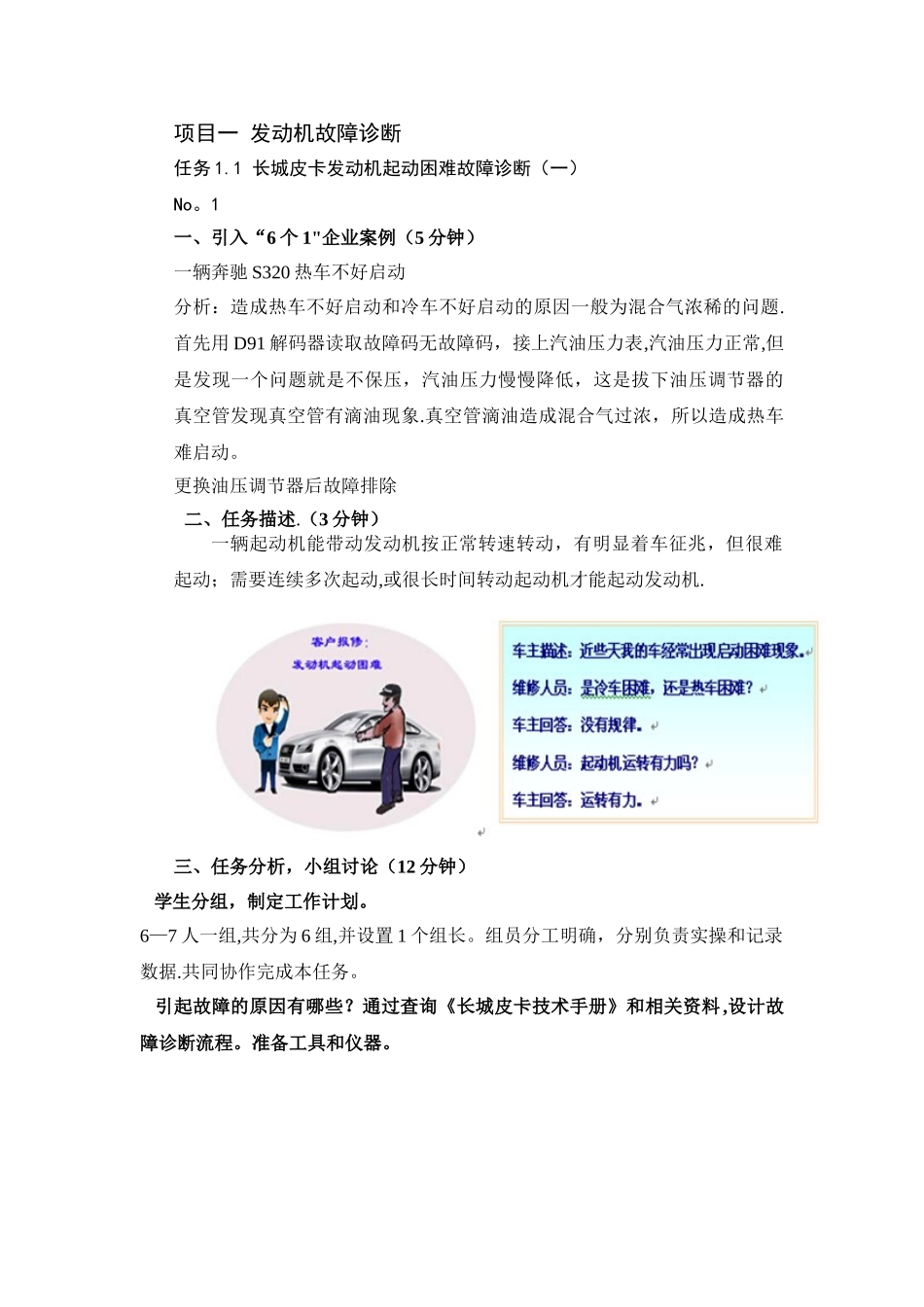

项目一 发动机故障诊断任务 1.1 长城皮卡发动机起动困难故障诊断（一） No。1一、引入“6 个 1"企业案例（5 分钟）一辆奔驰 S320 热车不好启动分析：造成热车不好启动和冷车不好启动的原因一般为混合气浓稀的问题.首先用 D91 解码器读取故障码无故障码，接上汽油压力表,汽油压力正常,但是发现一个问题就是不保压，汽油压力慢慢降低，这是拔下油压调节器的真空管发现真空管有滴油现象.真空管滴油造成混合气过浓，所以造成热车难启动。更换油压调节器后故障排除二、任务描述.（3 分钟）一辆起动机能带动发动机按正常转速转动，有明显着车征兆，但很难起动；需要连续多次起动,或很长时间转动起动机才能起动发动机.三、任务分析，小组讨论（12 分钟） 学生分组，制定工作计划。6—7 人一组,共分为 6 组,并设置 1 个组长。组员分工明确，分别负责实操和记录数据.共同协作完成本任务。 引起故障的原因有哪些？通过查询《长城皮卡技术手册》和相关资料,设计故障诊断流程。准备工具和仪器。 图 1.1 金奔腾解码仪 图 1.2 汽车专用万用表（1）进气系统有漏气（2）燃油系统保持压力或残余压力太低（3)油路中有大量空气而产生气阻（4）回油管或燃油滤清器堵塞（5）空气滤清器堵塞（6）ECTS 故障（7）MAPS 故障（8）ISC 阀故障(9)EGR 系统工作不良（10）喷油器工作不良（漏油、积炭、堵塞等）（11）点火正时不正确（12)起动开关至电脑的接线断路（13）气缸压缩压力过低（14）进气管和进、排气门积炭过多（气门关闭不严）（15）点火线圈、火花塞工作不良、高压线处有破损四、任务实施（50 分钟）小组根据制定的流程进行故障诊断，老师进行指导。对于起动困难，应分清是冷车时出现还是热车时出现，或者不管冷车还是热车均出现。这一故障一般是在燃油系统,可按下述步骤进行检查：1．电控系统故障诊断1)检查冷却液温度传感器（1）读取故障码和数据块使用故障诊断仪读取故障码和数据块，方法和步骤如下:① 连接诊断仪,起动发动机。② 读取故障码，若有故障码，按故障码提示进行分析；若没有故障码,应进行下一步;③ 进入“读测量数据块"功能. ④ 选择相应显示组.⑤ 读取冷却液温度传感器数据。⑥ 对比实际温度进行分析，假如数值相符,应进行其它元件检测;假如数值不符，应对传感器本身、电脑及线路进行检测。（2）线路检测① 拔下传感器线束插头，打开点火开关,测量插头端子间的电压，应为 5V左右；否则进行下一步。② 测量...
