一种利用电梯上下运动进行发电的设计方案

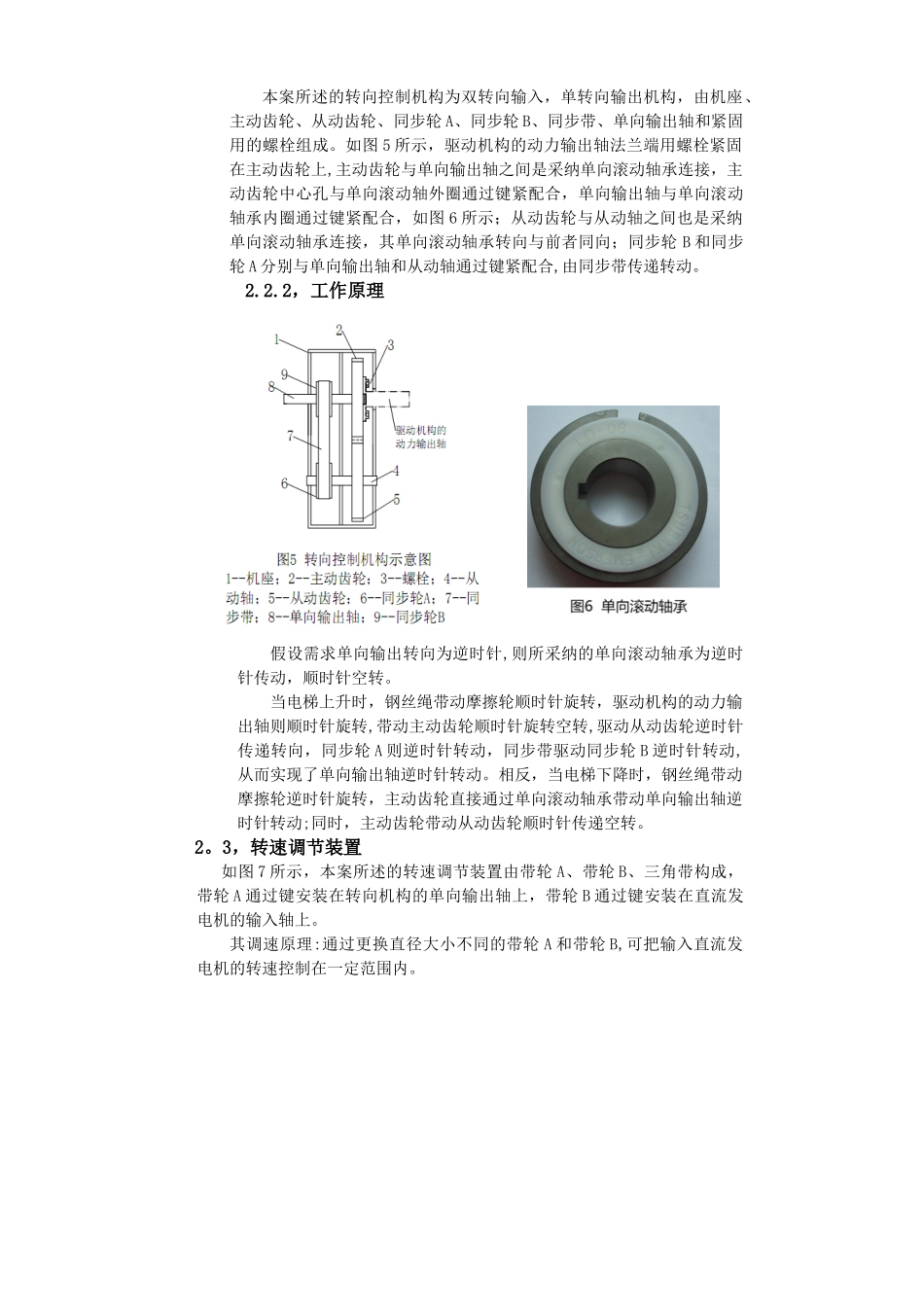

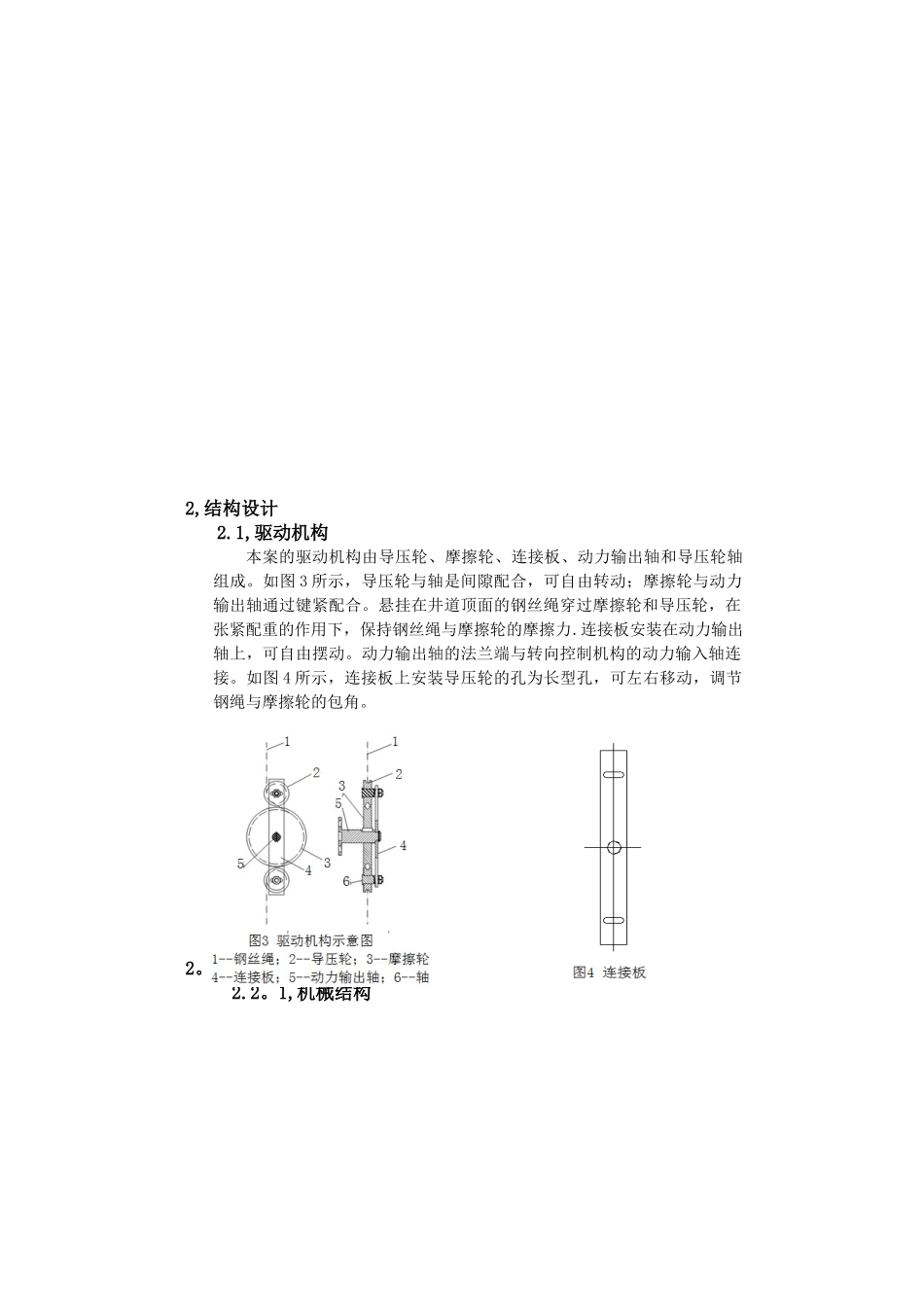

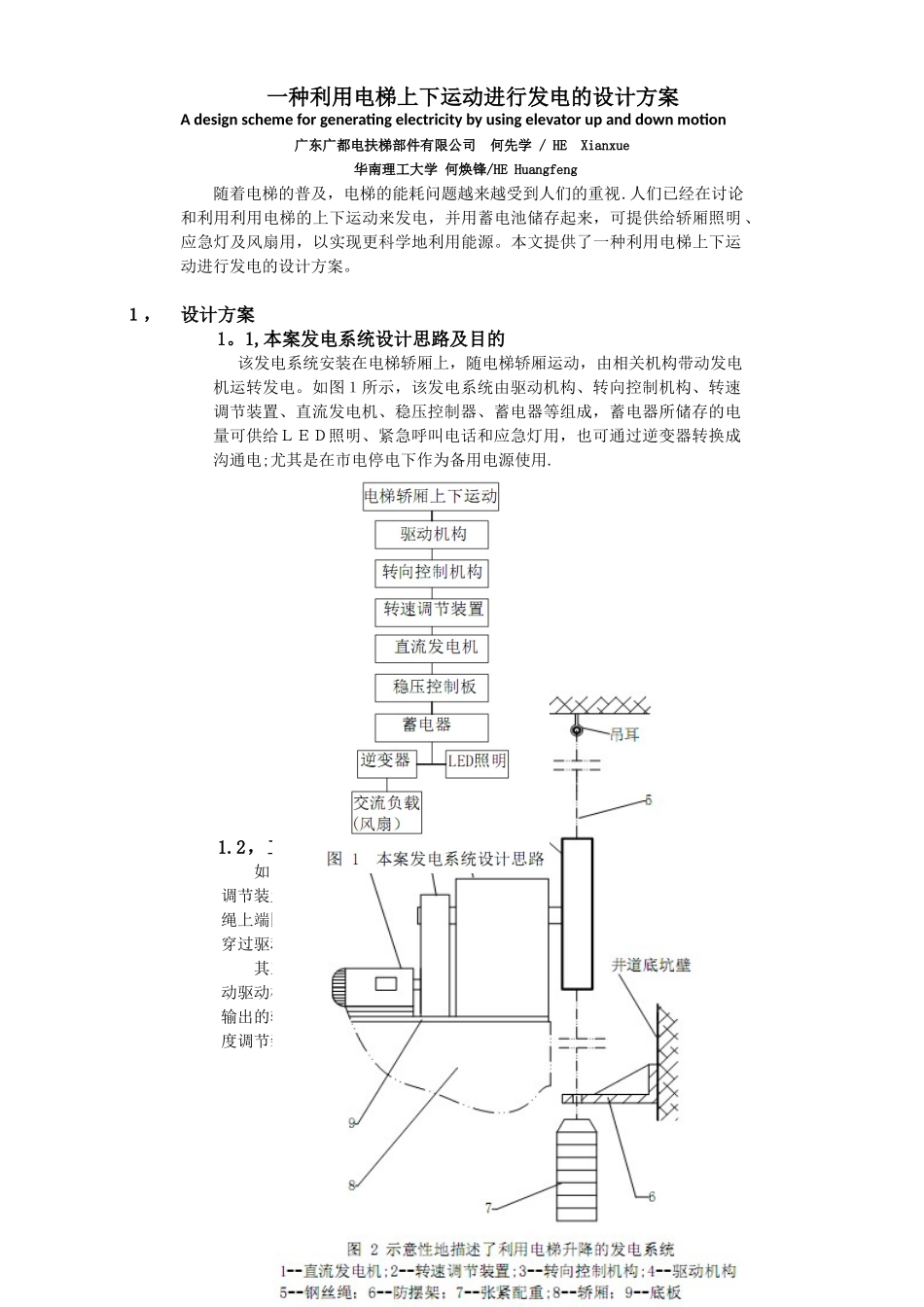

一种利用电梯上下运动进行发电的设计方案A design scheme for generating electricity by using elevator up and down motion广东广都电扶梯部件有限公司 何先学 / HE Xianxue 华南理工大学 何焕锋/HE Huangfeng随着电梯的普及，电梯的能耗问题越来越受到人们的重视.人们已经在讨论和利用利用电梯的上下运动来发电，并用蓄电池储存起来，可提供给轿厢照明 、应急灯及风扇用，以实现更科学地利用能源。本文提供了一种利用电梯上下运动进行发电的设计方案。１，设计方案1。1,本案发电系统设计思路及目的该发电系统安装在电梯轿厢上，随电梯轿厢运动，由相关机构带动发电机运转发电。如图１所示，该发电系统由驱动机构、转向控制机构、转速调节装置、直流发电机、稳压控制器、蓄电器等组成，蓄电器所储存的电量可供给ＬＥＤ照明、紧急呼叫电话和应急灯用，也可通过逆变器转换成沟通电;尤其是在市电停电下作为备用电源使用.1.2，工作原理如图２所示，直流发电机、转速调节装置、转向控制机构及驱动机构均安装在轿顶的底座上。将一条钢丝绳上端固定在井道顶面，顺着井道垂直向下，下端连接张紧配重；钢丝绳穿过驱动机构。其工作原理是:当电梯向上或向下运动时,钢丝绳在摩擦力的作用下带动驱动机构的摩擦轮旋转，驱动机构通过动力输出轴把运动转给只能单向输出的转向控制机构，转向控制机构把运动输入到速度调节装置，通过速度调节装置带动直流发电机发电。2,结构设计2.1,驱动机构本案的驱动机构由导压轮、摩擦轮、连接板、动力输出轴和导压轮轴组成。如图 3 所示，导压轮与轴是间隙配合，可自由转动；摩擦轮与动力输出轴通过键紧配合。悬挂在井道顶面的钢丝绳穿过摩擦轮和导压轮，在张紧配重的作用下，保持钢丝绳与摩擦轮的摩擦力.连接板安装在动力输出轴上，可自由摆动。动力输出轴的法兰端与转向控制机构的动力输入轴连接。如图 4 所示，连接板上安装导压轮的孔为长型孔，可左右移动，调节钢绳与摩擦轮的包角。2。2，转向控制机构2.2。1,机械结构本案所述的转向控制机构为双转向输入，单转向输出机构，由机座、主动齿轮、从动齿轮、同步轮 A、同步轮 B、同步带、单向输出轴和紧固用的螺栓组成。如图 5 所示，驱动机构的动力输出轴法兰端用螺栓紧固在主动齿轮上,主动齿轮与单向输出轴之间是采纳单向滚动轴承连接，主动齿轮中心孔与单向滚动轴外圈通过键紧配合，单向输出轴与单向滚动轴承内圈通过键紧配合，如图 6 所示；...
