一级圆柱斜齿轮减速器设计说明书

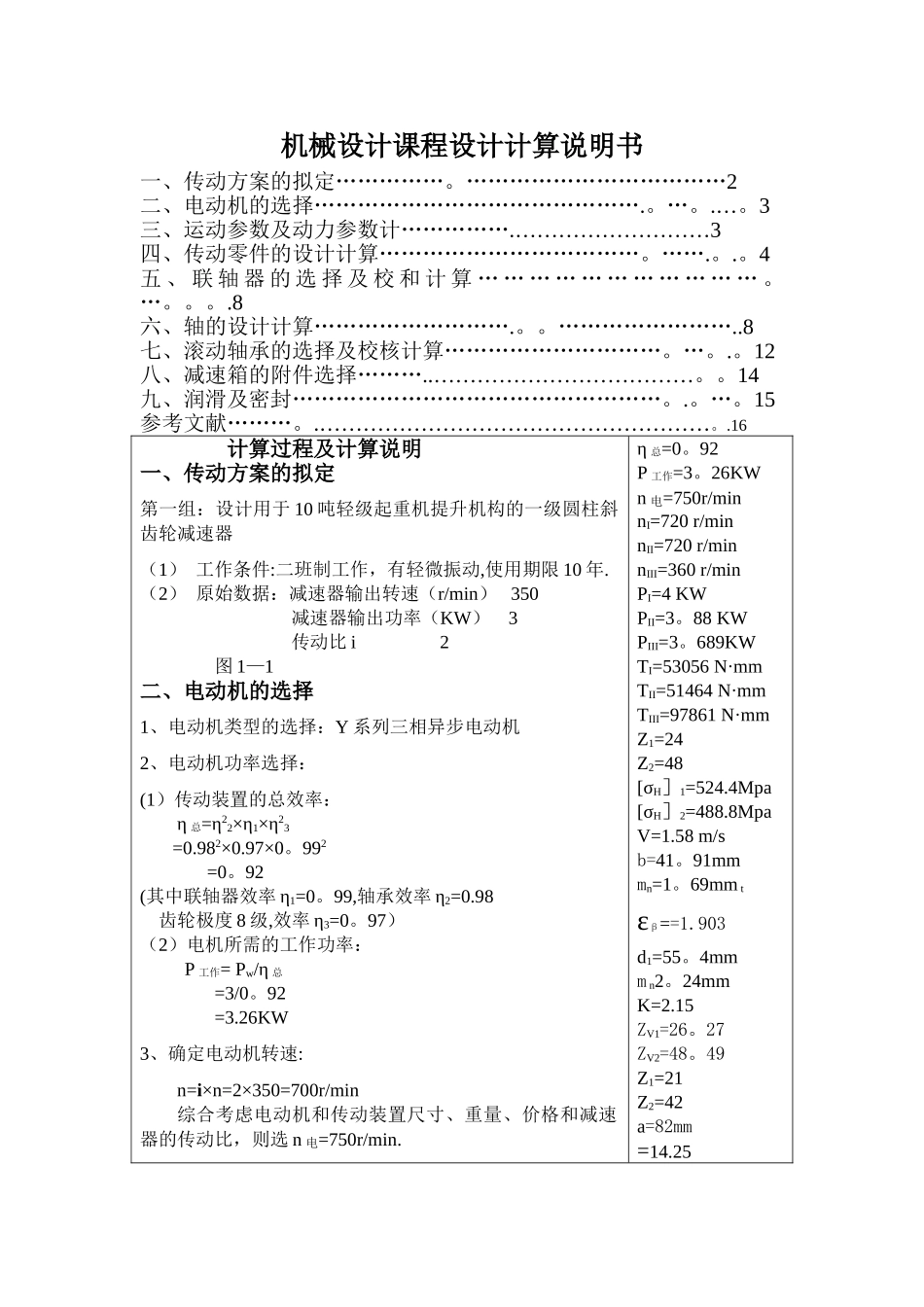

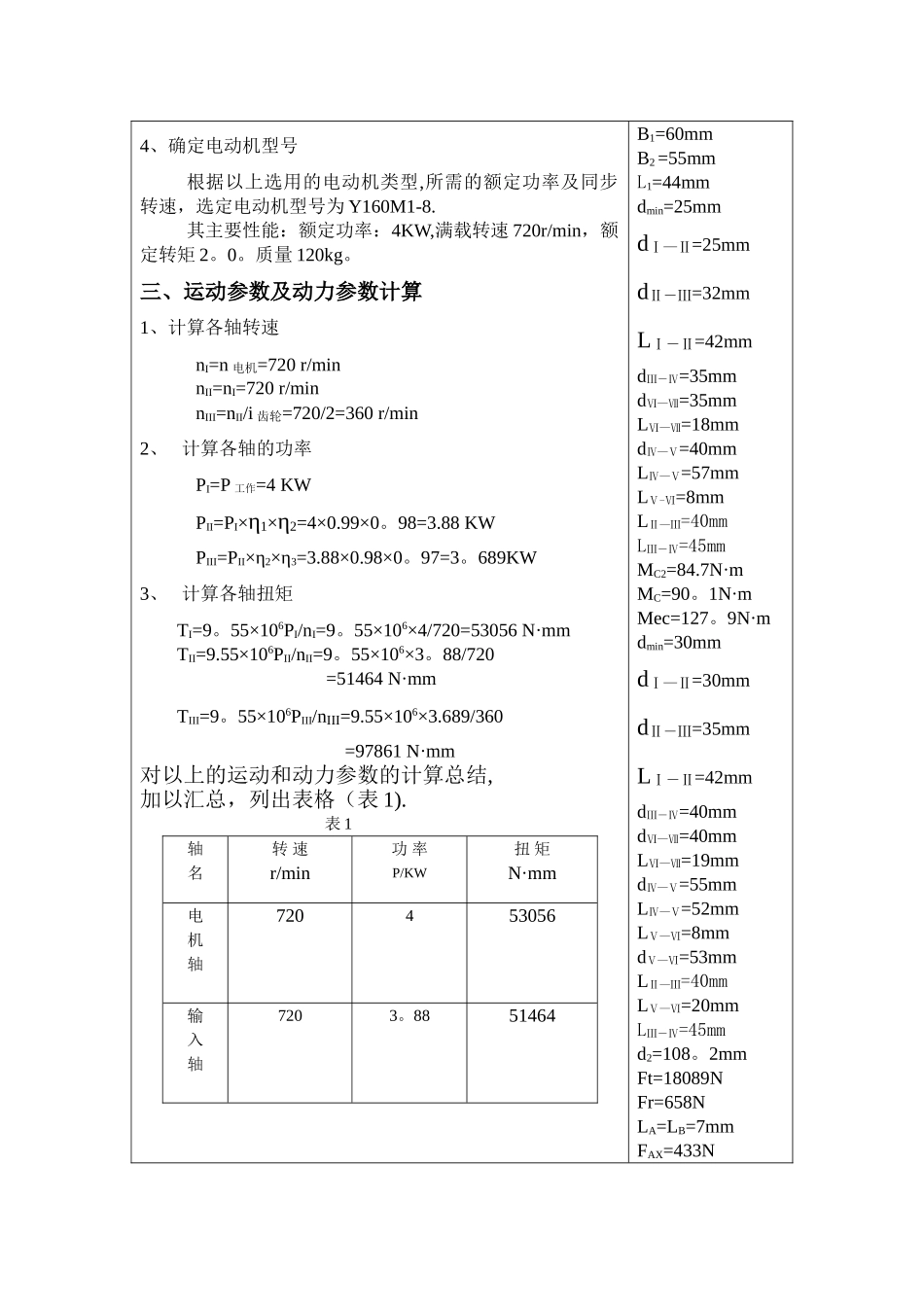

机械设计课程设计计算说明书一、传动方案的拟定……………。………………………………2二、电动机的选择……………………………………….。…。.…。3三、运动参数及动力参数计…………….………………………3四、传动零件的设计计算………………………………。…….。.。4五 、 联 轴 器 的 选 择 及 校 和 计 算 … … … … … … … … … … … 。…。。。.8六、轴的设计计算……………………….。。……………………..8七、滚动轴承的选择及校核计算…………………………。…。.。12八、减速箱的附件选择………..………………………………。。14九、润滑及密封……………………………………………。.。…。15参考文献………。.………………………………………………。.16计算过程及计算说明一、传动方案的拟定第一组：设计用于 10 吨轻级起重机提升机构的一级圆柱斜齿轮减速器（1） 工作条件:二班制工作，有轻微振动,使用期限 10 年.（2） 原始数据：减速器输出转速（r/min） 350 减速器输出功率（KW） 3传动比 i 2 图 1—1二、电动机的选择1、电动机类型的选择：Y 系列三相异步电动机2、电动机功率选择：(1）传动装置的总效率：η 总=η22×η1×η23 =0.982×0.97×0。992=0。92(其中联轴器效率 η1=0。99,轴承效率 η2=0.98齿轮极度 8 级,效率 η3=0。97）（2）电机所需的工作功率：P 工作= Pw/η 总=3/0。92=3.26KW3、确定电动机转速: n=i×n=2×350=700r/min综合考虑电动机和传动装置尺寸、重量、价格和减速器的传动比，则选 n 电=750r/min.η 总=0。92P 工作=3。26KWn 电=750r/minnI=720 r/minnII=720 r/minnIII=360 r/minPI=4 KWPII=3。88 KWPIII=3。689KWTI=53056 N·mmTII=51464 N·mmTIII=97861 N·mmZ1=24Z2=48[σH］1=524.4Mpa[σH］2=488.8MpaV=1.58 m/sb=41。91mmmn=1。69mm tεβ==1.903d1=55。4mmm n2。24mmK=2.15ZV1=26。27ZV2=48。49Z1=21Z2=42a=82mm=14.254、确定电动机型号根据以上选用的电动机类型,所需的额定功率及同步转速，选定电动机型号为 Y160M1-8.其主要性能：额定功率：4KW,满载转速 720r/min，额定转矩 2。0。质量 120kg。三、运动参数及动力参数计算1、计算各轴转速nI=n 电机=720 r/minnII=nI=720 r/minnIII=nII/i 齿轮=720/2=360 r/min2、 计算各轴的功率PI=P 工作=4 KWPII=PI×η1×η2=4×0.99×0。98=3.88 KWPIII=PII×...
