万科地产室内泳池综合节能解决方案VIP专享

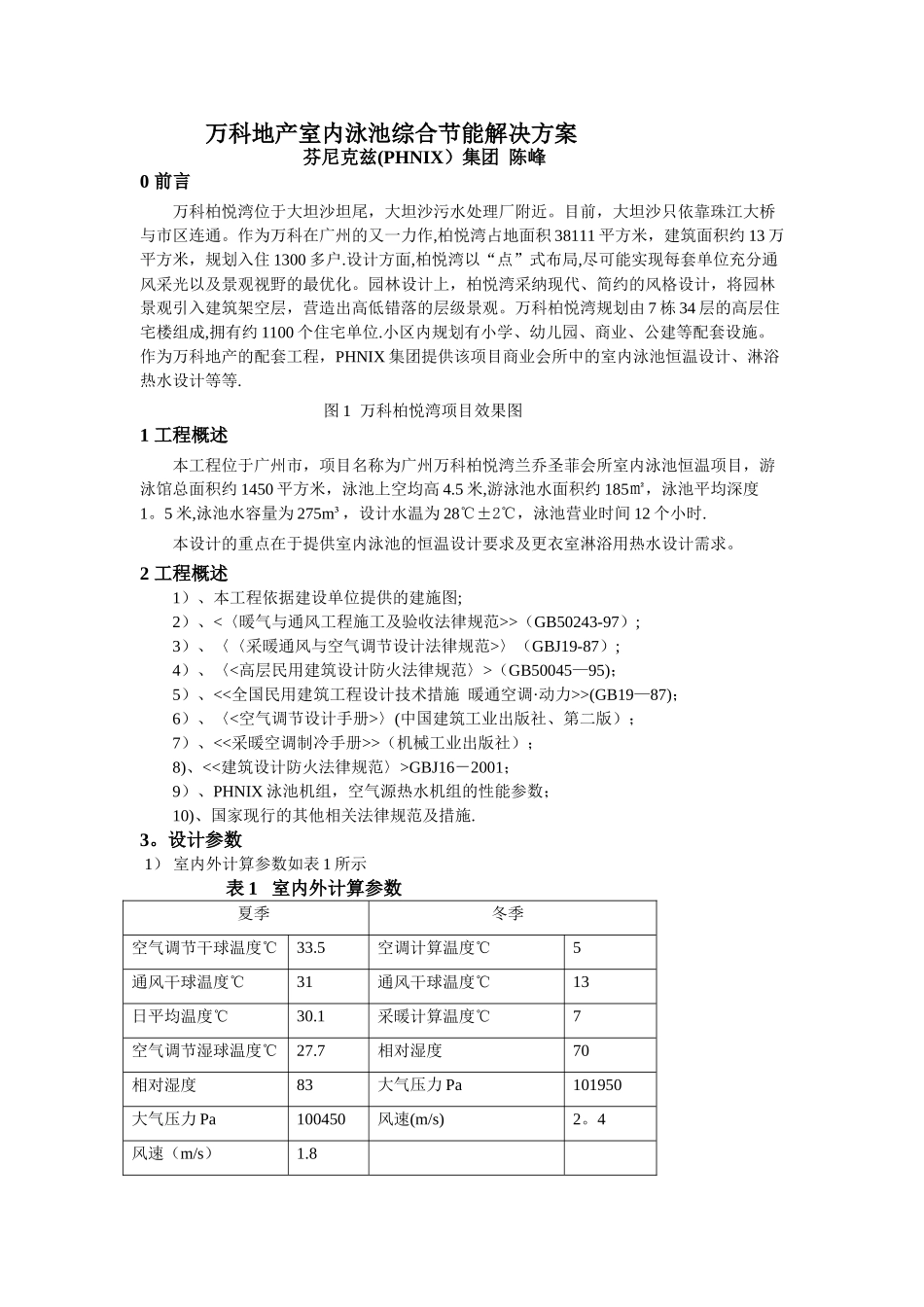

万科地产室内泳池综合节能解决方案 芬尼克兹(PHNIX）集团 陈峰0 前言万科柏悦湾位于大坦沙坦尾，大坦沙污水处理厂附近。目前，大坦沙只依靠珠江大桥与市区连通。作为万科在广州的又一力作,柏悦湾占地面积 38111 平方米，建筑面积约 13 万平方米，规划入住 1300 多户.设计方面,柏悦湾以“点”式布局,尽可能实现每套单位充分通风采光以及景观视野的最优化。园林设计上，柏悦湾采纳现代、简约的风格设计，将园林景观引入建筑架空层，营造出高低错落的层级景观。万科柏悦湾规划由 7 栋 34 层的高层住宅楼组成,拥有约 1100 个住宅单位.小区内规划有小学、幼儿园、商业、公建等配套设施。作为万科地产的配套工程，PHNIX 集团提供该项目商业会所中的室内泳池恒温设计、淋浴热水设计等等. 图 1 万科柏悦湾项目效果图1 工程概述本工程位于广州市，项目名称为广州万科柏悦湾兰乔圣菲会所室内泳池恒温项目，游泳馆总面积约 1450 平方米，泳池上空均高 4.5 米,游泳池水面积约 185㎡，泳池平均深度1。5 米,泳池水容量为 275m³，设计水温为 28℃±2℃，泳池营业时间 12 个小时.本设计的重点在于提供室内泳池的恒温设计要求及更衣室淋浴用热水设计需求。2 工程概述1）、本工程依据建设单位提供的建施图;2）、<〈暖气与通风工程施工及验收法律规范>>（GB50243-97）;3）、〈〈采暖通风与空气调节设计法律规范>〉（GBJ19-87）;4）、〈<高层民用建筑设计防火法律规范〉>（GB50045—95)；5）、<<全国民用建筑工程设计技术措施 暖通空调·动力>>(GB19—87)；6）、〈<空气调节设计手册>〉(中国建筑工业出版社、第二版）；7）、<<采暖空调制冷手册>>（机械工业出版社）；8)、<<建筑设计防火法律规范〉>GBJ16－2001；9）、PHNIX 泳池机组，空气源热水机组的性能参数；10)、国家现行的其他相关法律规范及措施.3。设计参数 1） 室内外计算参数如表 1 所示 表 1 室内外计算参数夏季冬季空气调节干球温度℃33.5空调计算温度℃5通风干球温度℃31通风干球温度℃13日平均温度℃30.1采暖计算温度℃7空气调节湿球温度℃27.7相对湿度70相对湿度83大气压力 Pa101950大气压力 Pa100450风速(m/s)2。4风速（m/s）1.82)泳池水温确定： 游泳池的池水温度,可根据游泳池的用途，按下列数值进行设计: 室内游泳池： A．竞赛游泳池：24～26℃； B．训练游泳池：25～27℃； C．跳水游泳池：26～28℃； D．儿童游泳池：24~29℃；注：旅馆、学校、...
