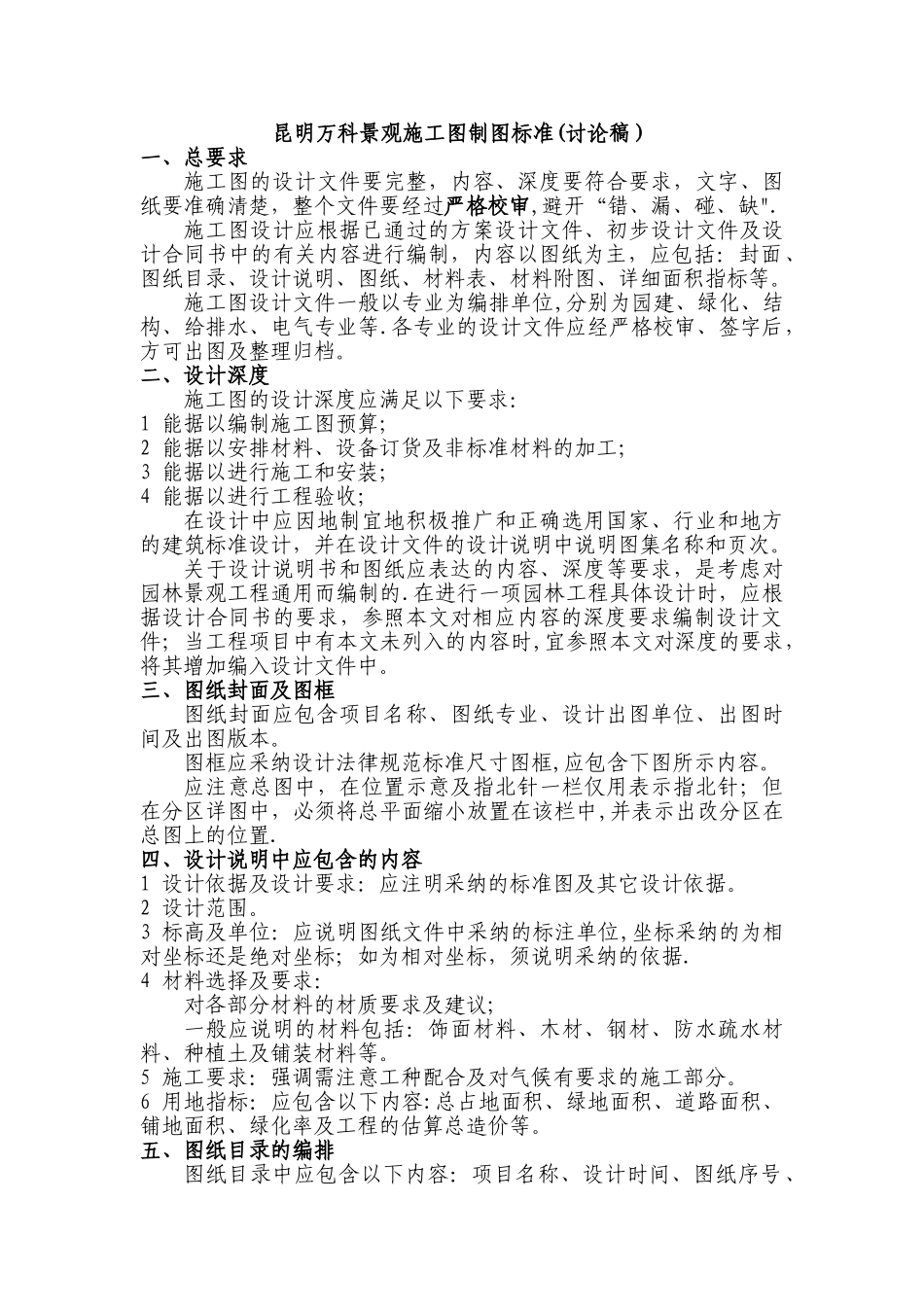

昆明万科景观施工图制图标准(讨论稿）一、总要求施工图的设计文件要完整，内容、深度要符合要求，文字、图纸要准确清楚，整个文件要经过严格校审,避开“错、漏、碰、缺"
施工图设计应根据已通过的方案设计文件、初步设计文件及设计合同书中的有关内容进行编制，内容以图纸为主，应包括：封面、图纸目录、设计说明、图纸、材料表、材料附图、详细面积指标等
施工图设计文件一般以专业为编排单位,分别为园建、绿化、结构、给排水、电气专业等
各专业的设计文件应经严格校审、签字后，方可出图及整理归档
二、设计深度施工图的设计深度应满足以下要求：1 能据以编制施工图预算； 2 能据以安排材料、设备订货及非标准材料的加工；3 能据以进行施工和安装；4 能据以进行工程验收；在设计中应因地制宜地积极推广和正确选用国家、行业和地方的建筑标准设计，并在设计文件的设计说明中说明图集名称和页次
关于设计说明书和图纸应表达的内容、深度等要求，是考虑对园林景观工程通用而编制的
在进行一项园林工程具体设计时，应根据设计合同书的要求，参照本文对相应内容的深度要求编制设计文件；当工程项目中有本文未列入的内容时,宜参照本文对深度的要求，将其增加编入设计文件中
三、图纸封面及图框图纸封面应包含项目名称、图纸专业、设计出图单位、出图时间及出图版本

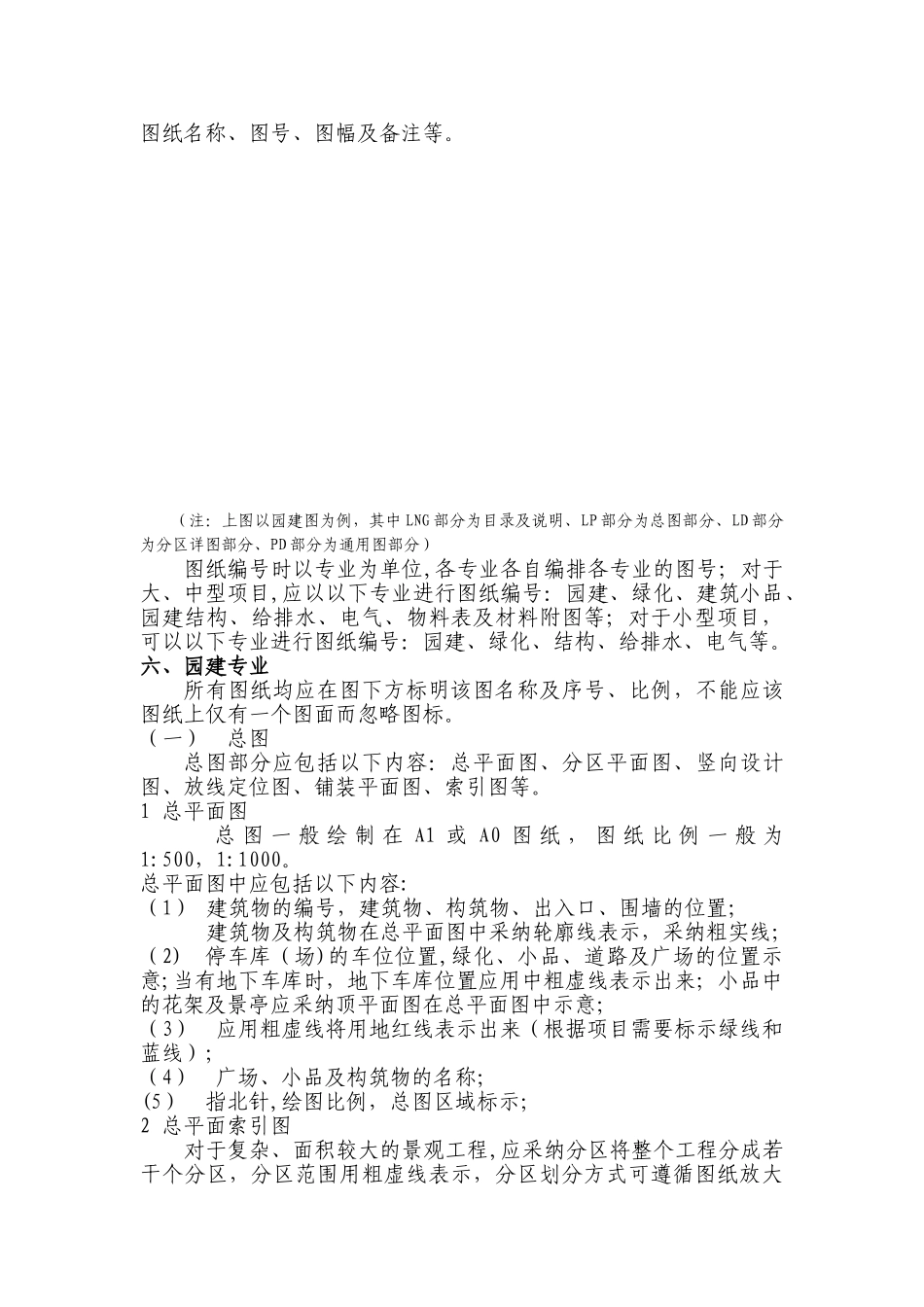

图框应采纳设计法律规范标准尺寸图框,应包含下图所示内容

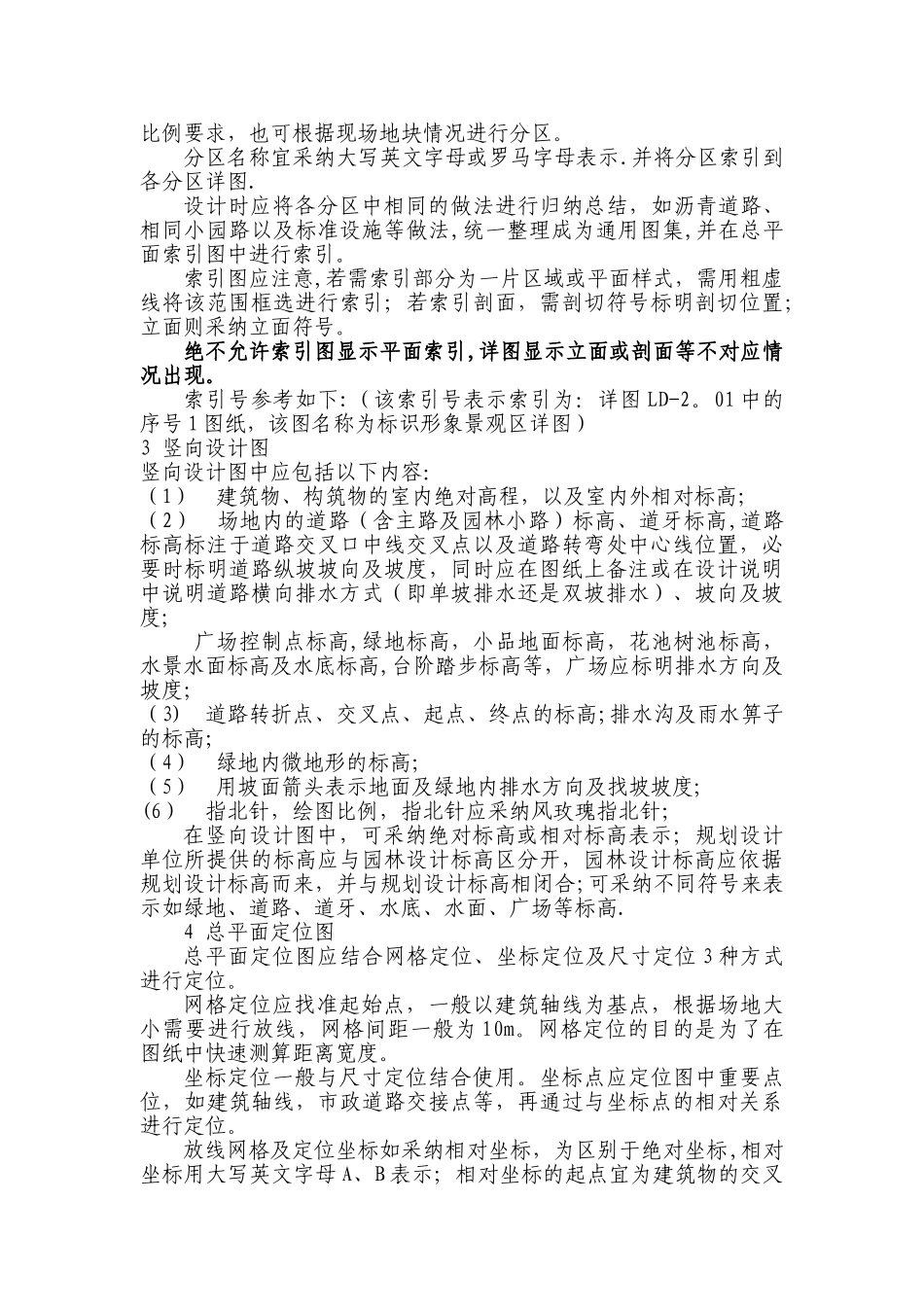

应注意总图中，在位置示意及指北针一栏仅用表示指北针；但在分区详图中，必须将总平面缩小放置在该栏中,并表示出改分区在总图上的位置
四、设计说明中应包含的内容1 设计依据及设计要求：应注明采纳的标准图及其它设计依据
2 设计范围
3 标高及单位：应说明图纸文件中采纳的标注单位,坐标采纳的为相对坐标还是绝对坐标；如为相对坐标，须说明采纳的依据
4 材料选择及要求： 对各部分材料的材质要求及建议;一般应说明的材料包括：饰面材料、木材、钢材、防水疏
