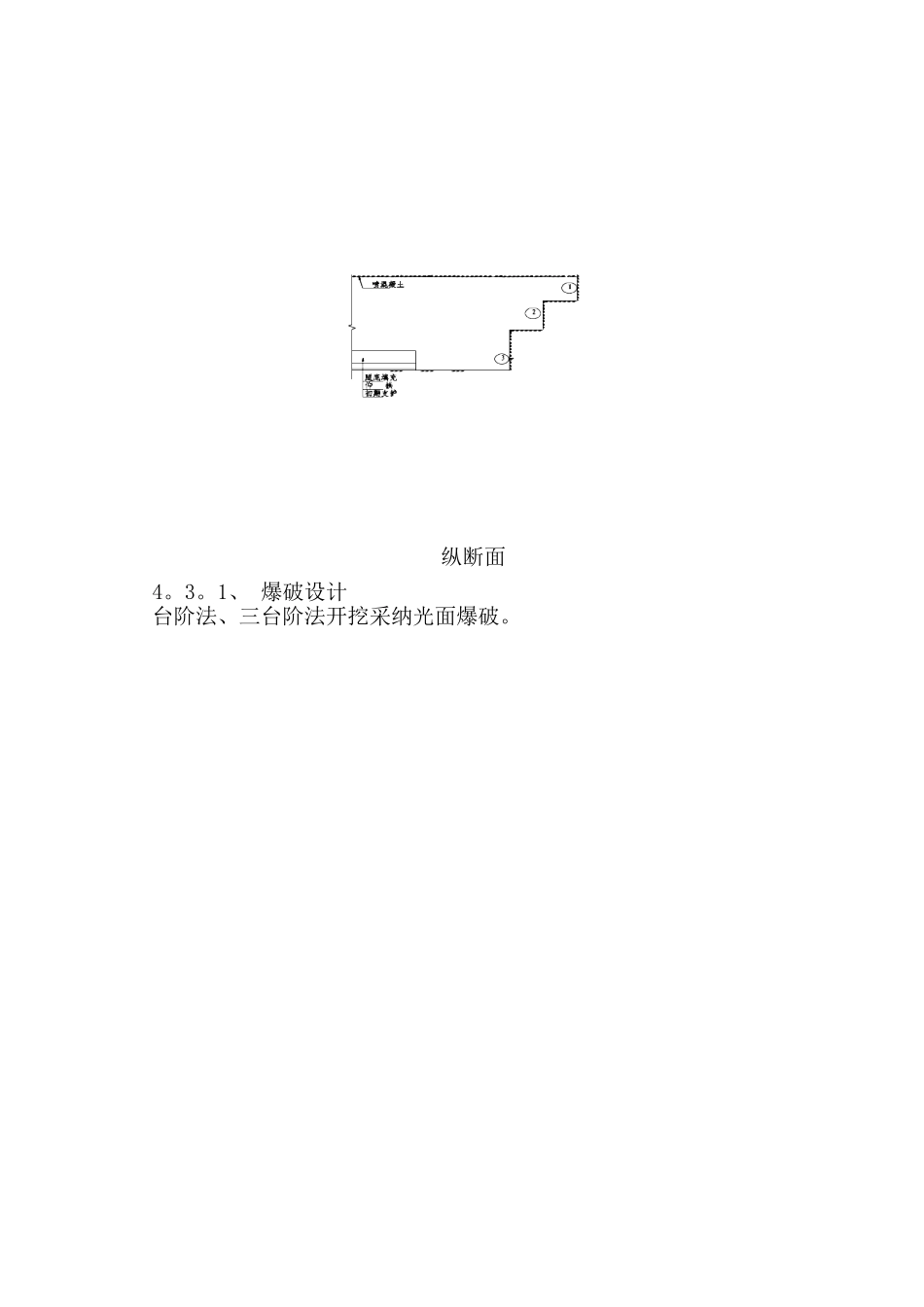

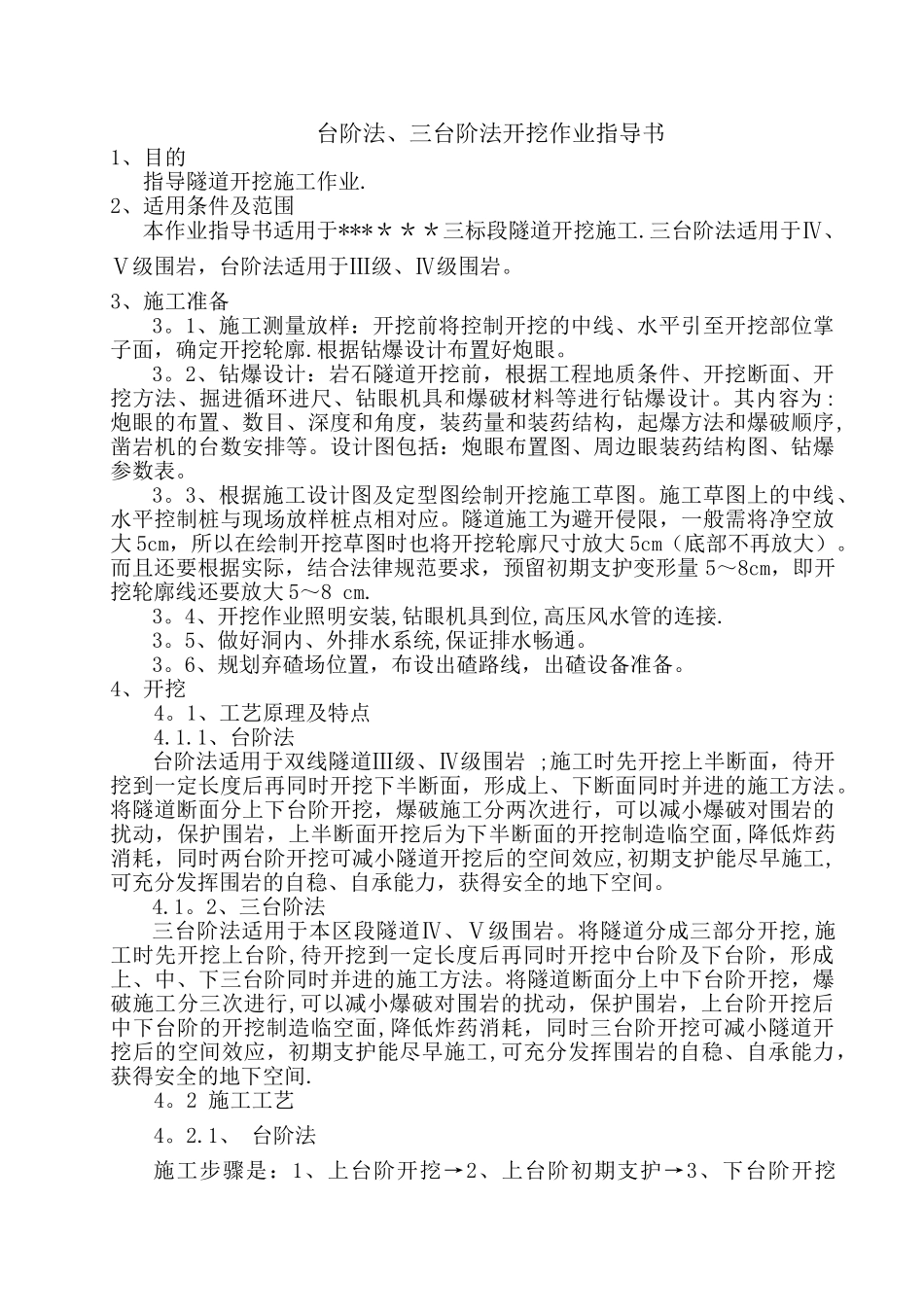

台阶法、三台阶法开挖作业指导书1、目的指导隧道开挖施工作业.2、适用条件及范围本作业指导书适用于***＊＊＊三标段隧道开挖施工.三台阶法适用于Ⅳ、Ⅴ级围岩，台阶法适用于Ⅲ级、Ⅳ级围岩。3、施工准备3。1、施工测量放样：开挖前将控制开挖的中线、水平引至开挖部位掌子面，确定开挖轮廓.根据钻爆设计布置好炮眼。3。2、钻爆设计：岩石隧道开挖前，根据工程地质条件、开挖断面、开挖方法、掘进循环进尺、钻眼机具和爆破材料等进行钻爆设计。其内容为 :炮眼的布置、数目、深度和角度，装药量和装药结构，起爆方法和爆破顺序,凿岩机的台数安排等。设计图包括：炮眼布置图、周边眼装药结构图、钻爆参数表。3。3、根据施工设计图及定型图绘制开挖施工草图。施工草图上的中线、水平控制桩与现场放样桩点相对应。隧道施工为避开侵限，一般需将净空放大 5cm，所以在绘制开挖草图时也将开挖轮廓尺寸放大 5cm（底部不再放大）。而且还要根据实际，结合法律规范要求，预留初期支护变形量 5～8cm，即开挖轮廓线还要放大 5～8 cm.3。4、开挖作业照明安装,钻眼机具到位,高压风水管的连接.3。5、做好洞内、外排水系统,保证排水畅通。3。6、规划弃碴场位置，布设出碴路线，出碴设备准备。4、开挖 4。1、工艺原理及特点 4.1.1、台阶法台阶法适用于双线隧道Ⅲ级、Ⅳ级围岩 ;施工时先开挖上半断面，待开挖到一定长度后再同时开挖下半断面，形成上、下断面同时并进的施工方法。将隧道断面分上下台阶开挖，爆破施工分两次进行，可以减小爆破对围岩的扰动，保护围岩，上半断面开挖后为下半断面的开挖制造临空面,降低炸药消耗，同时两台阶开挖可减小隧道开挖后的空间效应,初期支护能尽早施工,可充分发挥围岩的自稳、自承能力，获得安全的地下空间。4.1。2、三台阶法三台阶法适用于本区段隧道Ⅳ、Ⅴ级围岩。将隧道分成三部分开挖,施工时先开挖上台阶,待开挖到一定长度后再同时开挖中台阶及下台阶，形成上、中、下三台阶同时并进的施工方法。将隧道断面分上中下台阶开挖，爆破施工分三次进行,可以减小爆破对围岩的扰动，保护围岩，上台阶开挖后中下台阶的开挖制造临空面,降低炸药消耗，同时三台阶开挖可减小隧道开挖后的空间效应，初期支护能尽早施工,可充分发挥围岩的自稳、自承能力，获得安全的地下空间. 4。2 施工工艺 4。2.1、 台阶法施工步骤是：1、上台阶开挖→2、上台阶初期支护→3、下台阶开挖 →4、下台阶初期支护→5、全断面二次衬砌。横纵断面图...
