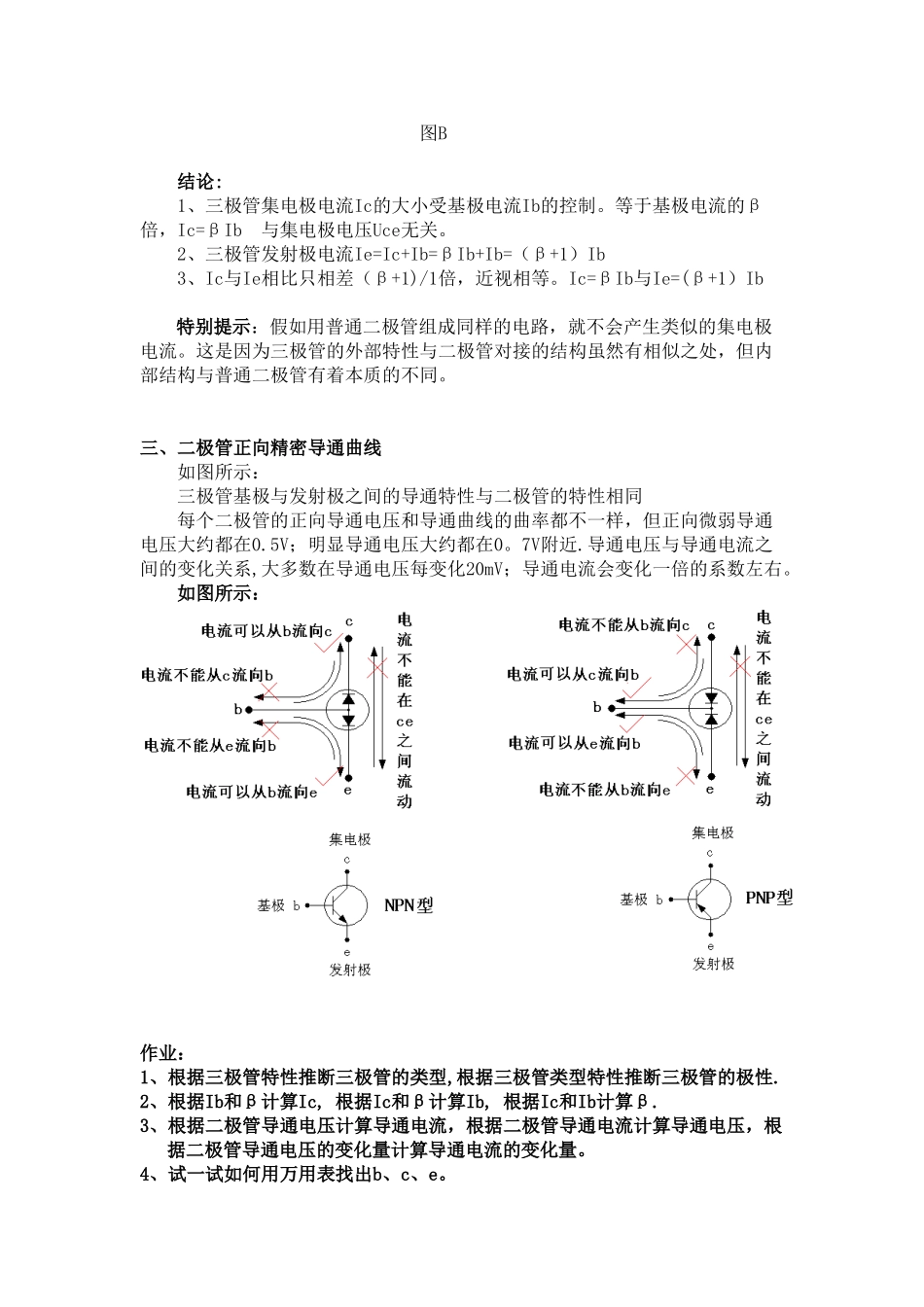

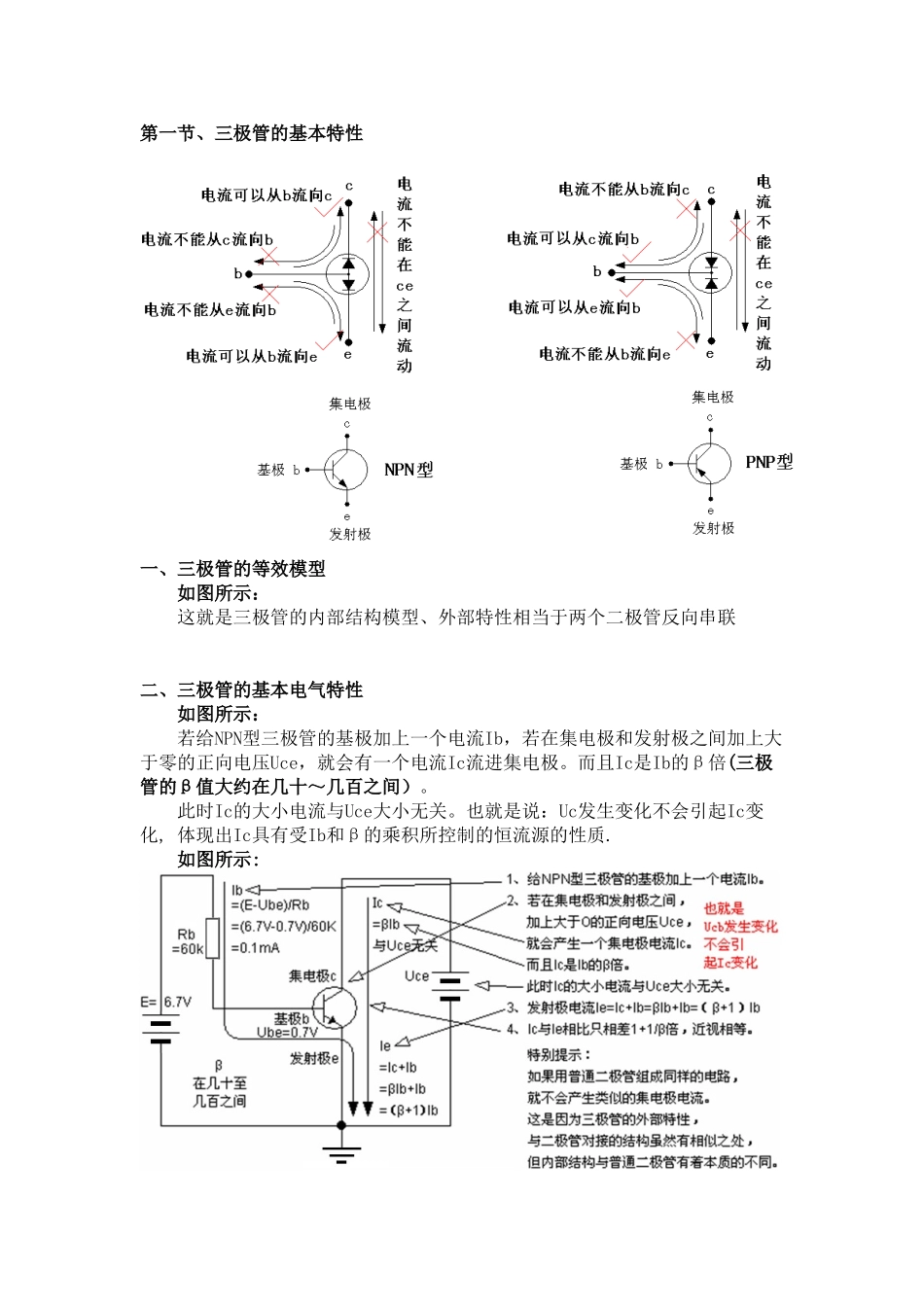

第一节、三极管的基本特性 一、三极管的等效模型 如图所示： 这就是三极管的内部结构模型、外部特性相当于两个二极管反向串联二、三极管的基本电气特性 如图所示：若给NPN型三极管的基极加上一个电流Ib，若在集电极和发射极之间加上大于零的正向电压Uce，就会有一个电流Ic流进集电极。而且Ic是Ib的β倍(三极管的β值大约在几十～几百之间）。此时Ic的大小电流与Uce大小无关。也就是说：Uc发生变化不会引起Ic变化, 体现出Ic具有受Ib和β的乘积所控制的恒流源的性质.如图所示:图B 结论:1、三极管集电极电流Ic的大小受基极电流Ib的控制。等于基极电流的β倍，Ic=βIb 与集电极电压Uce无关。2、三极管发射极电流Ie=Ic+Ib=βIb+Ib=（β+1）Ib3、Ic与Ie相比只相差（β+1)/1倍，近视相等。Ic=βIb与Ie=(β+1）Ib特别提示：假如用普通二极管组成同样的电路，就不会产生类似的集电极电流。这是因为三极管的外部特性与二极管对接的结构虽然有相似之处，但内部结构与普通二极管有着本质的不同。三、二极管正向精密导通曲线 如图所示：三极管基极与发射极之间的导通特性与二极管的特性相同每个二极管的正向导通电压和导通曲线的曲率都不一样，但正向微弱导通电压大约都在0.5V；明显导通电压大约都在0。7V附近.导通电压与导通电流之间的变化关系,大多数在导通电压每变化20mV；导通电流会变化一倍的系数左右。如图所示：作业：1、根据三极管特性推断三极管的类型,根据三极管类型特性推断三极管的极性.2、根据Ib和β计算Ic, 根据Ic和β计算Ib, 根据Ic和Ib计算β.3、根据二极管导通电压计算导通电流，根据二极管导通电流计算导通电压，根 据二极管导通电压的变化量计算导通电流的变化量。4、试一试如何用万用表找出b、c、e。
