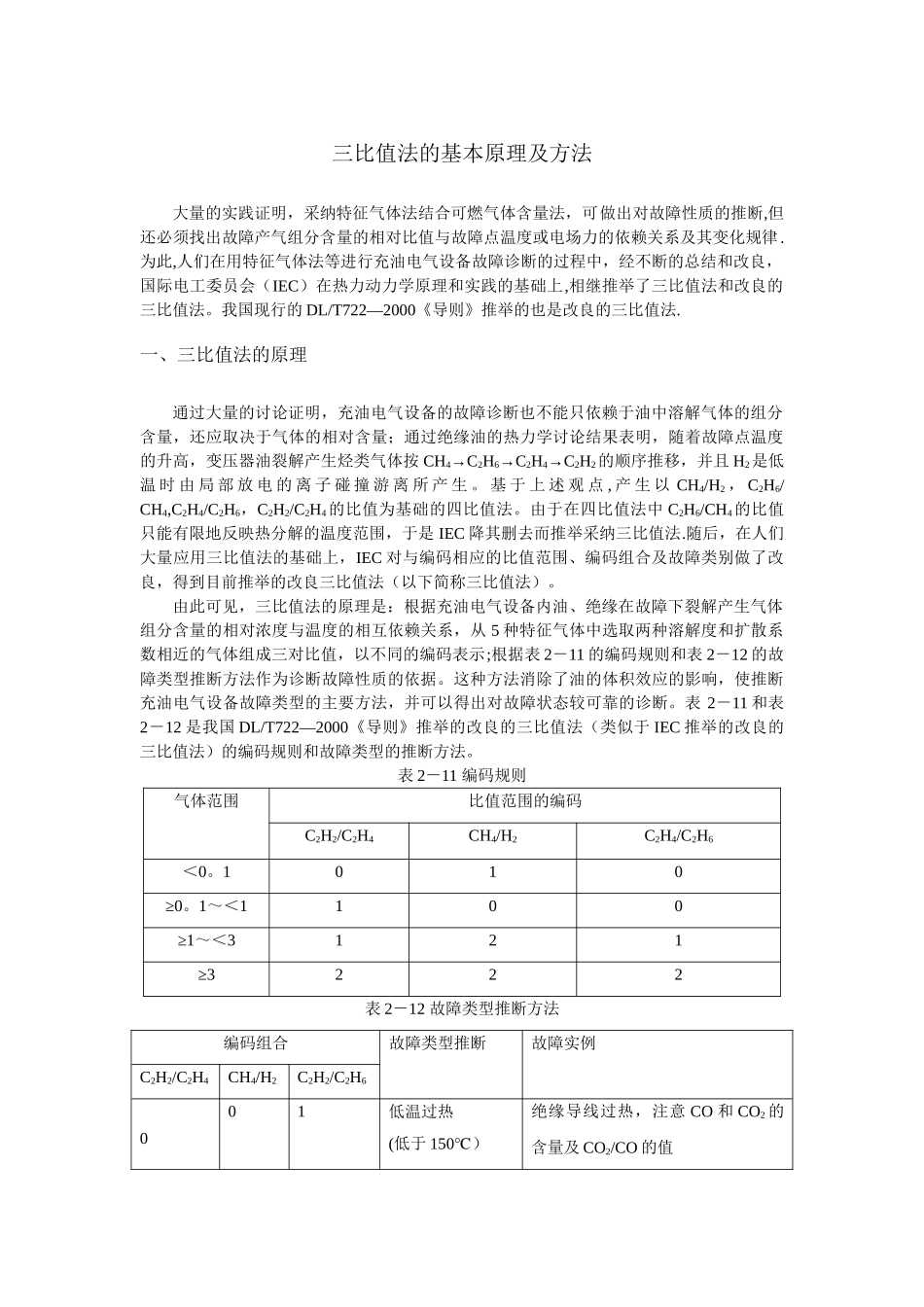

三比值法的基本原理及方法大量的实践证明，采纳特征气体法结合可燃气体含量法，可做出对故障性质的推断,但还必须找出故障产气组分含量的相对比值与故障点温度或电场力的依赖关系及其变化规律.为此,人们在用特征气体法等进行充油电气设备故障诊断的过程中，经不断的总结和改良，国际电工委员会（IEC）在热力动力学原理和实践的基础上,相继推举了三比值法和改良的三比值法。我国现行的 DL/T722—2000《导则》推举的也是改良的三比值法.一、三比值法的原理通过大量的讨论证明，充油电气设备的故障诊断也不能只依赖于油中溶解气体的组分含量，还应取决于气体的相对含量；通过绝缘油的热力学讨论结果表明，随着故障点温度的升高，变压器油裂解产生烃类气体按 CH4→C2H6→C2H4→C2H2的顺序推移，并且 H2是低温 时 由 局 部 放 电 的 离 子 碰 撞 游 离 所 产 生 。 基 于 上 述 观 点 , 产 生 以 CH4/H2 ， C2H6/CH4,C2H4/C2H6，C2H2/C2H4的比值为基础的四比值法。由于在四比值法中 C2H6/CH4的比值只能有限地反映热分解的温度范围，于是 IEC 降其删去而推举采纳三比值法.随后，在人们大量应用三比值法的基础上，IEC 对与编码相应的比值范围、编码组合及故障类别做了改良，得到目前推举的改良三比值法（以下简称三比值法）。由此可见，三比值法的原理是：根据充油电气设备内油、绝缘在故障下裂解产生气体组分含量的相对浓度与温度的相互依赖关系，从 5 种特征气体中选取两种溶解度和扩散系数相近的气体组成三对比值，以不同的编码表示;根据表 2－11 的编码规则和表 2－12 的故障类型推断方法作为诊断故障性质的依据。这种方法消除了油的体积效应的影响，使推断充油电气设备故障类型的主要方法，并可以得出对故障状态较可靠的诊断。表 2－11 和表2－12 是我国 DL/T722—2000《导则》推举的改良的三比值法（类似于 IEC 推举的改良的三比值法）的编码规则和故障类型的推断方法。表 2－11 编码规则气体范围比值范围的编码C2H2/C2H4CH4/H2C2H4/C2H6＜0。1010≥0。1～＜1100≥1～＜3121≥3222表 2－12 故障类型推断方法编码组合故障类型推断故障实例C2H2/C2H4CH4/H2C2H2/C2H6001低温过热(低于 150℃）绝缘导线过热，注意 CO 和 CO2 的含量及 CO2/CO 的值20低温过热(150～300)℃分解开关接触不良，引线夹件螺丝松动或接头焊接不良，涡流引起铜过热，铁芯漏磁，局部短路，层间绝缘不良、铁芯多点接地...
