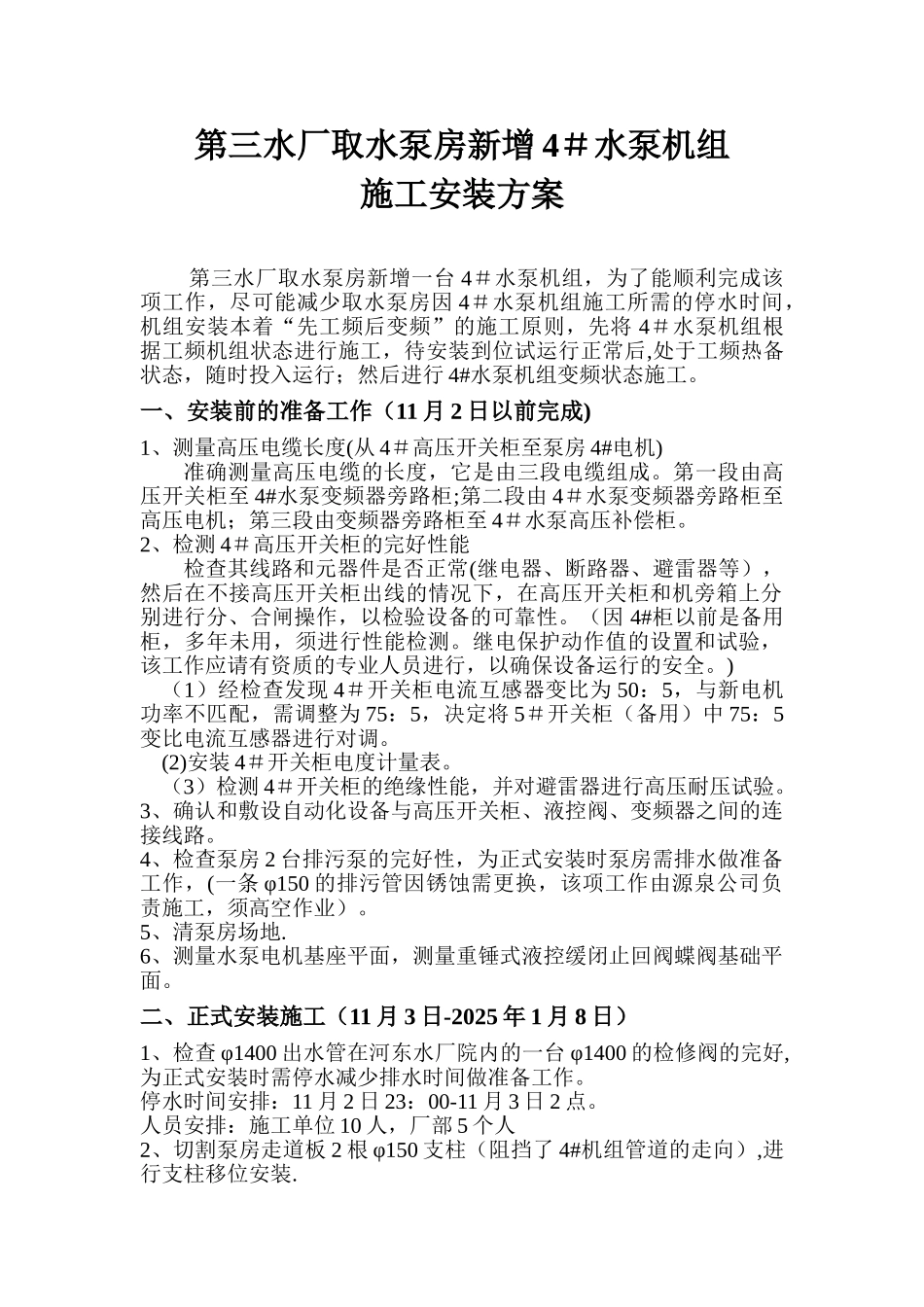

第三水厂取水泵房新增 4＃水泵机组施工安装方案第三水厂取水泵房新增一台 4＃水泵机组，为了能顺利完成该项工作，尽可能减少取水泵房因 4＃水泵机组施工所需的停水时间，机组安装本着“先工频后变频”的施工原则，先将 4＃水泵机组根据工频机组状态进行施工，待安装到位试运行正常后,处于工频热备状态，随时投入运行；然后进行 4#水泵机组变频状态施工
一、安装前的准备工作（11 月 2 日以前完成)1、测量高压电缆长度(从 4＃高压开关柜至泵房 4#电机)准确测量高压电缆的长度，它是由三段电缆组成
第一段由高压开关柜至 4#水泵变频器旁路柜;第二段由 4＃水泵变频器旁路柜至高压电机；第三段由变频器旁路柜至 4＃水泵高压补偿柜
2、检测 4＃高压开关柜的完好性能检查其线路和元器件是否正常(继电器、断路器、避雷器等），然后在不接高压开关柜出线的情况下，在高压开关柜和机旁箱上分别进行分、合闸操作，以检验设备的可靠性
（因 4#柜以前是备用柜，多年未用，须进行性能检测
继电保护动作值的设置和试验，该工作应请有资质的专业人员进行，以确保设备运行的安全
)（1）经检查发现 4＃开关柜电流互感器变比为 50：5，与新电机功率不匹配，需调整为 75：5，决定将 5＃开关柜（备用）中 75：5变比电流互感器进行对调
(2)安装 4＃开关柜电度计量表
（3）检测 4＃开关柜的绝缘性能，并对避雷器进行高压耐压试验
3、确认和敷设自动化设备与高压开关柜、液控阀、变频器之间的连接线路
4、检查泵房 2 台排污泵的完好性，为正式安装时泵房需排水做准备工作，(一条 φ150 的排污管因锈蚀需更换，该项工作由源泉公司负责施工，须高空作业）
5、清泵房场地
6、测量水泵电机基座平面，测量重锤式液控缓闭止回阀蝶阀基础平面
二、正式安装施工（11 月 3 日-2025 年 1 月 8 日）1、检查 φ1400 出水管在河东水
