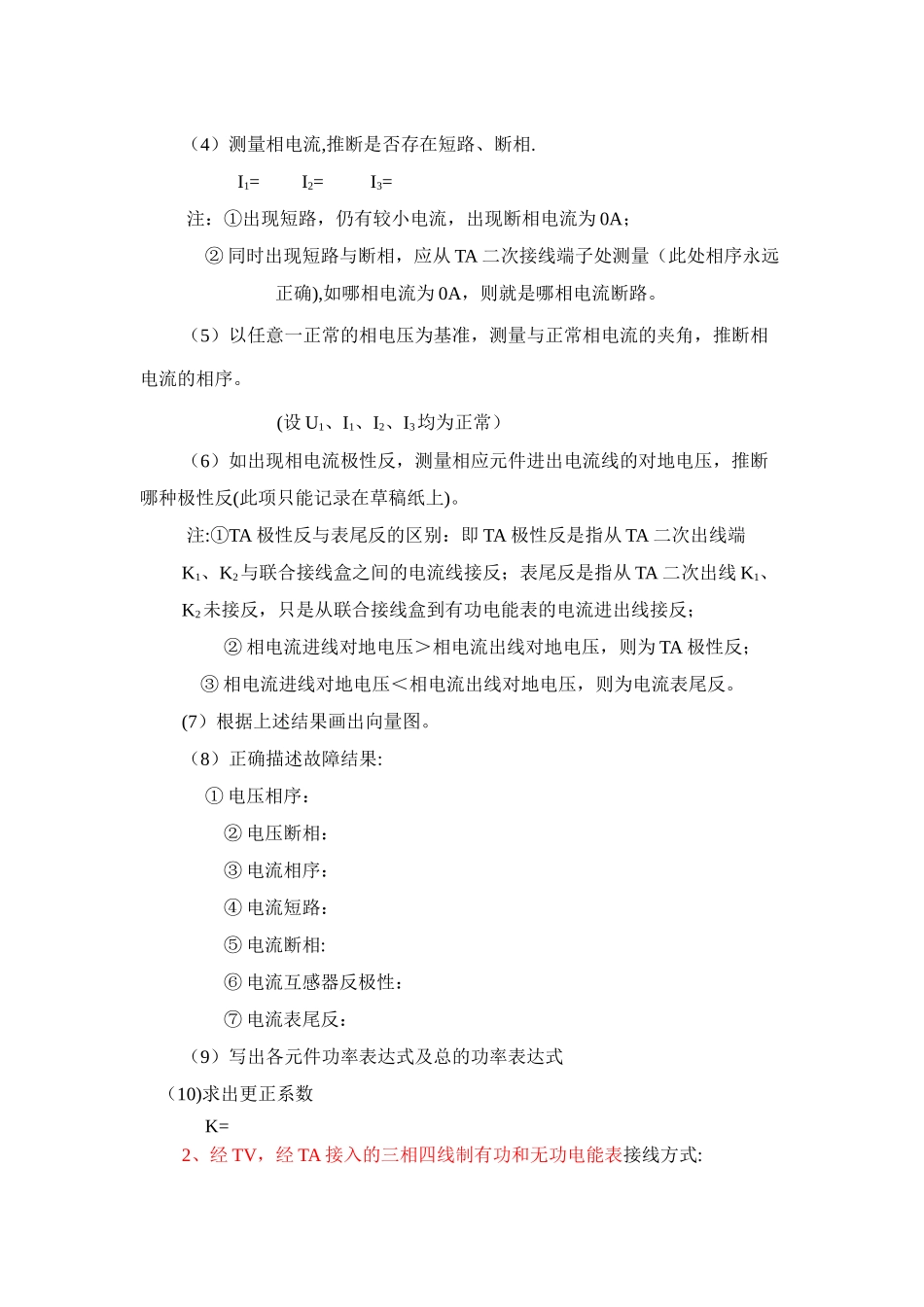

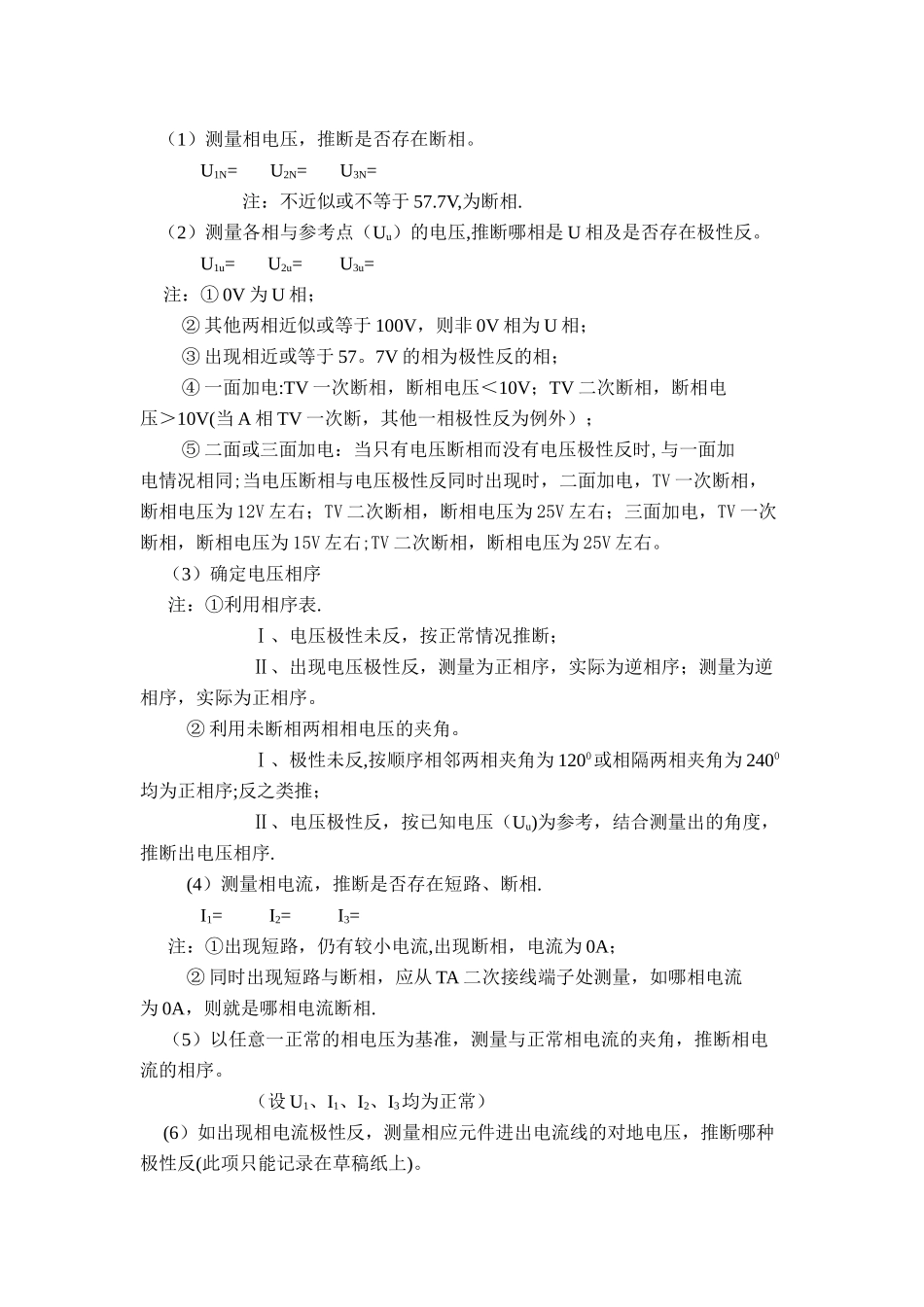

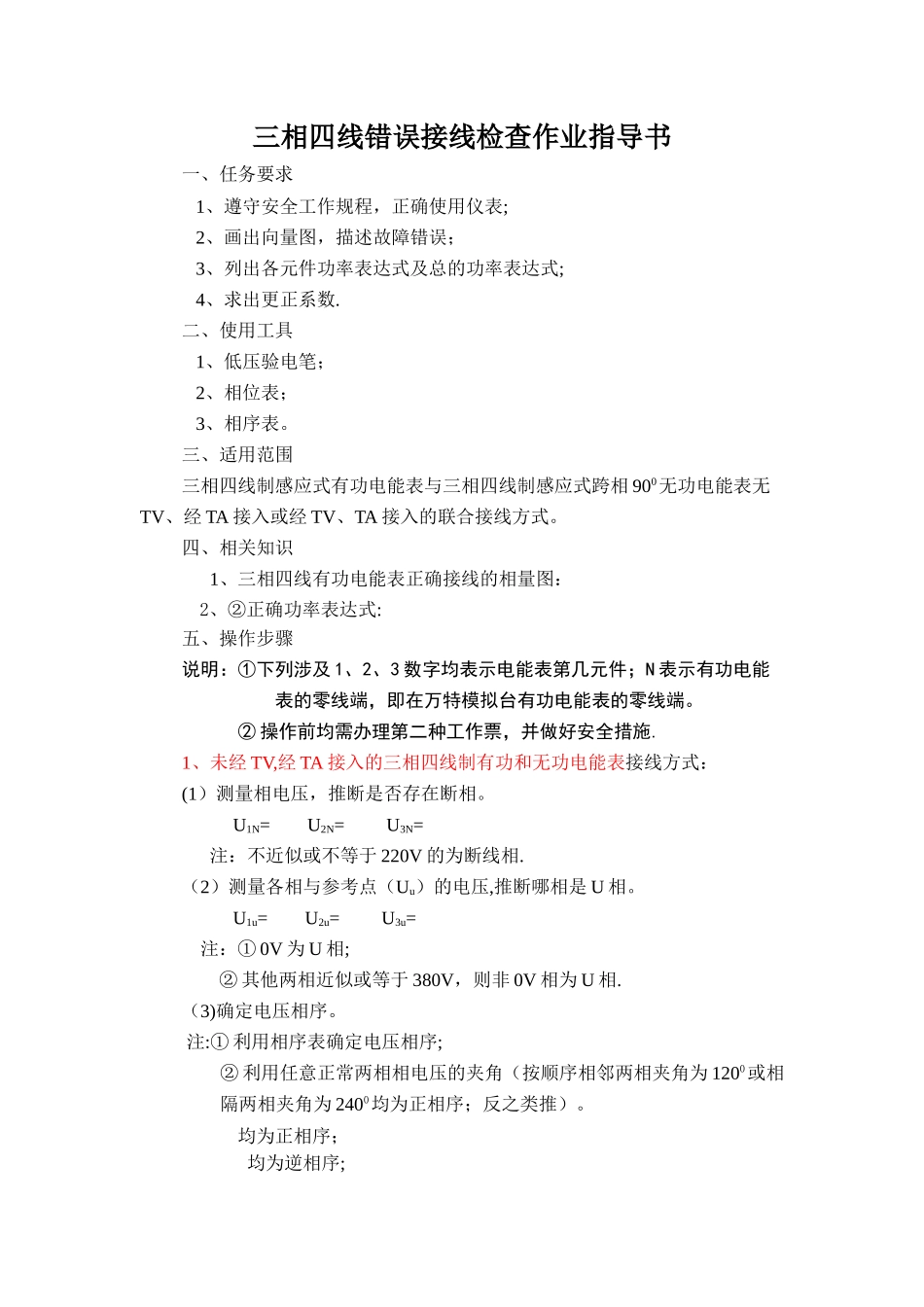

三相四线错误接线检查作业指导书一、任务要求 1、遵守安全工作规程，正确使用仪表; 2、画出向量图，描述故障错误； 3、列出各元件功率表达式及总的功率表达式; 4、求出更正系数.二、使用工具 1、低压验电笔； 2、相位表； 3、相序表。三、适用范围三相四线制感应式有功电能表与三相四线制感应式跨相 900无功电能表无TV、经 TA 接入或经 TV、TA 接入的联合接线方式。四、相关知识1、三相四线有功电能表正确接线的相量图：2、②正确功率表达式:五、操作步骤说明：①下列涉及 1、2、3 数字均表示电能表第几元件；N 表示有功电能表的零线端，即在万特模拟台有功电能表的零线端。 ② 操作前均需办理第二种工作票，并做好安全措施.1、未经 TV,经 TA 接入的三相四线制有功和无功电能表接线方式：(1）测量相电压，推断是否存在断相。 U1N= U2N= U3N= 注：不近似或不等于 220V 的为断线相.（2）测量各相与参考点（Uu）的电压,推断哪相是 U 相。 U1u= U2u= U3u= 注：① 0V 为 U 相; ② 其他两相近似或等于 380V，则非 0V 相为 U 相.（3)确定电压相序。注:① 利用相序表确定电压相序;② 利用任意正常两相相电压的夹角（按顺序相邻两相夹角为 1200或相隔两相夹角为 2400均为正相序；反之类推）。 均为正相序； 均为逆相序;（4）测量相电流,推断是否存在短路、断相. I1= I2= I3= 注：①出现短路，仍有较小电流，出现断相电流为 0A； ② 同时出现短路与断相，应从 TA 二次接线端子处测量（此处相序永远正确),如哪相电流为 0A，则就是哪相电流断路。（5）以任意一正常的相电压为基准，测量与正常相电流的夹角，推断相电流的相序。 (设 U1、I1、I2、I3均为正常）（6）如出现相电流极性反，测量相应元件进出电流线的对地电压，推断哪种极性反(此项只能记录在草稿纸上)。 注:①TA 极性反与表尾反的区别：即 TA 极性反是指从 TA 二次出线端K1、K2与联合接线盒之间的电流线接反；表尾反是指从 TA 二次出线 K1、K2未接反，只是从联合接线盒到有功电能表的电流进出线接反；② 相电流进线对地电压＞相电流出线对地电压，则为 TA 极性反； ③ 相电流进线对地电压＜相电流出线对地电压，则为电流表尾反。(7）根据上述结果画出向量图。（8）正确描述故障结果: ① 电压相序：② 电压断相：③ 电流相序：④ 电流短路：⑤ 电流断相:⑥ 电流互感器反极性：⑦ 电流表尾反：（9）写出各元件功...
