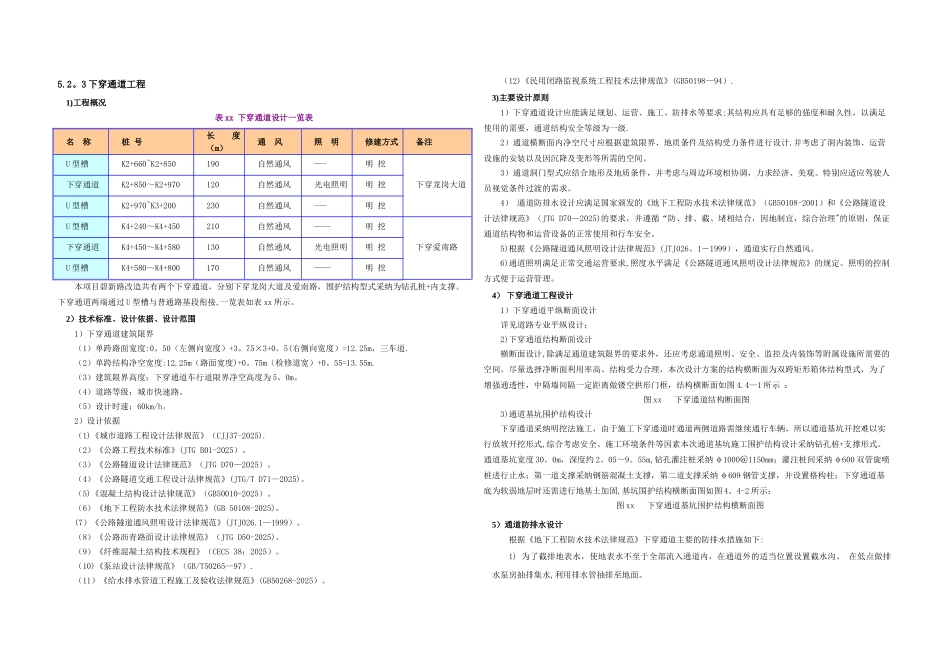

下穿通道主体工程技术措施

5.2。3 下穿通道工程1)工程概况表 xx 下穿通道设计一览表名 称桩 号长度（m）通 风照 明修建方式备注U 型槽K2+660~K2+850190自然通风—-明 挖下穿龙岗大道下穿通道K2+850～K2+970120自然通风光电照明明 挖U 型槽K2+970~K3+200230自然通风-—明 挖U 型槽K4+240～K4+450210自然通风——明 挖下穿爱南路下穿通道K4+450～K4+580130自然通风光电照明明 挖U 型槽K4+580～K4+800170自然通风——明 挖本项目碧新路改造共有两个下穿通道，分别下穿龙岗大道及爱南路，围护结构型式采纳为钻孔桩+内支撑。下穿通道两端通过 U 型槽与普通路基段衔接,一览表如表 xx 所示。2）技术标准、设计依据、设计范围1）下穿通道建筑限界（1）单跨路面宽度:0。50（左侧向宽度）+3。75×3+0。5(右侧向宽度）=12.25m，三车道.（2）单跨结构净空宽度:12.25m（路面宽度)+0。75m（检修道宽）+0。55=13.55m.（3）建筑限界高度：下穿通道车行道限界净空高度为 5。0m。（4）道路等级：城市快速路。（5）设计时速：60km/h。2）设计依据（1)《城市道路工程设计法律规范》（CJJ37-2025).（2）《公路工程技术标准》(JTG B01-2025）。（3）《公路隧道设计法律规范》（JTG D70—2025）。（4）《公路隧道交通工程设计法律规范》(JTG/T D71—2025)。（5)《混凝土结构设计法律规范》（GB50010-2025）。（6）《地下工程防水技术法律规范》(GB 50108-2025)。(7）《公路隧道通风照明设计法律规范》(JTJ026.1—1999）。（8）《公路沥青路面设计法律规范》（JTG D50-2025)。（9）《纤维混凝土结构技术规程》（CECS 38：2025）。（10)《泵站设计法律规范》（GB/T50265—97）.（11）《给水排水管道工程施工及验收法律规范》(GB50268-2025）。（12)《民用闭路监视系统工程技术法律规范》(GB50198—94）.3)主要设计原则1）下穿通道设计应能满足规划、运营、施工、防排水等要求;其结构应具有足够的强度和耐久性，以满足使用的需要，通道结构安全等级为一级.2）通道横断面内净空尺寸应根据建筑限界、地质条件及结构受力条件进行设计,并考虑了洞内装饰、运营设施的安装以及因沉降及变形等所需的空间。3）通道洞门型式应结合地形及地质条件，并考虑与周边环境相协调，力求经济、美观。特别应适应驾驶人员视觉条件过渡的需求。4） 通道防排水设计应满足国家颁发的《地下工程防水技术法律规范》（GB50108-2001）和《公路隧道设计法律规范》（JTG D70—2025)的要求，并遵循“防...
