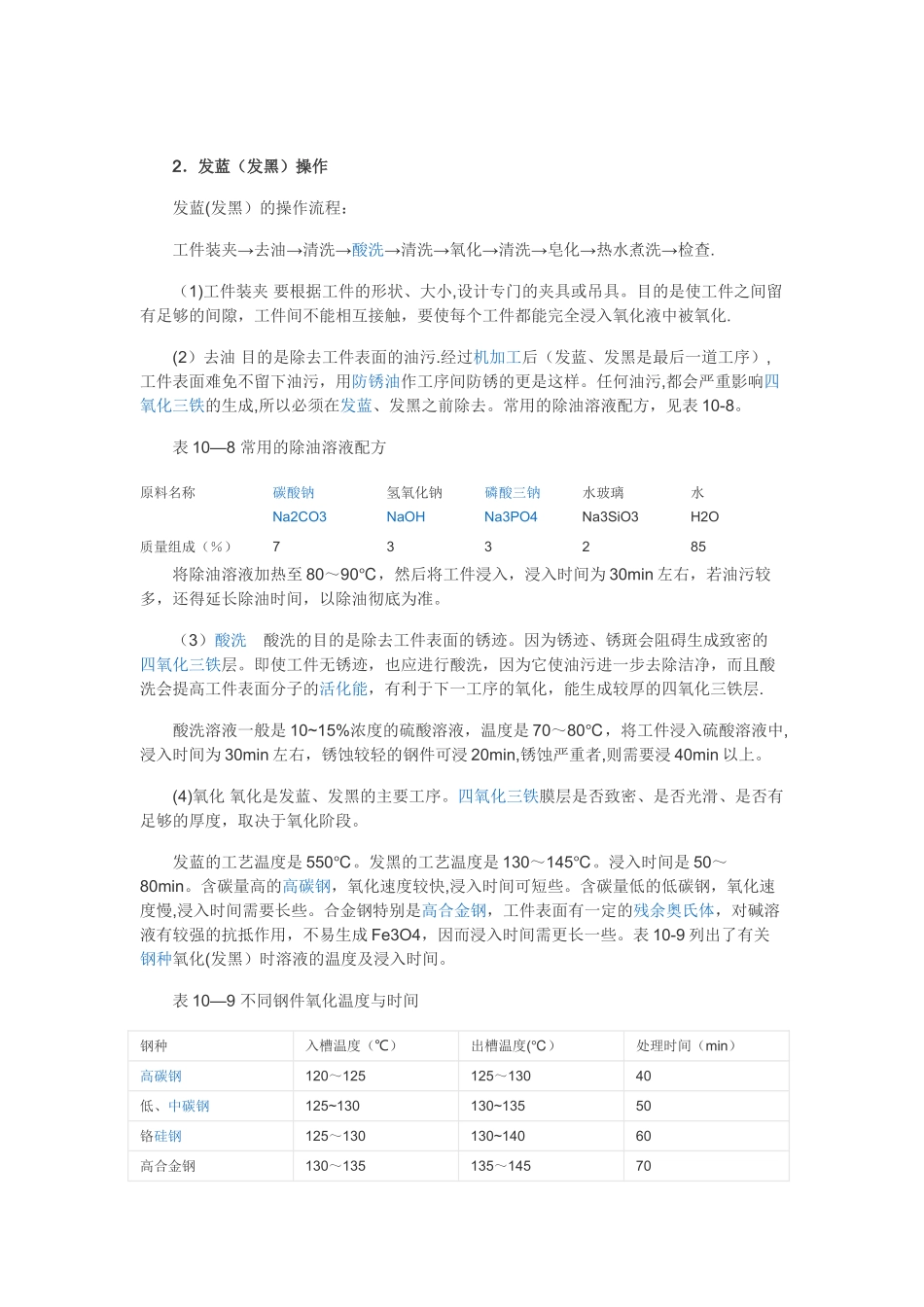

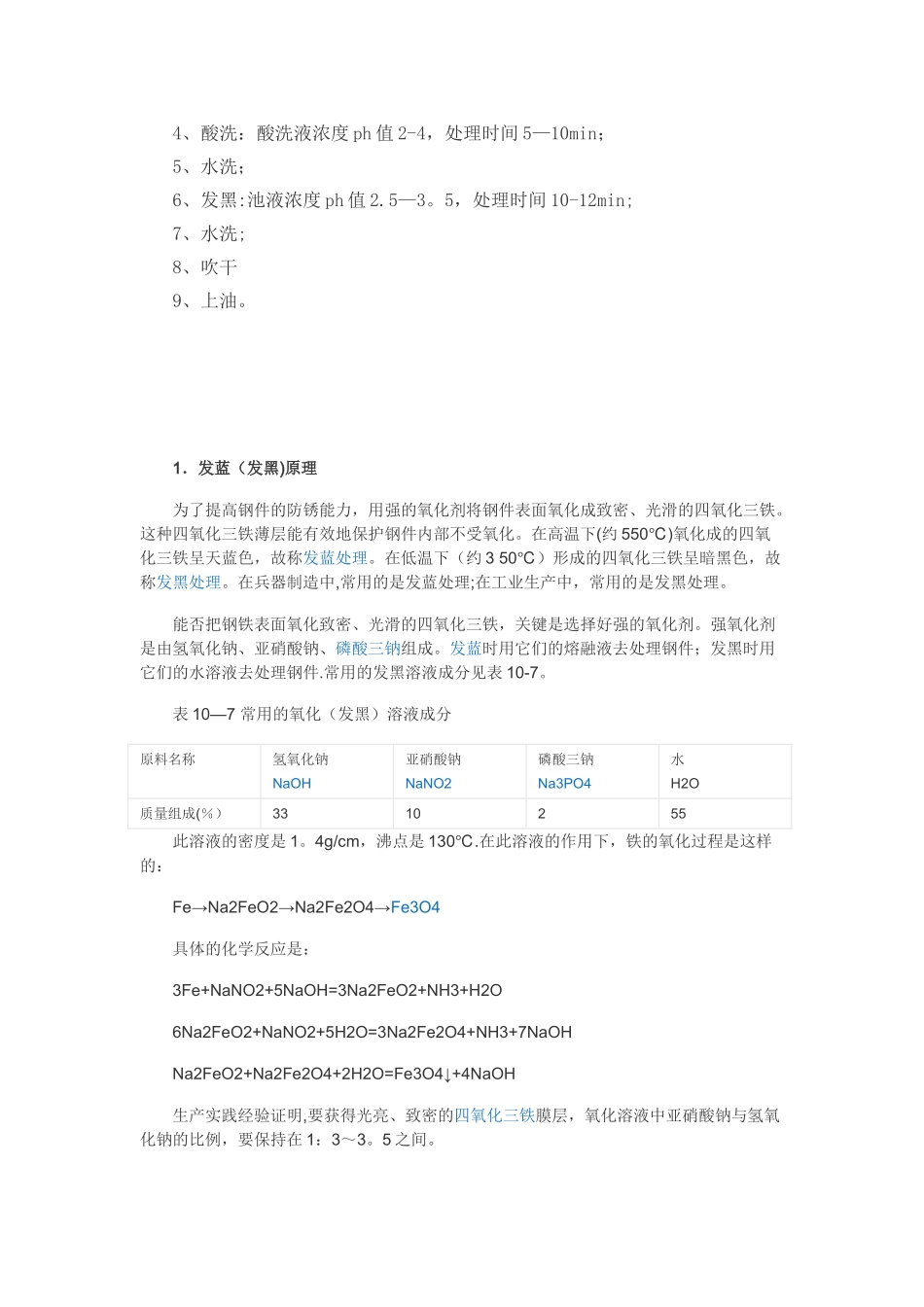

发黑是化学表面处理的一种常用手段，原理是使金属表面产生一层氧化膜，以隔绝空气，达到防锈目的.外观要求不高时可以采纳发黑处理，钢制件的表面发黑处理，也有被称之为发蓝的。常用方法发黑处理常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。但常温发黑工艺对于低碳钢的效果不太好。 碱性发黑细分出来，又有一次发黑和两次发黑的区别。发黑液的主要成分是氢氧化钠和亚硝酸钠。发黑时所需温度的宽容度较大,大概在 135—155℃之间都可以得到不错的表面，只是所需时间有些长短而已。效果（1）发黑安全不用电,用碱性高温发黑需 100％用电。(2)提高工效：共需1-2 小时.（3）发黑成本低，设备简单，操作方便；对发黑时间作了严格的控制。(4）工艺适应性强：解决了球墨铸铁不能发黑的难题。一种轴承套圈倒角及挡边的发蓝防锈处理工艺.轴承套圈在热处理后经过除油脱脂,然后在氢氧化钠、亚硝酸钠、硝酸钠和水的混合溶液中进行变色处理,其配比为 2-3∶1，其余加水;加水量以温度在 135℃-145℃为合适；时间 15—25 分钟；取出套圈用清水冲洗后进行钝化处理，钝化处理用重铬酸钾溶液作为填充液，其浓度为 12％—18％;在室温下 1-2 分钟；经钝化处理并干燥后,放入105℃-120℃的机油或防锈油中 1—3 分钟,至气泡完全消逝后取出，停放 10-15分钟后检验。该工艺生成的氧化物薄膜性能稳定,在常温下可长期保护套圈倒角、挡边处不生锈，轴承的外观质量得到明显改善。A3 钢用碱性发黑好一些。实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。工艺步骤1、清洗；2、脱脂：工件必须完全浸入脱脂液中；脱脂液浓度 ph 值 12-14，处理时间10—30min,每过 3-5 分钟上下抖动几次，药液浓度低于 ph12 时补充脱脂粉；3、水洗；4、酸洗：酸洗液浓度 ph 值 2-4，处理时间 5—10min；5、水洗；6、发黑:池液浓度 ph 值 2.5—3。5，处理时间 10-12min;7、水洗;8、吹干9、上油。1．发蓝（发黑)原理为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁。这种四氧化三铁薄层能有效地保护钢件内部不受氧化。在高温下(约 550)℃ 氧化成的四氧化三铁呈天蓝色，故称发蓝处理。在低温下（约 3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。在兵器制造中,常用的是发蓝处理;在工业生产中，常用的是发黑处理。能否把钢铁表面氧化致密、光滑的四氧化...
