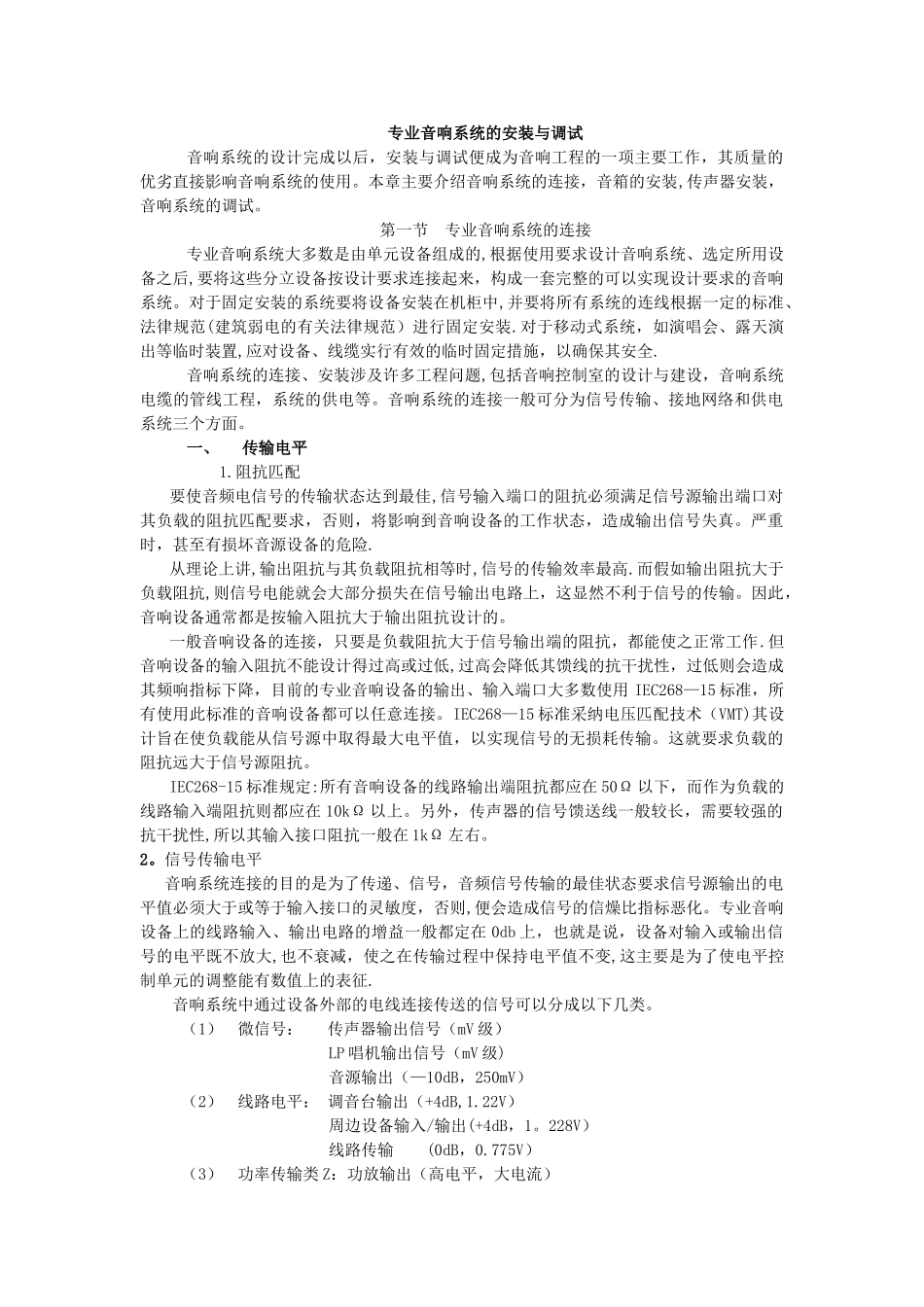

专业音响系统的安装与调试

专业音响系统的安装与调试音响系统的设计完成以后，安装与调试便成为音响工程的一项主要工作，其质量的优劣直接影响音响系统的使用。本章主要介绍音响系统的连接，音箱的安装,传声器安装，音响系统的调试。第一节 专业音响系统的连接专业音响系统大多数是由单元设备组成的,根据使用要求设计音响系统、选定所用设备之后,要将这些分立设备按设计要求连接起来，构成一套完整的可以实现设计要求的音响系统。对于固定安装的系统要将设备安装在机柜中,并要将所有系统的连线根据一定的标准、法律规范(建筑弱电的有关法律规范）进行固定安装.对于移动式系统，如演唱会、露天演出等临时装置,应对设备、线缆实行有效的临时固定措施，以确保其安全.音响系统的连接、安装涉及许多工程问题,包括音响控制室的设计与建设，音响系统电缆的管线工程，系统的供电等。音响系统的连接一般可分为信号传输、接地网络和供电系统三个方面。一、传输电平1.阻抗匹配要使音频电信号的传输状态达到最佳,信号输入端口的阻抗必须满足信号源输出端口对其负载的阻抗匹配要求，否则，将影响到音响设备的工作状态，造成输出信号失真。严重时，甚至有损坏音源设备的危险.从理论上讲,输出阻抗与其负载阻抗相等时,信号的传输效率最高.而假如输出阻抗大于负载阻抗,则信号电能就会大部分损失在信号输出电路上，这显然不利于信号的传输。因此，音响设备通常都是按输入阻抗大于输出阻抗设计的。一般音响设备的连接，只要是负载阻抗大于信号输出端的阻抗，都能使之正常工作.但音响设备的输入阻抗不能设计得过高或过低,过高会降低其馈线的抗干扰性，过低则会造成其频响指标下降，目前的专业音响设备的输出、输入端口大多数使用 IEC268—15 标准，所有使用此标准的音响设备都可以任意连接。IEC268—15 标准采纳电压匹配技术（VMT)其设计旨在使负载能从信号源中取得最大电平值，以实现信号的无损耗传输。这就要求负载的阻抗远大于信号源阻抗。IEC268-15 标准规定:所有音响设备的线路输出端阻抗都应在 50Ω 以下，而作为负载的线路输入端阻抗则都应在 10kΩ 以上。另外，传声器的信号馈送线一般较长，需要较强的抗干扰性,所以其输入接口阻抗一般在 1kΩ 左右。2。信号传输电平 音响系统连接的目的是为了传递、信号，音频信号传输的最佳状态要求信号源输出的电平值必须大于或等于输入接口的灵敏度，否则,便会造成信号的信燥比指标恶化。专业音响设备上的线路输入、输出电路的增益一般都...
